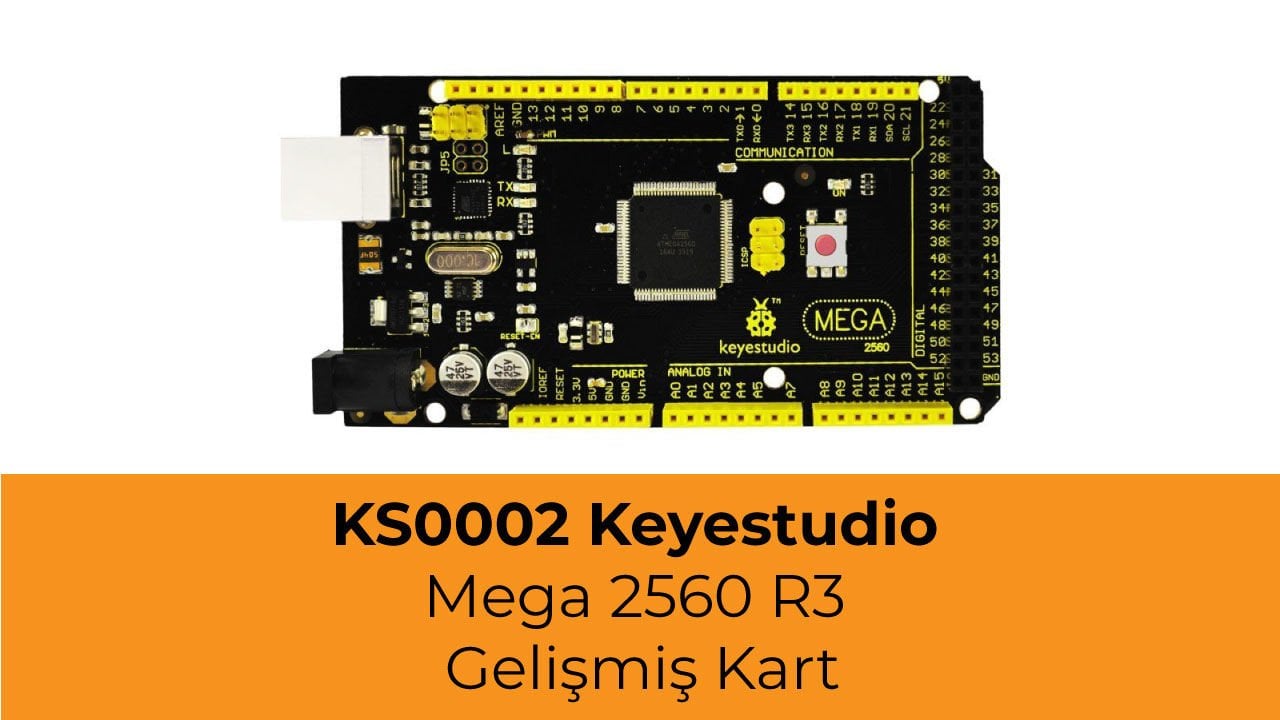

KS0002 Keyestudio Mega 2560 R3 Geliştirme Kartı

KS0002 Keyestudio Mega 2560 R3 Geliştirme Kartı

PCB Boyutları




Elemanlar ve Pin Arayüzler

Her eleman ve arayüzün ne işe yaradığına dair açıklamalar aşağıdadır:
2560 R3????.jpg

KS0001 5-1.png Dijital I/O

Arduino MEGA 54 dijital İnput/Output pine sahiptir (15 tanesi PWM output olararak kullanılabilir). Bu pinler mantıksal veri (0 veya 1) okumak üzere dijital input(giriş) olarak yapılandırılabilir . Ya da LED, Röle vb. yönlendirmek için dijital output (çıkış) olarak yapılandırılabilir.
pinMode(), digitalWrite(), ve digitalRead()  fonksiyonları kullanılır.

KS0001 5-2.png GND / Toprak

Topraklama pinleri

KS0001 5-3.png AREF

Analog input'lar için referans voltaj (0-5V).  analogReference() fonksiyonu ile kullanılır. Analog input için kullanılan referans voltajı yapılandırır (örneğin input aralığının tepe değerini belirler).

KS0001 5-4.png SDA

IIC iletişim pini

KS0001 5-5.png SCL

IIC iletişim pini

KS0001 5-6.png ICSP Başlığı

MOSI, MISO, SCK, RESET, VCC, ve GND'den oluşan, AVR olarak bilinen Arduino mikro-program başlığıdır. ATMEGA16U2-MU'ya bağlıdır. Bilgisayara bağlanırken, firmware'i ATMEGA16U2-MU'ya  programlayınız.

KS0001 5-7.png
USB Bağlantısı

Arduino kartı USB bağlantısında güç ile çalıştırılabilir.

Tek yapmanız gereken bir USB kablosuyla USB portunu bilgisayara bağlamak.

KS0001 5-8.png D13 LED

Dijital pin 13 tarafından yönlendirilen yerleşik LED'dir. Pin yüksek değerdeyken yanar, pin düşük değerdeyken söner.

KS0001 5-9.png ATMEGA 16U2-MU

USB-serial çipidir. USB sinyalini seri port sinyaline dönüştürür.

KS0001 5-10.png TX LED

kart üzerinde  şu etiketi bulabilirsiniz: TX (transmit)
Arduino kartı seri portla iletişimde olduğunda, mesajları gönderdiğinde TX LED yanıp yanıp söner.

KS0001 5-11.png RX LED

kart üzerinde  şu etiketi bulabilirsiniz: RX(receive )
Arduino kartı seri portla iletişimde olduğunda, mesajları aldığında RX LED yanıp yanıp söner.

KS0001 5-12.png Kristal Osilatör

Arduino zamanı nasıl hesaplar? Bir kristal osilatör kullanarak.
Arduino kristalinin üzerine basılmış olan rakam 16.000H9H. Bu bize frekansın 16,000,000 Hertz, kısaca 16MHz olduğunu belirtir.

KS0001 5-13.png Voltaj Regülatör

Hem Arduino karta yollanan voltajı, hem de işlemci ve bileşenler tarafından kullanılan DC voltajı kontrol etmek için kullanılır.
Harici DC 7-12V voltajı  DC 5V'a dönüştürüp işlemci ve bileşenlere yönlendirir.

KS0001 5-14.png DC Güç Girişi

Arduino kart güç girişi kullanılarak harici bir güç DC 7-12V ile beslenebilir.

KS0001 5-15.png IOREF

Kart üzerindeki bu pin mikrodenetleyicinin çalıştığı voltajın referans değerini verir . Uygun şekilde yapılandırılmış bir shield (ek donanım),  IOREF pin voltaj değerini buradan okuyup uygun güç beslemesini seçer ya da output'lardaki voltaj çeviricilerini 5V ya da 3.3V ile çalışması için aktive eder.

KS0001 5-16.png Sıfırlama Başlığı

Kartı sıfırlamak için harici bir buton bağlanabilir. Fonksiyonu reset düğmesiyle aynıdır.

KS0001 5-17.png Güç Pini 3V3 / Güç Pini 3V3

Kart üzerindeki regülatör tarafından 3.3V kaynak sağlanır. Maksimum akım çekişi 50 mA'dir.

KS0001 5-18.png Güç Pini 5V / Güç Pini 5V

5V output (çıkış) voltajı sağlar

KS0001 5-19.png Vin

Bu pin üzerinden Arduino kartınızı harici bir DC 7-12V güç girişi ile besleyebilirsiniz.

KS0001 5-20.png Analog Pins

Kart üstünde 16 analog input bulunur, A0'dan A15'e kadar etiketlenmiştir.

KS0001 5-21.png RESET Button

Arduino kartınızı resetleyebilirsiniz. Bir programı başlangıçtaki durumuna getirmek için RESET düğmesini kullanabilirsiniz.

KS0001 5-22.png
ICSP Başlığı

MOSI, MISO, SCK, RESET, VCC, ve GND'den oluşan, AVR olarak bilinen Arduino mikro-program başlığıdr.

Genellikle SPI (serial peripheral interface) olarak isimlendirilir ve output için uzantı olarak düşünülebilir. Output cihazları SPI bus sunucuyla yönlendirilebilir.
Bilgisayara bağlanırken, firmware'i ATMEGA16U2-MU'ya  programlayınız.

KS0001 5-23.png Mikrodenetleyici

Her Arduino kartı kendi mikrodenetleyicisine sahiptir. Kartınızın beyniymiş gibi ilişkilendirebilirsiniz.
Arduino üzerindeki ana IC (Integrated Circuit-'entegre devre') olarak diğer bileşenlerden biraz farklıdır. Mikrodenetleyiciler genelde ATMEL'dir. Arduino IDE'ye yeni bir program yüklemeden önce kartınızda hangi IC olduğunu bilmelisiniz. Bu bilgiyi IC'nin üzerinden kontrol edebilirsiniz.

KS0001 5-24.png Güç LED Göstergesi

Arduino'yu çalıştırdığınızda, LED 'in yanıyor olması kartınızın doğru bir şekilde güç ile beslendiğini belirtir. LED yanmıyorsa bağlantı yanlıştır.


Özelleştirilmiş Bazı Pin Fonksiyonları

  • Seri iletişim: D0 (RX0) ve D1 (TX1); Seri 1: D19 (RX1) ve D18 (TX1); Seri 2: D17 (RX2) ve D16 (TX2); Seri 3: D15 (RX3) ve D14 (TX3).
  • TTL seri verilerini almak (RX) ve iletmek (TX) için kullanılır. 0 ve 1 numaralı pinler ayrıca ATmega16U2 USB-TTL Seri çipinin ilgili pinlerine de bağlanır.
  • PWM Pimleri (Darbe Genişliği Modülasyonu): D2 to D13, and D44 to D46.

AnalogWrite () işlevi ile 8 bit PWM çıkışı sağlayın.

  • Harici Kesmeler: D2 (kesinti 0), D3 (kesinti 1), D18 (kesinti 5), D19 (kesinti 4), D20 (kesinti 3) ve D21 (kesinti 2).

Bu pinler, düşük bir seviyede, yükselen veya alçalan bir kenarda veya seviyede bir değişikliği tetikleyecek şekilde yapılandırılabilir. Ayrıntılar için attachInterrupt () işlevine bakın.

  • SPI iletişimi: D53 (SS), D52 (SCK), D51 (MOSI), D50 (MISO).

Bu pinler, SPI kitaplığını kullanarak SPI iletişimini destekler. SPI pinleri, Arduino Uno ile fiziksel olarak uyumlu olan ICSP başlığında da bölünmüştür.

  • IIC iletişimi: D20 (SDA); D21 (SCL). Wire library kullanarak TWI iletişimini destekleyin.



Uyarılar

1. Mega 2560'ta bilgisayarınızın USB portlarını kısadevre ve yüksek akımdan koruyan resettable polyfuse bulunur. USB portuna 500 mA'den fazla akım uygulandığında, kısadevre ya da aşırı yükleme ortadan kalkana kadar sigorta otomatik olarak bağlantıyı kesecektir.
2. Otomatik (Yazılım) reset:
    Mega 2560 kartınız, yükleme öncesi basılması geren reset butonuna basmayı gerektirmeden, bağlı olan bir bilgisayardaki yazılımın otomatik olarak resetlemesine imkan verecek şekilde dizayn edilmiştir.
3. Mega 2560 kartında, otomatik sıfırlamayı devre dışı bırakmak için kesilebilen bir bağlantı vardır. Bağlantının her iki tarafındaki pedler yeniden etkinleştirmek için birlikte lehimlenebilir. "RESET-EN" olarak etiketlidir. Ayrıca, 5V'dan reset hattına 110 ohm direnç bağlayarak da otomatik sıfırlamayı devre dışı bırakabilirsiniz; Ayrıntılar için bu forum konusuna bakın.


ARDUINO Yazılımı ile Detaylı Kullanımı Aşağıdaki Gibidir

Step1 | Arduino Ortamını Yüklemek (IDE)

Mega 2560 geliştirme kartını edindiğinizde ilk olarak Arduino yazılımını ve sürücüsünü yüklemelesiniz.
Windows'ta güncel olarak Arduino 1.5.6 version kullanırız. Aşağıdaki linkten indirebilirsiniz
:
https://www.arduino.cc/en/Main/OldSoftwareReleases#1.5.x


Ya da ARDUINO websitesine girip son sürümleri (https://www.arduino.cc) edinebilirsiniz. Siteye girdikten sonra:




Üst menüde SOFTWARE yazısına tıklatın, iki seçenek sunacaktır, ONLINE TOOLS ve DOWNLOADS



DOWNLOADS'ı tıklayın, aşağıda gösterildiği gibi en son ARDUINO yazılım versiyonunu gösterecektir.



Bu sayfada sağ tarafta farklı işletim sistemleri için versiyonları görebilirsiniz. ARDUINO güçlü uyumluluğa sahiptir. Bilgisayarınızın işletim sistemiyle uyumlu olan yazılımı indirmelisiniz.
Örnek olarak WINDOWS sistemi için indirelim.
Windows sistemi için iki seçenek de vardır, biri Installer (kurulan) sürüm, diğeri ise non-Install (kurulmayan) sürümdür.




Basit, kurulan sürüm için önce Windows Installer'a tıklayın, aşağıdaki sayfa açılacak.



Burada JUST DOWNLOAD'a tıklamanız yeterlidir, ardından yüklemek için bilgisayarınıza indirilen dosyayı tıklayın.

Yüklenmeyen sürüm için, bir önceki sayfadan Windows ZIP dosyasına tıklayın, yine yukarıdaki gibi sayfa açılacaktır.
Ardından
yine JUST DOWNLOAD'a  tıklatın ve ZIP dosyası bilgisayarınıza yüklendiğinde, dosyayı doğrudan açıp başlatmak için ARDUINO yazılımının simgesini tıklatabilirsiniz.


Arduino Yükleme (Windows)

Kurulum paketi indirildikten sonra Arduino'yu exe uzantılı dosya ile kurun.


thumb


Sonraki ekrana devam etmek için "I agree" yazısına tıklayın.


thumb


"Nexte tıklayıp aşağıdaki aşağıdaki pencereye gelin.


thumb



Yüklenecek yeri seçin yükleme yapmak istediğiniz klasörü seçebilir veya direkt olarak yolunu yazabilirsiniz.
Sonra yüklemeyi başlatmak için  "Install"a basın.


thumb


Yükleme işleminin bitmesini bekleyin, eğer Windows güvenlik uyarısı verirse devam edin.


thumb


Sürücü Yüklemesi

Şimdi Mega 2560 R3 geliştirme kartı için sürücü yüklemesini yapacağız. Sürücü yüklemeleri bilgisayar sistemlerine göre bazı farklılıklar gösterebilir. Şimdi Windows 7 sistemi için sürücü yükleyelim.
Arduino klasörü hem Arduino programının dosyalarını, hem de Arduino'nun USB kablosuyla bilgisayara bağlanmasını sağlayan 'drivers' (sürücü) klasörünü içerir. Arduino yazılımını başlatmadan önce USB sürücülerini yükleyeceğiz.


USB kablonuzun bir ucunu Arduino'ya ve diğer ucunu da bilgisayarınıza ait bir USB soketine takın.
Mega 2560 kartını bilgisayarınıza ilk defa bağladığınızda, "Bilgisayar" simgesini sağ tıklattıktan sonra  "Özellikler"i seçin,  "Aygıt yöneticisi"ni tıklayın. "Diğer Aygıtlar" altında "Bilinmeyen aygıt", yanında küçük sarı bir uyarı üçgeni olan bir simge göreceksiniz.   Bu, Arduino'nuz.

Driver 1.png

Ardından aygıta sağ tıklayın ve aşağıdaki şekilde gösterilen en üstteki menü seçeneğini (Sürücü Yazılımını Güncelle ...) seçin.


Driver 2.png


"Güncelleştirilmiş bir sürücü yazılımı için otomatik ara" veya "Sürücü yazılımı için bilgisayarıma göz at" seçenekleri çıkacaktır. Aşağıda gösterildiği gibi. Bu sayfada, "Sürücü yazılımı için bilgisayarıma göz at" ı seçin.


Driver 3.png


Ardından,  göz atma düğmesini kullanarak Arduino yüklemesinin "drivers" (sürücüler) klasörünü seçin .


94 3-4.png


"Next" e tıklayın, eğer bir güvenlik uyarısı alırsanız yazılımın yüklenmesine aşağıda görüldüğü gibi izin verin.


Driver 5.png


Yazılım kurulduktan sonra 'Yükleme tamamlandı' yazan bir onay mesajı alacaksınız. , "Kapat" ı tıklayın.




Artık sürücü kuruldu. Şimdi "Bilgisayar" a  sağ tıklatıp -> "Özellikler" -> "Cihaz yöneticisi" ni seçip, daha önce sarı ünlemli olan aygıtı aşağıda gösterilen şekildeki gibi görmelisiniz.




Arduino IDE Araç Çubuğu Tanıtımı

İndirilen Arduino yazılımının simgesine çift tıklayın, aşağıda gösterilen arayüz açılacak.

Not: Arduino yazılımı yanlış dilde yüklenirse, tercihler iletişim kutusunda değiştirebilirsiniz. Ayrıntılar için ortam sayfasına bakın


Araç Çubuğundaki her düğmenin işlevi aşağıda listelenmiştir



IDE 1.png Verify/Compile Check the code for errors
IDE 2.png Upload Upload the current Sketch to the Arduino
IDE 3.png New Create a new blank Sketch
IDE 4.png Open Show a list of Sketches
IDE 5.png Save Save the current Sketch
IDE 6.png Serial Monitor Display the serial data being sent from the Arduino




Step2| Board Bağlantısı

Mega 2560 kartını USB kablosunu kullanarak bilgisayarınıza bağlayın. Yeşil güç LED'i yanmalıdır.


02 Step2.jpg




Step3| Arduino Board'un Seçilmesi

Arduino IDE'yi açın, "Araçlar" ı tıklayıp, ardından Arduino'nuza karşılık gelen Kartı seçin.


02 Step3.jpg


Step4| Seri Port'un Seçilmesi

Arduino kartının seri aygıtını Araçlar | Serial Port menüsünden seçin. Bunun COM3 veya daha yüksek olması önerilir (COM1 ve COM2 genellikle donanım seri bağlantı noktaları için ayrılmıştır). Bunu öğrenmek için Arduino kartınızı ayırabilir ve menüyü yeniden açabilirsiniz; Kaybolan giriş Arduino portu olmalı. Kartı yeniden bağlayın ve bu seri bağlantı noktasını seçin.
Burada COM 7'yi aşağıdaki gibi seçmelisiniz.


02 Step4.jpg

Not: Hataları önlemek için COM Portu, Aygıt Yöneticisi'nde gösterilen Bağlantı Noktaları ile aynı olmalıdır.


02 Step4-1.jpg

02 Step4-2.jpg


Step5| Program Yükleme


Aşağıda Hello World! 'ü görüntülemek için örnek bir program var.
Kodu kopyalayıp Arduino ortamı IDE'ye yapıştırın.


int val;//define variable val
int ledpin=13;// define digital pin13
void setup()
{
Serial.begin(9600);// set the baud rate at 9600. When connected to a specific device, (e.g. bluetooth), the baud rate needs to be the same with the device.
pinMode(ledpin,OUTPUT);// initialize digital pin 13 as output. When using I/O ports on an Arduino, this kind of set up is always needed.
}
void loop()
{
val=Serial.read();// read the instruction or character from PC to Arduino, and assign them to Val.
if(val=='R')// determine if the instruction or character received is an "R”.
{  // if it’s "R”,
digitalWrite(ledpin,HIGH);// set the LED on digital pin 13 on.
delay(500);
digitalWrite(ledpin,LOW);// set the LED on digital pin 13 off.
delay(500);
Serial.println("Hello World!");// display"Hello World!”.
}
}




Ardından hataları kontrol etmek için doğrulama düğmesine tıklayın. Başarılıysa, "Done compiling." durum çubuğunda görünecektir.


02 Step5.png

Bundan sonra, kodu yüklemek için "Yükle" düğmesine tıklayın Birkaç saniye bekleyin - kartın yanıp sönen RX ve TX ışıklarını görmelisiniz.Yükleme başarılıysa, "Yükleme bitti" mesajı görüntülenir. (Not: Arduino Mini, NG veya başka bir kartınız varsa, yükleme düğmesine basmadan hemen önce karttaki sıfırlama (reset) düğmesine fiziksel olarak basmanız gerekir.)


02 Step5-1.png




Step6| Seri Port Ekranının Açılması

Bundan sonra, serial monitörünü açmak için serial monitör düğmesine tıklayın.


UNO monitor.png

Ardından baud hızını 9600 olarak ayarlayın, bir "R" girin ve Gönder'e tıklayın, kart üzerindeki RX ledinin bir kez yanıp söndüğünü, sonra D13 ledinin bir kez yanıp söndüğünü, son olarak da "Hello World!" yazısının monitörde görünmesini sağlayın. TX bir kez yanıp söner. Tebrikler!


Mega hello world.png


Paket Listesi

  • keyestudio MEGA 2560 R3 kartı * 1 adet
  • USB kablosu * 1 adet





Diğer Kaynaklar

  •      Veri sayfasını bağlantıdan indirebilirsiniz
https://drive.google.com/drive/folders/12D-JkXdNm03Qt4dlPQr3RP6OmgXqpvHc
