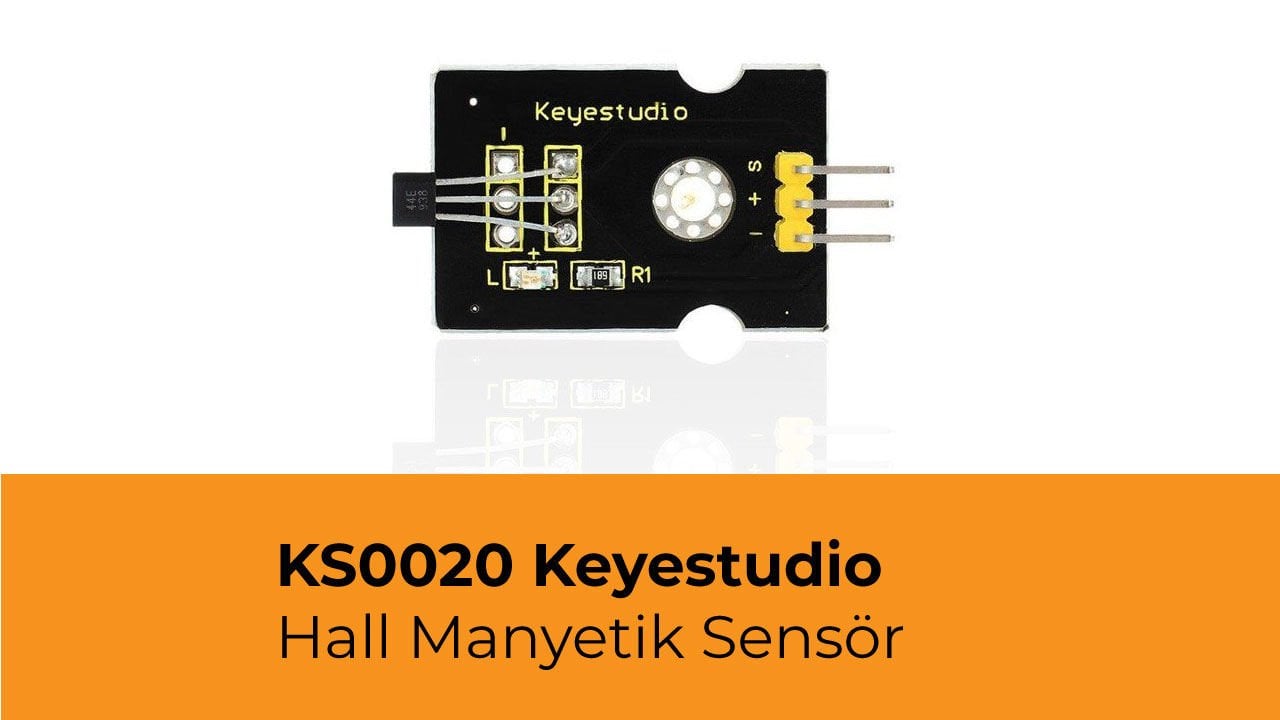

KS0020 Keyestudio Hall Manyetik Sensör

KS0020 Keyestudio Hall Manyetik Sensör

Giriş

Bu bir Manyetik İndüksiyon Sensörüdür. Manyetik malzemeleri 3 cm'ye kadar algılama aralığı içinde algılar. Manyetik alanın algılama aralığı ve gücü orantılıdır. Çıkış dijitaldir / kapalıdır. Bu sensör SFE Manyetik Anahtar - Manyetik Alan Sensörü kullanır.

thumb


Özellikler

  • Manyetik malzemeleri algılama
  • Algılama aralığı: 3 cm'ye kadar
  • Çıkış: dijital açık / kapalı
  • Algılama aralığı ve manyetik alan gücü orantılıdır


Bağlantı şeması


thumb


Örnek Kod

int ledPin = 13;                // choose the pin for the LED
int inputPin = 3;               // Connect sensor to input pin 3
int val = 0;                    // variable for reading the pin status

void setup() {
  pinMode(ledPin, OUTPUT);      // declare LED as output
  pinMode(inputPin, INPUT);     // declare push button as input
}

void loop(){
  val = digitalRead(inputPin);  // read input value
  if (val == HIGH) {            // check if the input is HIGH
    digitalWrite(ledPin, LOW);  // turn LED OFF
  } else {
    digitalWrite(ledPin, HIGH); // turn LED ON
  }
}


Sonuç

Kablolayın ve kodu karta iyice yükleyin, UNO kartındaki D13 göstergesinin kapalı olduğunu ve modül üzerindeki ledin de kapalı olduğunu göreceksiniz. Ancak salon modülünün yakınına bir manyetik top koyarsanız, UNO kartındaki D13 göstergesinin yandığını ve modül üzerindeki ledin de açık olduğunu göreceksiniz.
thumb



Kaynak

  • PDF ve Kod

https://fs.keyestudio.com/KS0020
