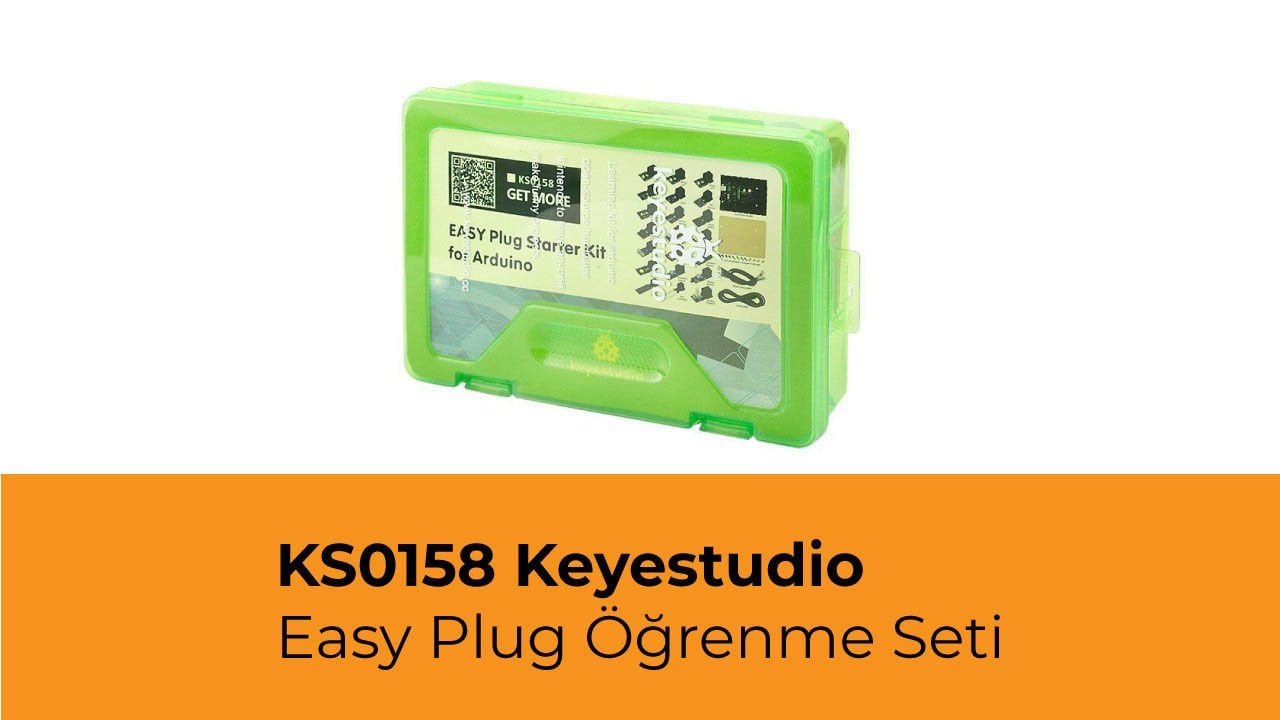

Keyestudio - Yeni Başlayanlar İçin Easy Plug Öğrenme Seti

Ders Listesi

1. Merhaba dünya
2. Yanıp sönen de kim?
3. Görünür nefes
4. Işık üfleme
5. Ses yaratma
6. Kim şarkı söylüyor?
7. Sıcaklık ölçümü
8. Ses kontrollü lamba yapın
9. Işık kontrollü lamba yapın
10. Su seviyesi alarmı
11. Susadım
12. görünür analog değer
13. Manyetik alan algılama
14. Çarpma tespiti
15. Buton kontrollü lamba
16. Dokunmatik alarm
17. Vuruş algılama
18. Eğim Sensörü
19. Yangın alarmı
20. Titreşim alarmı
21. Manyetik alan dedektörü
22. Sıcaklık alarmı




Ders Detayları


Ders 1: Merhaba Dünya

Tanıtım

İlk ders için basit bir şeyle başlayacağız. Bu ders "Merhaba Dünya!" Olarak adlandırılır. Bu Arduino ve PC'nizin bir iletişim sınavıdır, aynı zamanda Arduino dünyasını ilk kez denemeniz için bir başlangıç projesidir!



Gerekli donanım

EASY plug denetleyici Kart * 1
USB kablosu * 1



Örnek Kod

USB kablosunu kullanarak kartı PC'nize bağlayın; aşağıdaki kodu Arduino IDE'ye kopyalayın ve karta yüklemek için yükle'yi tıklayın.


int val;// define variable val
void setup()
{
  Serial.begin(9600);// set the baud rate at 9600 to match the software settings. When connected to a specific device, (e.g. Bluetooth), the baud rate needs to be the same with it.
}
void loop()
{
  val=Serial.read();// read the instruction or character from PC to Arduino, and assign them to Val.
  if(val=='R')//  determine if the instruction or character received is "R”
  {  // if it’s "R”
   Serial.println("Hello World!");// display "Hello World!”
  }
}



Sonuç

Arduino IDE'nin seri port monitörünü açın, "R" harfi girin, "Gönder" i tıklayın, "Hello World!" (Merhaba Dünya) yazdığını görebilirsiniz.





Ders 2: Yanıp sönen de kim?

Tanıtım

"Merhaba Dünya!" Dersinden sonra, seviyeyi biraz artırıp bir LED'in yanıp sönmesini nasıl kontrol edeceğinizi öğrenelim. Bu ders oldukça basit, tek yapmanız gereken bir LED'i dijital pinlerden birine bağlamak. "Hello World!"deki donanımı ve ayrıca bazı ekstra parçaları kullanacağız.


Gerekli donanım

EASY plug denetleyici Kart * 1
EASY plug kablosu * 1
USB kablosu * 1
EASY plug Dijital Beyaz LED Modülü * 1


Donanım listesinde bir EASY Plug Dijital Beyaz LED Modülü olduğunu gördünüz. İşte kısa bir tanıtımı.


thumb



Bu LED modülü parlak beyaz bir renge sahiptir. Arduino yeni başlayanlar için ideal. EASY fiş kontrol panomuzun IO portuna kolayca bağlayabilirsiniz. Özellikleri aşağıdaki gibidir:

Tür: Dijital
PH2.54 soketi
Beyaz led modülü
Işığa bağlı projeler için etkileşim sağlar
Boyut: 33.7 * 20mm
Ağırlık: 5g


Bağlantı Şeması

Şimdi, EASY Plug kablosunu kullanarak bu modülü kontrol kartının D11 portuna bağlayalım!


thumb



Örnek Kod

USB kablosunu kullanarak kartı PC'nize bağlayın; aşağıdaki kodu Arduino IDE'ye kopyalayın ve kartınıza yüklemek için yükle'yi tıklayın.


int ledPin = 11; // define digital pin 11
void setup()
{
pinMode(ledPin, OUTPUT);// define LED pin as output
}
void loop()
{
analogWrite(ledPin,255); //set the LED on, regulate light brightness, ranging from 0-255, 255 is the brightest
delay(1000); // wait for a second
digitalWrite(ledPin, LOW); // set the LED off
delay(1000); // wait for a second
}



Sonuç

LED bir saniye boyunca yanacak ve ardından bir saniye boyunca sönecek şekilde döngü oluşacaktır.


Ders 3: Görünür Nefes

Tanıtım

İlk iki dersten sonra, Arduinoya aşina olduğunuza inanıyorum. Bu derste de, nefes efekti veren başka bir şey yapmak için LED'i kullanacağız. Kulağa hoş geliyor mu? Hadi devam edelim. Yine ders 2'deki aynı donanımı kullanacağız.



Gerekli donanım

EASY plug denetleyici Kart * 1
EASY plug kablosu * 1
USB kablosu * 1
EASY plug Dijital Beyaz LED Modülü * 1



Bağlantı Şeması

Şimdi, EASY Plug kablosunu kullanarak LED modülünü denetleyici kartın D11 portuna bağlayın.


thumb

Örnek Kod

USB kablosunu kullanarak kartı PC'nize bağlayın; aşağıdaki kodu Arduino IDE'ye kopyalayın ve karta yüklemek için yükle'yi tıklayın.


int ledPin = 11; // define digital pin 11
void setup()
{
pinMode(ledPin, OUTPUT);// define LED pin as output
}
void loop()
{
for (int a=0; a<=255;a++)// set the LED to be brighter gradually
{
analogWrite(ledPin,a); // turn on LED, regulate light brightness, ranging from 0-255, 255 is the brightest
delay(10); // wait for 0.01S
}
for (int a=255; a>=0;a--) // set LED to be dimming gradually
{
analogWrite(ledPin,a); // turn on LED, regulate light brightness, ranging from 0-255, 255 is the brightest
delay(10); // wait for 0.01S
}
delay(1000);// wait for 1S
}



Sonuç

LED yavaş yavaş parlaklaşır, 1 saniyede yavaş yavaş kararıp, 1 saniyede tekrar parlar, böylece nefesalma gibi yanıp söner.


Ders 4: Akan Işık

Tanıtım

LED birçok şeye yarar. Çeşitli ışık desenleri oluşturan reklam panolarını görmüşsünüzdür. Belki, siz de bir tane yapabilirsiniz! Bu dersin adı Akan ışık. Önceki dersten farklı olarak 2 EASY Plug kablosu ve 2 LED daha gerekecek.


Gerekli donanım

EASY Plug denetleyici Kart * 1
EASY Plug kablosu * 3
USB kablosu * 1
EASY Plug Dijital Beyaz LED Modülü * 3


Bağlantı Şeması

Şimdi, EASY Plug kablolarını kullanarak LED modüllerini kontrol kartının D9, D10 ve D11 portlarına birer birer bağlayın. LED yavaş yavaş parlaklaşır, 1S bekleyip, sonra yavaş yavaş kararır, nefes alır gibi yanıp söner.


thumb

Örnek Kod

 USB kablosunu kullanarak kartı PC'nize bağlayın; aşağıdaki kodu Arduino IDE'ye kopyalayın ve karta yüklemek için yükle'yi tıklayın.


int BASE = 9 ;  // the I/O pin for the first LED
int NUM = 3;   //  number of LEDs
void setup()
{
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     pinMode(i, OUTPUT);   // set I/O pins as output
   }
}

void loop()
{
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     digitalWrite(i, HIGH);    //set I/O pins as "high”, turn on LEDs one by one
     delay(200);        // wait 0.2S
   }
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     digitalWrite(i, HIGH);    // set I/O pins as "low”, turn off LEDs one by one
     delay(200);        // wait 0.2S
   }
}

Sonuç

3 LED, akan ışık gibi birer birer yanar ve ardından birer birer söner.




Ders 5: Bir Ses Çıkar

Tanıtım

Işıkla ilgili birçok dersten sonra, şimdi nasıl ses çıkarılacağını öğrenelim. Ses deneyleri genellikle buzzer veya hoparlör ile yapılır, buzzer kullanımı basit ve kolaydır. Bu derste aktif buzzer ile nasıl ses çıkartacağımızı öğreneceğiz.


Gerekli donanım

EASY Plug denetleyici Kart * 1
EASY Plug kablosu * 3
USB kablosu * 1
EASY Plug Aktif Buzzer Modülü * 3



İşte EASY Plug Aktif Buzzer Modülü için kısa bir giriş.


thumb

KOLAY Plug Aktif Buzzer modülü en basit ses verme modülüdür. İç titreşim kaynağına sahiptir. Basitçe 5V güç kaynağına bağladığınızda, sürekli vızıltı sesi verebilir. Easy plug dizaynı ile denemek için basitçe EASY Plug kontrol kartına takabilirsiniz. Özellikleri:

Çalışma voltajı: 3.3-5V
Arayüz tipi: dijital
Boyut: 39 * 20mm
Ağırlık: 6g


Bağlantı Şeması

Şimdi, EASY Plug kablosunu kullanarak modülü kontrol kartının D10 portuna bağlayın.


thumb

Örnek Kod

USB kablosunu kullanarak kartı PC'nize bağlayın; aşağıdaki kodu Arduino IDE'ye kopyalayın ve karta yüklemek için yükle'yi tıklayın.


int buzzPin =  10; // Connect Buzzer to D10
void setup()
{
 pinMode(buzzPin, OUTPUT);  // set I/O pin as "output”
}
void loop()
{
 digitalWrite(buzzPin, HIGH);// set digital I/O output as "high”, the buzzer will sound
 delay(500);// wait for 0.5S
 digitalWrite(buzzPin, LOW);// set digital I/O output as "low”, the buzzer will stop making sound
 delay(500); // wait for 0.5S
}



Sonuç

Buzzer, 0.5 saniye boyunca öter ve 0.5 saniye boyunca ötmez.


Ders 6: Kim Şarkı Söylüyor?

Tanıtım

Önceki derste, nasıl ses çıkarılacağını öğrendik. Bu derste, bir şarkının melodisini kodlamak için başka bir buzzer kullanacağız. Buna pasif buzzer denir. Size verdiğimiz kodlarla, bu ders de oldukça basit

Gerekli donanım

EASY plug denetleyici kart *1
EASY plug kablo *1
USB kablo *1
EASY plug Pasif Buzzer modülü *1



İlk önce bu EASY fiş pasif Buzzer Modülü hakkında biraz bilgi edelim.


thumb

Aktif buzzerdan farklı olarak, pasif buzzer bir titreşim kaynağıyla ayarlanmadığından DC sinyali vızıltı yapamaz. Sürmek için 2K ~ 5K kare dalga kullanılır. Farklı frekanslar farklı sesler üretir. Bu sayede bir şarkının melodisini kodlamak için Arduino'yu kullanabiliriz. Özellikleri:


Çalışma voltajı: 3.3-5V
Arayüz tipi: dijital
Boyut: 39 * 20mm
Ağırlık: 6g



Bağlantı Şeması

Şimdi, EASY Plug kablosunu kullanarak modülü kontrol kartının D8 portuna bağlayın.


thumb


Örnek Kod

USB kablosunu kullanarak kartı PC'nize bağlayın; aşağıdaki kodu Arduino IDE'ye kopyalayın ve karta yüklemek için yükle'yi tıklayın.


#define D0 -1
#define D1 262
#define D2 293
#define D3 329
#define D4 349
#define D5 392
#define D6 440
#define D7 494

#define M1 523
#define M2 586
#define M3 658
#define M4 697
#define M5 783
#define M6 879
#define M7 987

#define H1 1045
#define H2 1171
#define H3 1316
#define H4 1393
#define H5 1563
#define H6 1755
#define H7 1971
// List all D tune frequency
#define WHOLE 1
#define HALF 0.5
#define QUARTER 0.25
#define EIGHTH 0.25
#define SIXTEENTH 0.625
// list all tempos
int tune[]=        // List each frequency according to numbered musical notation
{
  M3,M3,M4,M5,
  M5,M4,M3,M2,
  M1,M1,M2,M3,
  M3,M2,M2,
  M3,M3,M4,M5,
  M5,M4,M3,M2,
  M1,M1,M2,M3,
  M2,M1,M1,
  M2,M2,M3,M1,
  M2,M3,M4,M3,M1,
  M2,M3,M4,M3,M2,
  M1,M2,D5,D0,
  M3,M3,M4,M5,
  M5,M4,M3,M4,M2,
  M1,M1,M2,M3,
  M2,M1,M1
};
float durt[]=       // list all tempo according to numbered musical notation
{
  1,1,1,1,
  1,1,1,1,
  1,1,1,1,
  1+0.5,0.5,1+1,
  1,1,1,1,
  1,1,1,1,
  1,1,1,1,
  1+0.5,0.5,1+1,
  1,1,1,1,
  1,0.5,0.5,1,1,
  1,0.5,0.5,1,1,
  1,1,1,1,
  1,1,1,1,
  1,1,1,0.5,0.5,
  1,1,1,1,
  1+0.5,0.5,1+1,
};
int length;
int tonepin=8;   // set module signal pin to D8
void setup()
{
  pinMode(tonepin,OUTPUT);
  length=sizeof(tune)/sizeof(tune[0]);   // calculate length

}
void loop()
{
  for(int x=0;x



Sonuç

Buzzer, Ode to Joy çalacak ve sonra 2 saniye için duraklayacaktır.



Ders 7: Sıcaklık Ölçümü

Tanıtım

Bu derste, çevremizdeki sıcaklığın nasıl ölçüleceğini öğreneceğiz. Bazen sıcak veya soğuk hissedebilirsiniz, ancak nasıl emin olabilirsiniz? Peki, ölçelim.


Gerekli donanım

EASY plug denetleyici kart *1
EASY plug kablo *1
USB kablo *1
EASY plug Analog Sıcaklık Sensörü *1


Önce bu EASY Plug Analog Sıcaklık Sensörüne bir göz atalım.


thumb


Analog Sıcaklık Sensörü, bir termistörün çalışma prensibine dayanır (direnç ortamın sıcaklığına göre değişir). Çevresindeki sıcaklık değişimini algılayabilir ve verileri kontrol kartındaki analog I/O'ya gönderebilir. Özellikleri


Arayüz tipi: analog
Çalışma voltajı: 5V
Sıcaklık aralığı: -55
°C ~ 315°C
Boyut: 38 * 20mm
Ağırlık: 5g


Bağlantı Şeması

Şimdi, EASY Plug kablosunu kullanarak modülü kontrol kartının A1 portuna bağlayın.


thumb

Örnek Kod

USB kablosunu kullanarak kartı PC'nize bağlayın; aşağıdaki kodu Arduino IDE'ye kopyalayın ve karta yüklemek için yükle'yi tıklayın.


double Thermister(int RawADC)
{
double Temp;
Temp = log(((10240000/RawADC) - 10000));
Temp = 1 / (0.001129148 + (0.000234125 + (0.0000000876741 * Temp * Temp ))* Temp );
Temp = Temp - 273.15; // Convert Kelvin to Celcius
return Temp;
}
void setup()
{
Serial.begin(9600);
}
void loop()
{
Serial.print(Thermister(analogRead(1))); // display Fahrenheit
Serial.println(" c");
delay(500);
}



Sonuç

Görsel 1, sensörün seri monitöre aktardığı sıcaklık ölçümünü;   Görsel 2,  sensöre nefesinizi üflediğinizde artan sıcaklığı ;   Görsel 3, bir fanı sensöre tuttuğunuzdaki sıcaklık düşüşünü gösteriyor. Artık, çevrenizin sıcaklığını tam olarak ölçebiliyorsunuz.


Görsel 1

thumb





Görsel 2

thumb





Görsel 3

thumb




Ders 8: Ses kontrollü lamba yapın

Tanıtım

Bu basit ama ilginç bir ders. Ses kontrollü bir lamba yapacağız. Genellikle, bu test elinizi çırparak yapılır. Ancak, ortamdaki birçok parazit sesler nedeniyle, bunun yerine ses sensörüne hava üfleyeceğiz.


Gerekli donanım

EASY plug kontrol kartı *1
EASY plug kablo *1
USB kablo *1
EASY plug Dijital Beyaz LED Modül *1
EASY plug Analog Ses Sensörü *1



Önce, bu EASY Plug Analog Ses Sensörü hakkında bir şeyler öğrenelim


thumb


Analog Ses Sensörü, ortamdaki gürültünün tespitinde tipik olarak kullanılır. Ses sensörü, ses sinyalini alabilir ve voltaj değerine dönüştürebilir. Bu derste, bu sensörü sesle çalışan bir anahtar veya ses kontrollü bir lamba gibi bazı ilginç etkileşimli çalışmalar yapmak için kullanabilirsiniz. Özellikleri:


Besleme Gerilimi: 3.3V ila 5V
Ses yoğunluğunu algılama
Arayüz: Analog
Boyut: 38 * 20mm
Ağırlık: 6g


Bağlantı Şeması

Şimdi, EASY Plug kablolarını kullanarak LED modülünü kontrol kartının D11 portuna ve ses modülünü  A0'a bağlayın.


thumb

Örnek Kod

USB kablosunu kullanarak kartı PC'nize bağlayın; aşağıdaki kodu Arduino IDE'ye kopyalayın ve karta yüklemek için yükle'yi tıklayın.


int ledpin=11;// set LED to D11
int soundpin=0;// set sensor to A0
void setup()
{
 Serial.begin(9600); // open serial port, set the baud rate at 9600 bps
 pinMode(ledpin,OUTPUT);// set LED pin as output
}
void loop()
{
 int val;
 val=analogRead(soundpin);   // read the value of sensor pin and assign it to val
 Serial.println(val);
 if (val>170)
  {
  digitalWrite(ledpin, HIGH);  // turn LED ON
  }
 else
  {
   digitalWrite(ledpin, LOW); // turn LED OFF
  }
  delay(100);
}



Sonuç

Sensöre hava üflediğinizde, havada titreşim oluşur; sensör ses sinyalini alır ve LED'i yakar.




Ders 9: Işık kontrollü Lamba Yapın

Tanıtım

Ders başlığından da belli olduğu üzere bu ders bir öncekine çok benzer olduğunu biliyoruz. Önceki derste, LED ses ile kontrol ettik. Şimdi ise LED ışık ile kontrol edilecektir. Yani burada, bir ışık ile ilgili fotosel sensör kullanılacaktır.


Gerekli donanım

EASY plug kontrol kartı *1
EASY plug kablo *2
USB kablo *1
EASY plug Dijital Beyaz LED Modül *1
EASY plug fotosel (photocell) Sensör *1



İlk olarak, bu EASY Plug Fotosel Sensörünü kısaca tanıyalım.


thumb


Fotosel bir yarı iletkendir. Yüksek sıcaklık, yüksek nem gibi zor koşullarda yüksek stabilite ve güvenilirliğini koruyan, yüksek hassasiyet, hızlı tepki, spektral karakteristik ve R-değer tutarlılığı özelliklerine sahiptir. Otomatik kontrol anahtarı alanlarında yaygın olarak kullanılır. Özellikleri:


Arayüz tipi: analog
Çalışma voltajı: 5V
Boyut: 38 * 20mm
Ağırlık: 5g


Bağlantı Şeması

Şimdi EASY Plug kablolarını kullanarak LED modülünü kontrol kartının D11 portuna ve  fotosel sensörünü A0 portuna bağlayın.


thumb



Örnek Kod

USB kablosunu kullanarak kartı PC'nize bağlayın; aşağıdaki kodu Arduino IDE'ye kopyalayın ve karta yüklemek için yükle'yi tıklayın.


int photopin=0;// set photocell sensor to A0
int ledpin=11;// set pin11 LED as PWM output to adjust the LED brightness
int val=0;// define variable val
void setup()
{
pinMode(ledpin,OUTPUT);// set digital pin 11 as output
Serial.begin(9600);// set baud rate to 9600
}
void loop()
{
val=analogRead(photopin);// read the analog value of the sensor and assign it to val
Serial.println(val);// display val value
analogWrite(ledpin,val/4);// turn on LED and set to maximum brightness(PWM output is 255)
delay(10);// wait 0.01S
}



Sonuç

Sensörün ışığını bloke ettiğinizde, LED daha sönük hale gelir; sensör üzerindeki ışığı arttırdığınızda, LED daha parlak hale gelir.


Ders 10: Su seviyesi alarmı

Tanıtım

Hepimiz alarmları çok iyi tanıyoruz. Bu derste su seviyesi alarmı yapacağız. Bu deney prensibi birçok duruma uygulanabilir. Örneğin, çamaşır makinelerinde su seviyesini belirlemek için kullanılabilir.


Gerekli donanım

EASY plug kontrol kartı *1
EASY plug kablo *2
USB kablo *1
EASY plug Aktif buzzer Modül *1
EASY plug Su Sensörü *1



İşte bu EASY Plug Su Sensörünün kısa bir tanıtımı


thumb


Su sensörümüz su seviyesini ve su damlasını tespit etmek için tasarlanmıştır, kullanımı kolay, taşınabilir ve uygun maliyetlidir. Bu sensör, bir dizi açık paralel kablo izinden geçen su damlası ve su miktarını ölçer. Rakipleriyle karşılaştırıldığında, bu sensör daha küçük ve daha akıllıdır. Özellikleri:


Çalışma gerilimi: DC5V
Çalışma akımı:? 20mA
Sensör tipi: Analog
Algılama alanı: 40mm x 16mm
Hümanize tasarım: kaymaz anti-ay girintisi
Çalışma sıcaklığı: yoğuşmasız% 10 ~% 90
Ebat: 68.3 x 20mm
Ağırlık: 5g


Bağlantı Şeması

Şimdi EASY Plug kablolarını kullanarak LED modülünü kontrol kartının D11 portuna ve su sensörünü  A1 portuna bağlayın


thumb

Örnek Kod

USB kablosunu kullanarak kartı PC'nize bağlayın; aşağıdaki kodu Arduino IDE'ye kopyalayın ve karta yüklemek için yükle'yi tıklayın


int analogPin = 1; // connect water sensor to analog interface 1
int buzzPin= 11; // buzzer to digital interface 11
int val = 0; // define the initial value of variable ‘val’ as 0
int data = 0; // define the initial value of variable ‘data’ as 0
void setup()
{
pinMode(buzzPin, OUTPUT); // define buzzer as output pin
Serial.begin(9600); // set baud rate at 9600
}
void loop()
{
val = analogRead(analogPin); // read and assign analog value to variable ’val’
if(val>400)
{ // decide whether variable ‘val’ is over 400
digitalWrite(buzzPin,HIGH); // turn on buzzer when variable ‘val’ is over 400
}
else{
digitalWrite(buzzPin,LOW); // turn off buzzer when variable ‘val’ is under 400
}
data = val; // variable ’val’ assigns value to variable ‘data’
Serial.println(data); // print variable ‘data’ by Serial.print
delay(100);
}



Sonuç

Sensör algılama kısmını suya yerleştirin, seri monitörü açın, gösterdiği değeri gözleyin. Değer 400'ün üzerinde olduğunda, buzzer ötecektir



Ders 11: Susadım

Tanıtım

Saksıda bitki yetiştiriyor musunuz? Onları sık sık sular mısın? Suya ihtiyaç duyduklarında nasıl anlarsınız? Şimdi yapacağınız alarm bunu anlamanıza yardımcı olabilir.


Gerekli donanım

EASY plug kontrol kartı *1

EASY plug kablo *2
USB kablo *1
EASY plug Aktif buzzer Modül *1
EASY plug Toprak Nem Sensörü *1



İlk önce bu sensöre bir göz atalım.


thumb


Bu toprak nem sensörü, toprak nemini tespit etmeyi amaçlar. Toprağın su eksikliği varsa, sensör tarafından üretilen analog değer azalır, aksi takdirde artar. Arduino ile birlikte, tesisinizi daha konforlu hale getirmek ve bahçenizi daha akıllı hale getirmek için bir alarm veya otomatik sulama cihazı yapabilirsiniz. Özellikleri:


Güç Kaynağı Voltajı:  3.3V veya 5V
Çalışma akımı: ~ 20mA
Çıkış Voltajı: 0 - 2.3V (Sensör tamamen suya batırıldığında, voltaj 2.3V olur), nem oranı arttıkça çıkış voltajı artar
Sensör tipi: Analog çıkış
Boyut: 65.5 * 20mm
Ağırlık: 5g


Bağlantı Şeması

Şimdi EASY Plug kablolarını kullanarak buzzer modülünü kontrol panosunun D11 portuna ve toprak nem sensörünü A1 portuna bağlayın


thumb

Örnek Kod

USB kablosunu kullanarak kartı PC'nize bağlayın; aşağıdaki kodu Arduino IDE'ye kopyalayın ve karta yüklemek için yükle'yi tıklayın.


int analogPin = 1; // connect soil humidity sensor to analog interface 1
int buzzer= 11; // buzzer to digital interface 11
int val ;
void setup()
{
pinMode(buzzer, OUTPUT); // define buzzer as output pin
Serial.begin(9600); // set baud rate at 9600
}
void loop()
{
val = analogRead(analogPin); // read and assign analog value to variable ’val’
Serial.print(val); // print variable ‘val’ by Serial.print
if(val<=300)
{
{
digitalWrite(buzzer,HIGH);
}
Serial.println("  dry soil");
delay(50);
}
if((val>300)&&(val<500))
{
{
digitalWrite(buzzer,LOW);
}
Serial.println("  humid soil");
delay(50);
}
if(val>=500)
{
{
digitalWrite(buzzer,HIGH);
}
Serial.println("  in water");
delay(50);
}
delay(100);
}



Sonuç

Seri monitörü açarak, topraktaki nemi gösteren değeri gözleyebilirsiniz; değer 300 olduğunda, seri monitör "kuru toprak" gösterecek ve buzzer ötecektir, değer 300-500 arasında olduğunda, seri monitör "nemli toprak" gösterecektir; değer 500 olduğunda, seri monitörde "in water" (suyun içinde) görüntülenecek ve buzzer ötecektir.





Ders 12: Görünür analog değer

Tanıtım

Bu derste, analog değerinin daha az gizemli hale gelmesini sağlayacağız. Analog değerin tipik bir çıkış bileşeni olan analog dönüş sensörünü kullanacağız. Bir LED ile birlikte, analog değerin değişip değişmediğini açıkça görebiliriz.


Gerekli donanım

EASY plug kontrol kartı *1
EASY plug kablo *2
USB kablo *1
EASY plug Dijital Beyaz LED Modül *1
EASY plug Analog Dönüş Sensörü *1



Şimdi bu yeni EASY Plug Analog Dönüş Sensörü ile tanışalım.


thumb


Bu analog Dönüş Sensörü Arduino uyumludur. Potansiyometreye dayanır. Voltajı 1024'e bölünebilir. Belli bir pozisyona kadar döndürülerek belirli bir voltaj değeri verebilir. Özellikleri:


Besleme Gerilimi: 3.3V ila 5V
Arayüz: Analog
Boyut: 39 * 20mm
Ağırlık: 10g



Bağlantı Şeması

Şimdi EASY Plug kablolarını kullanarak LED modülünü kontrol panosunun D11 portuna ve  analog dönüş sensörünü A0 portuna bağlayın.


thumb



Örnek Kod

USB kablosunu kullanarak kartı PC'nize bağlayın; aşağıdaki kodu Arduino IDE'ye kopyalayın ve karta yüklemek için yükle'yi tıklayın.


int rotatepin=0;// set rotation sensor to A0
int ledpin=11;// set pin11 LED as PWM output to adjust the LED brightness
int val=0;// define variable val
void setup()
{
pinMode(ledpin,OUTPUT);// set digital pin 11 as output
Serial.begin(9600);// set baud rate to 9600
}
void loop()
{
val=analogRead(rotatepin);// read the analog value of the sensor and assign it to val
Serial.println(val);// display val value
analogWrite(ledpin,val/4);// turn on LED and set to maximum brightness(PWM output is 255)
delay(10);// wait 0.01S
}



Sonuç

Modül üzerindeki düğmeyi çevirerek, LED parlaklığını ayarlayabilirsiniz. Artık analog değer değişimini net bir şekilde görebilirsiniz.


Ders 13: Manyetik alan tespiti

Tanıtım

Dünyanın manyetik alanla çevrili olduğunu biliyoruz. Bunu hissetmeyebiliriz, ancak hayatta kalmak için kritik öneme sahiptir. Bu derste size, yerkürenin manyetik alanını değil manyetik alanların nasıl algılanacağını öğreteceğiz, çünkü yerkürenin manyetik alanı bu sensör tarafından algılanamayacak kadar zayıf.


Gerekli donanım


EASY plug kontrol kartı *1
EASY plug kablo *2
USB kablo *1

Mıknatıs (ürün paketine dahil değildir) * 1
EASY plug Dijital Beyaz LED Modül *1
EASY plug Hall Manyetik Sensörü *1



İlk önce bu EASY Plug Hall Manyetik Sensöre bir göz atalım


thumb


Bu sensör manyetik malzemeleri 75 px e kadar bir algılama aralığında algılar. Algılama aralığı ve manyetik alanın gücü orantılıdır. Çıkış dijital açık/kapalı şeklindedir. Özellikleri:


Algılama aralığı: 75px'e kadar
Çıkış: Dijital açık/kapalı
Boyut: 42.3 * 20mm
Ağırlık: 5g


Bağlantı Şeması

Şimdi EASY Plug kablolarını kullanarak LED modülünü kontrol panosunun D11 portuna ve Hall manyetik sensörünü D9 portuna bağlayın.


thumb

Örnek Kod

USB kablosunu kullanarak kartı PC'nize bağlayın; aşağıdaki kodu Arduino IDE'ye kopyalayın ve karta yüklemek için yükle'yi tıklayın.


int ledPin = 11;                // set LED pin to D11
int inputPin = 9;               // set sensor to input pin 9
int val = 0;                    // define variable val
void setup() {
 pinMode(ledPin, OUTPUT);      // declare LED as output
 pinMode(inputPin, INPUT);     // declare magnetic sensor as input
}
void loop(){
 val = digitalRead(inputPin);  // read input value
 if (val == HIGH) {            // check if the input is HIGH
   digitalWrite(ledPin, LOW);  // turn LED OFF
 } else {
   digitalWrite(ledPin, HIGH); // turn LED ON
 }
}



Sonuç

Mıknatısı sensöre yaklaştırın, LED yanar;   mıknatısı uzaklaştırın, LED söner.



Ders 14: Çarpma tespiti

Tanıtım

Bu derste, çarpışmayı algılamak için bir çarpışma sensörü ve bir LED kullanacağız. Bu ders de basittir, ancak burada öğrendiklerinizi birçok uygulamaya uygulayabilirsiniz. Örneğin, çarpışma algılama işlevini gerçekleştirmek için bir robota kurabilirsiniz.

Gerekli donanım

EASY plug denetleyici kart * 1
EASY plug kablosu * 2
USB kablosu * 1
EASY plug Dijital Beyaz LED Modülü * 1
EASY PLUG Çarpışma Sensörü * 1

İşte EASY PLUG Çarpışma Sensörünün kısa bir tanıtımı.


thumb

Çarpışma sensörü, elektronik anahtar olarak da bilinir. Programlayarak, ışık, ses cihazı, LCD ekranın temel seçim işlevi vb. Üzerinde kontrol gerçekleştirebilir. Özellikleri aşağıda belirtilmiştir:

Bir robot üzerinde sabitleme için uygun bir M3 montaj deliği ayırma.
Gösterge ışığı ile
Boyut: 39 * 20mm
Ağırlık: 7g

Bağlantı Şeması

Şimdi, EASY Plug kablolarını kullanarak LED modülünü kontrol panosunun D11 portuna ve çarpışma sensörünü D9 portuna bağlayın.


thumb

Örnek Kod

Kartı USB kablosunu kullanarak PC'nize bağlayın; Aşağıdaki kodu Arduino IDE'ye kopyalayın ve panonuza yüklemek için yükle'ye tıklayın.



USB kablosunu kullanarak kartı PC'nize bağlayın; aşağıdaki kodu Arduino IDE'ye kopyalayın ve karta yüklemek için yükle'yi tıklayın.


int ledpin=11;// set LED to D11
int inpin=9;// set sensor to D9
int val;// define variable val
void setup()
{
pinMode(ledpin,OUTPUT);// set pin LED as output
pinMode(inpin,INPUT);// set collision sensor as input
}
void loop()
{
val=digitalRead(inpin);// read value on pin 9 and assign it to val
if(val==HIGH)// check if the switch on the module if in closed state; if Yes, turn on LED
{ digitalWrite(ledpin,LOW);}
else
{ digitalWrite(ledpin,HIGH);}
}

Sonuç

Modül üzerinde görebilirsiniz, klips var, çarpışma olduğunda klips tıpkı bir anahtar gibi kapalı durumda ve LED yanıyor. Aksi takdirde LED kapalı kalır.


Ders 15: Buton kontrollü lamba

Tanıtım

Önceki derslerde, LED'i çeşitli modüllerle nasıl kontrol edeceğimizi öğrendik. Bu derste, en basit olanı, bir düğmeyi kullanacağız. Hepinizin düğmelere aşina olduğuna inanıyorum. Basıldığında devre kapalı (iletken) durumdadır. Bıraktığınızda devre bağlantısı kesilir.

Gerekli donanım

EASY plug denetleyici Kart * 1
EASY plug kablosu * 2
USB kablosu * 1
EASY plug Dijital Beyaz LED Modülü * 1
EASY plug Dijital Basma Düğmesi * 1

Öncelikle, bu EASY plug Dijital Basmalı Düğmeye bir göz atalım.


thumb

Temel bir uygulama modülüdür. Denemek için EASY plug kontrol panosuna takabilirsiniz. Körük özellikleri şunlardır:

Besleme Voltajı: 3.3V - 5V
Kolay 'tak ve çalıştır'
Büyük düğme ve yüksek kaliteli birinci sınıf başlık
Arayüz: Dijital
Boyut: 38 * 20mm
Ağırlık: 4g

Bağlantı Şeması

Şimdi, EASY Plug kablolarını kullanarak LED modülünü denetleyici kartının D11 bağlantı noktasına ve dijital düğmeyi D9 bağlantı noktasına bağlayın.


thumb

Örnek Kod

USB kablosunu kullanarak kartı PC'nize bağlayın; Aşağıdaki kodu Arduino IDE'ye kopyalayın ve panonuza yüklemek için yükle'ye tıklayın.



USB kablosunu kullanarak kartı PC'nize bağlayın; aşağıdaki kodu Arduino IDE'ye kopyalayın ve karta yüklemek için yükle'yi tıklayın.


int ledpin=11;// set LED to pin D11
int inpin=9;// set button to pin D9
int val;// define variable val
void setup()
{
pinMode(ledpin,OUTPUT);// set LED pin as "output”
pinMode(inpin,INPUT);// set button pin as "input”
}
void loop()
{
val=digitalRead(inpin);// read the level value of pin 9 and assign it to val
if(val==HIGH)// check if the button is pressed, if yes, turn on the LED
{ digitalWrite(ledpin,LOW);}
else
{ digitalWrite(ledpin,HIGH);}
}

Sonuç

Blog Etiketleri :
IdeaSoft® | E-Ticaret paketleri ile hazırlanmıştır.
