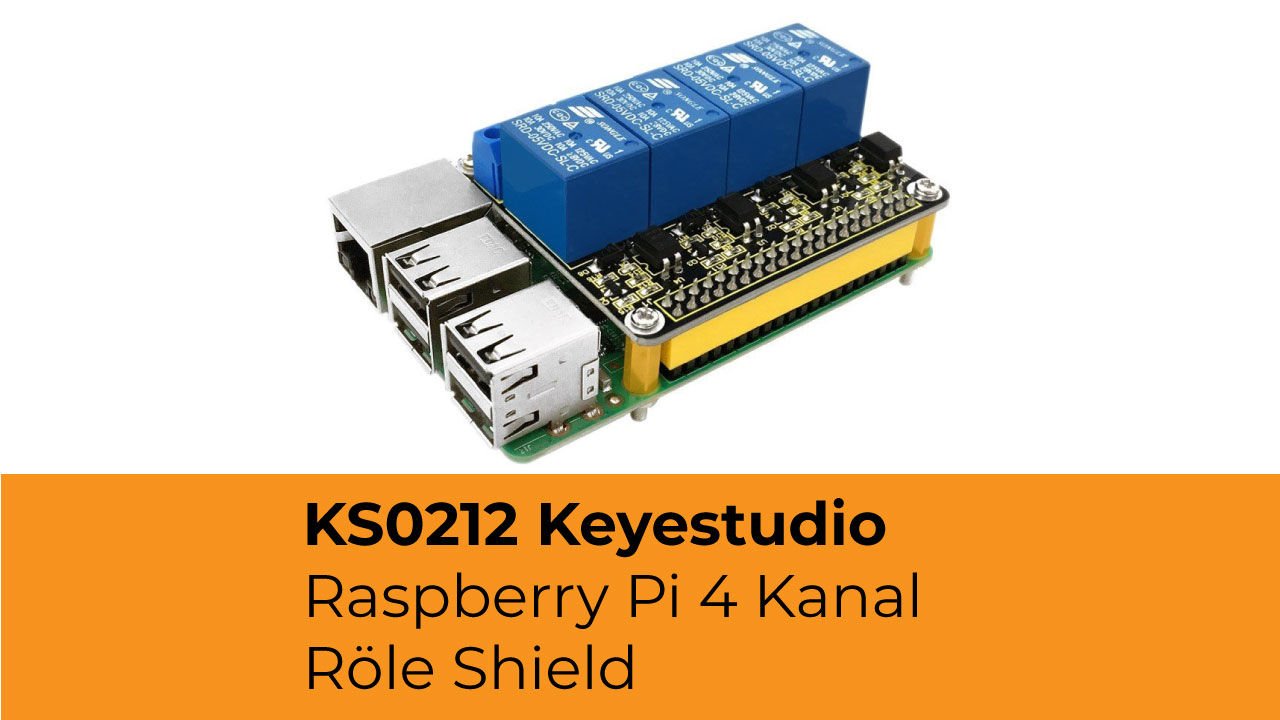

KS0212 Keyestudio Raspberry Pi 4 Kanal Röle Shield

KS0212 Keyestudio Raspberry Pi 4 Kanal Röle Shield

21-01-2021 13:21

Bağlantı şeması

Shield, Raspberry Pi kartının üst kısmındadır ve aşağıdaki şekilde gösterildiği gibi bakır direk ve vidalarla sabitlenmiştir.

Örnek Kod

#include
int main()
{
  wiringPiSetup();

  pinMode(7,OUTPUT);
  pinMode(3,OUTPUT);
  pinMode(22,OUTPUT);
  pinMode(25,OUTPUT);
  printf("relay testing!\n");
  while(1)
  {
        digitalWrite(7,HIGH);
        delay(500);
        digitalWrite(7,LOW);
        digitalWrite(3,HIGH);
        delay(500);
        digitalWrite(3,LOW);
        digitalWrite(22,HIGH);
	delay(500);
        digitalWrite(22,LOW);
	digitalWrite(25,HIGH);
	delay(500);
	digitalWrite(25,LOW);
	delay(500);
  }
}

Program Yazımı

1. Rpi_relay_4 dosyasını kopyalayın ve winSCP aracılığıyla rpi_shield dosyasına koyun. Sonra, şu komutu yazın: rpi_relay_4 klasörünün içine gitmek için cd rpi_relay_4. Sonra şu komutu yazın: make ile aşağıdaki şekilde gösterildiği gibi çalıştırılabilir bir dosya rölesi yapın.

2. Son olarak şunu yazın: sudo ./relay programı başlatmak için.
