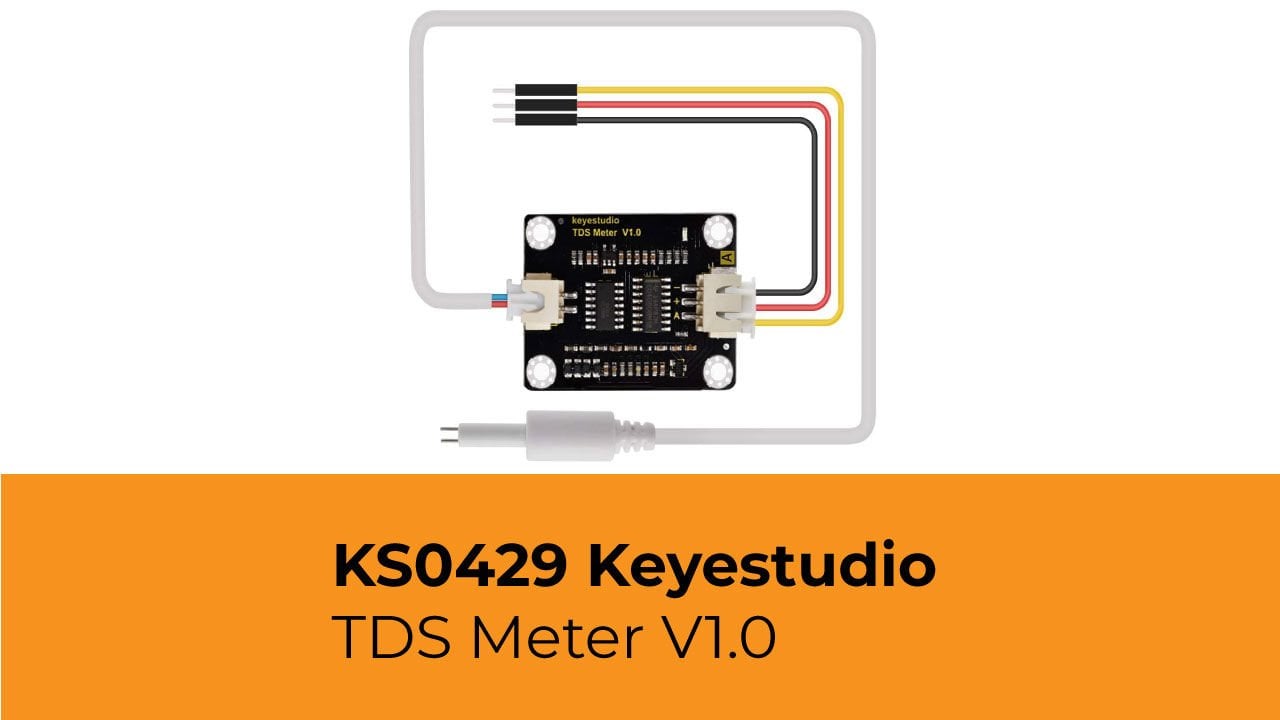

KS0429 Keyestudio TDS Meter V1.0 - Su Kalitesi Sensör Modülü
05-01-2021
11:46
Açıklama
Keyestudio TDS sensör kiti, Arduino denetleyicileriyle uyumludur, tak ve çalıştır, kullanımı kolaydır.
Suyun temizliğini yansıtmak için suyun TDS değerini ölçmek için uygulanabilir.
TDS (Toplam Çözünmüş Katılar), bir litre suda kaç miligram çözünür katının çözündüğünü gösterir. Genel olarak, TDS değeri ne kadar yüksekse, suda çözünen katılar o kadar fazla ve su o kadar az temizdir.
Bu nedenle TDS değeri suyun temizliğini yansıtmak için referanslardan biri olarak kullanılabilir.
Sudaki TDS değerinin ölçülmesi, suda çözünen çeşitli organik veya inorganik maddelerin toplam miktarını ppm veya litre başına miligram (mg / l) cinsinden ölçmektir.
Elektrotu, sudaki askıda katı maddeler, ağır metaller ve iletken iyonlar gibi iletken malzemeleri ölçebilir.
Modül, diğer cihazlara takılması kolay dört adet 3,2 mm sabit delik ile birlikte gelir.
TDS Ölçer:
Giriş Voltajı: DC 3.3 ~ 5.5V
Çıkış Voltajı: 0 ~ 2.3V
Çalışma Akımı: 3 ~ 6mA
TDS Ölçüm Aralığı: 0 ~ 1000ppm
TDS Ölçüm Doğruluğu: ±% 10 F.S. (25 ℃)
Modül Arayüzü: XH2.54-3P
Elektrot Arayüzü: XH2.54-2P
İğne Sayısı: 2
Toplam Uzunluk: 60cm
Bağlantı Arayüzü: XH2.54-2P
Beyaz renk
Diğer: Su Geçirmez Prob
Test sonucu
Kodun yüklenmesi tamamlandı, seri monitörü açın ve baud hızını 115200 olarak ayarlayın.
Keyestudio TDS sensör kiti, Arduino denetleyicileriyle uyumludur, tak ve çalıştır, kullanımı kolaydır.
Suyun temizliğini yansıtmak için suyun TDS değerini ölçmek için uygulanabilir.
TDS (Toplam Çözünmüş Katılar), bir litre suda kaç miligram çözünür katının çözündüğünü gösterir. Genel olarak, TDS değeri ne kadar yüksekse, suda çözünen katılar o kadar fazla ve su o kadar az temizdir.
Bu nedenle TDS değeri suyun temizliğini yansıtmak için referanslardan biri olarak kullanılabilir.
Sudaki TDS değerinin ölçülmesi, suda çözünen çeşitli organik veya inorganik maddelerin toplam miktarını ppm veya litre başına miligram (mg / l) cinsinden ölçmektir.
Elektrotu, sudaki askıda katı maddeler, ağır metaller ve iletken iyonlar gibi iletken malzemeleri ölçebilir.
Modül, diğer cihazlara takılması kolay dört adet 3,2 mm sabit delik ile birlikte gelir.
TDS Ölçer:
Giriş Voltajı: DC 3.3 ~ 5.5V
Çıkış Voltajı: 0 ~ 2.3V
Çalışma Akımı: 3 ~ 6mA
TDS Ölçüm Aralığı: 0 ~ 1000ppm
TDS Ölçüm Doğruluğu: ±% 10 F.S. (25 ℃)
Modül Arayüzü: XH2.54-3P
Elektrot Arayüzü: XH2.54-2P
İğne Sayısı: 2
Toplam Uzunluk: 60cm
Bağlantı Arayüzü: XH2.54-2P
Beyaz renk
Diğer: Su Geçirmez Prob
Bağlantı Kılavuzu
Test Kodu
#define TdsSensorPin A1
#define VREF 5.0 // analog reference voltage(Volt) of the ADC
#define SCOUNT 30 // sum of sample point
int analogBuffer[SCOUNT]; // store the analog value in the array, read from ADC
int analogBufferTemp[SCOUNT];
int analogBufferIndex = 0,copyIndex = 0;
float averageVoltage = 0,tdsValue = 0,temperature = 25;
void setup()
{
Serial.begin(115200);
pinMode(TdsSensorPin,INPUT);
}
void loop()
{
static unsigned long analogSampleTimepoint = millis();
if(millis()-analogSampleTimepoint > 40U) //every 40 milliseconds,read the analog value from the ADC
{
analogSampleTimepoint = millis();
analogBuffer[analogBufferIndex] = analogRead(TdsSensorPin); //read the analog value and store into the buffer
analogBufferIndex++;
if(analogBufferIndex == SCOUNT)
analogBufferIndex = 0;
}
static unsigned long printTimepoint = millis();
if(millis()-printTimepoint > 800U)
{
printTimepoint = millis();
for(copyIndex=0;copyIndex |
Test sonucu
Kodun yüklenmesi tamamlandı, seri monitörü açın ve baud hızını 115200 olarak ayarlayın.
TDS probunu suya yerleştirin; Suyun TDS değerini ölçebilir ve değeri monitörde gösterebilir.
Kaynak
- Kodu ve veri sayfasını indirmek için bağlantıya tıklayın:
https://drive.google.com/open?id=1cUUVOe4b8sIat1U5jz3RwWBqjhJhE687
