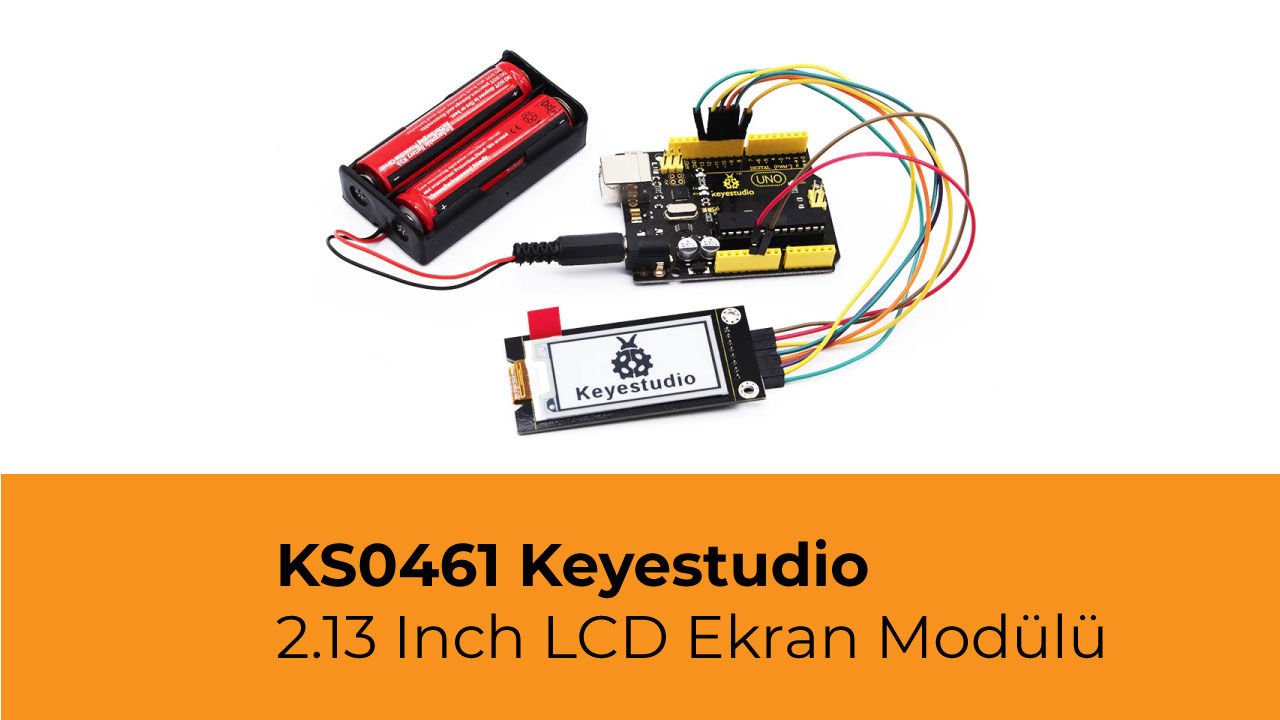

KS0461 Keyestudio 2.13 Inch LCD Ekran Modülü
05-01-2021
11:38
Açıklama
DIY deneyleri yaparken, ekranı sıklıkla kullanmamız gerekir. Keyestudio elektronik mürekkep ekranı modülü, siyah beyaz renkli ve 250 * 122 çözünürlüğe sahip 2,13 inç ekrana sahiptir.
Modül, modeli SPI iletişimi yoluyla dinamik olarak görüntüler.
Arkada 2 adet sürgülü anahtar vardır. P1 kaydırma anahtarı, ekran parlaklığını ayarlamak içindir. "0.47" konumuna kaydırıldığında ekran daha parlak hale gelir; "3” konumuna kaydırıldığında ekran daha karanlıktır.
P2 DIP anahtarı, güç kaynağı voltajını ayarlamak için kullanılır. "5VIN" konumuna kaydırıldığında, güç kaynağı voltajı 5V; "3.3VIN" e kaydırıldığında, güç kaynağı voltajı 3.3V'tur.
Modül, diğer cihazlara sabitlemesi kolay 3 mm çapında iki konumlandırma deliği ile birlikte gelir.
Size kolaylık sağlamak için, ekran modülünü ve arduino mikrodenetleyicisini kullanmak için ayrıntılı yöntemler de sunuyoruz.
Özel Not: Test ederken, IDE yazılımının 1.8.9 sürümünü kullanıyoruz; IDE'nin diğer sürümlerini kullanırsanız, kaynak kodu uyumsuz olabilir.
Çalışma gerilimi: DC 3.3 veya 5V (kaydırmalı anahtar kontrolü)
Çalışma akımı: 100mA
Maksimum güç: 0.8W
Ekran rengi: siyah beyaz
Ekran boyutu: 2,13 inç
Ekran çözünürlüğü: 250 * 122
Arayüz tipi: 2,54 mm aralıklı 8 pinli pin başlığı
Çalışma sıcaklığı aralığı: -20 ℃ ila + 60 ℃
Konumlandırma deliği boyutu: çap 3mm
Bağlantı şeması
1) Ayarlardan önce Image2Lcd yazılımını kurmamız gerekiyor. Kurulumdan sonra kayıt kodu ile kayıt olun.
2) İhtiyacınız olan deseni çizmek için çizim yazılımını kullanın, seti siyah beyaza aktarın ve piksel 250 * 122 olarak ayarlanır.
3) Modulo yazılımını açın ve aşağıdaki resimdeki gibi ayarlayın.
Kaynak kodun yüklenmesi tamamlandığında, E-mürekkep Ekranı desenleri gösterecektir. Aşağıda gösterildiği gibi. (şu anda, 1'i "0.47" anahtarına kaydırın, 2'yi "5VIN" konumuna kaydırın)
DIY deneyleri yaparken, ekranı sıklıkla kullanmamız gerekir. Keyestudio elektronik mürekkep ekranı modülü, siyah beyaz renkli ve 250 * 122 çözünürlüğe sahip 2,13 inç ekrana sahiptir.
Modül, modeli SPI iletişimi yoluyla dinamik olarak görüntüler.
Arkada 2 adet sürgülü anahtar vardır. P1 kaydırma anahtarı, ekran parlaklığını ayarlamak içindir. "0.47" konumuna kaydırıldığında ekran daha parlak hale gelir; "3” konumuna kaydırıldığında ekran daha karanlıktır.
P2 DIP anahtarı, güç kaynağı voltajını ayarlamak için kullanılır. "5VIN" konumuna kaydırıldığında, güç kaynağı voltajı 5V; "3.3VIN" e kaydırıldığında, güç kaynağı voltajı 3.3V'tur.
Modül, diğer cihazlara sabitlemesi kolay 3 mm çapında iki konumlandırma deliği ile birlikte gelir.
Size kolaylık sağlamak için, ekran modülünü ve arduino mikrodenetleyicisini kullanmak için ayrıntılı yöntemler de sunuyoruz.
Özel Not: Test ederken, IDE yazılımının 1.8.9 sürümünü kullanıyoruz; IDE'nin diğer sürümlerini kullanırsanız, kaynak kodu uyumsuz olabilir.
Çalışma gerilimi: DC 3.3 veya 5V (kaydırmalı anahtar kontrolü)
Çalışma akımı: 100mA
Maksimum güç: 0.8W
Ekran rengi: siyah beyaz
Ekran boyutu: 2,13 inç
Ekran çözünürlüğü: 250 * 122
Arayüz tipi: 2,54 mm aralıklı 8 pinli pin başlığı
Çalışma sıcaklığı aralığı: -20 ℃ ila + 60 ℃
Konumlandırma deliği boyutu: çap 3mm
Bağlantı şeması
Test kodu bağlantısı
https://1drv.ms/u/s!ArhgRvK6-RyJghWf0ZKbYMveeveU?e=tKXX0K
1) Ayarlardan önce Image2Lcd yazılımını kurmamız gerekiyor. Kurulumdan sonra kayıt kodu ile kayıt olun.
2) İhtiyacınız olan deseni çizmek için çizim yazılımını kullanın, seti siyah beyaza aktarın ve piksel 250 * 122 olarak ayarlanır.
3) Modulo yazılımını açın ve aşağıdaki resimdeki gibi ayarlayın.
4)Aç'a tıklayın, dışa aktardığınız kalıbı aşağıda gösterildiği gibi seçin.
Normal ekran (beyaz üzerine siyah), ardından "ters renk" i işaretleyin;
negatif ekran (siyah üzerine beyaz) işaretlemeye gerek yok.
5)Kaydet'e tıklayın, ilgili C dili dosyasını oluşturun. Aşağıda gösterildiği gibi.
6)C dosyası kodunu kopyalayıp aşağıda gösterilen const unsigned char gImage_basemap [4000] PROGMEM veya const unsigned char gImage_1 [4000] PROGMEM konumuna yapıştırın.
Kaynak kodun yüklenmesi tamamlandığında, E-mürekkep Ekranı desenleri gösterecektir. Aşağıda gösterildiği gibi. (şu anda, 1'i "0.47" anahtarına kaydırın, 2'yi "5VIN" konumuna kaydırın)
Kaynak
- PDF ve Kod
