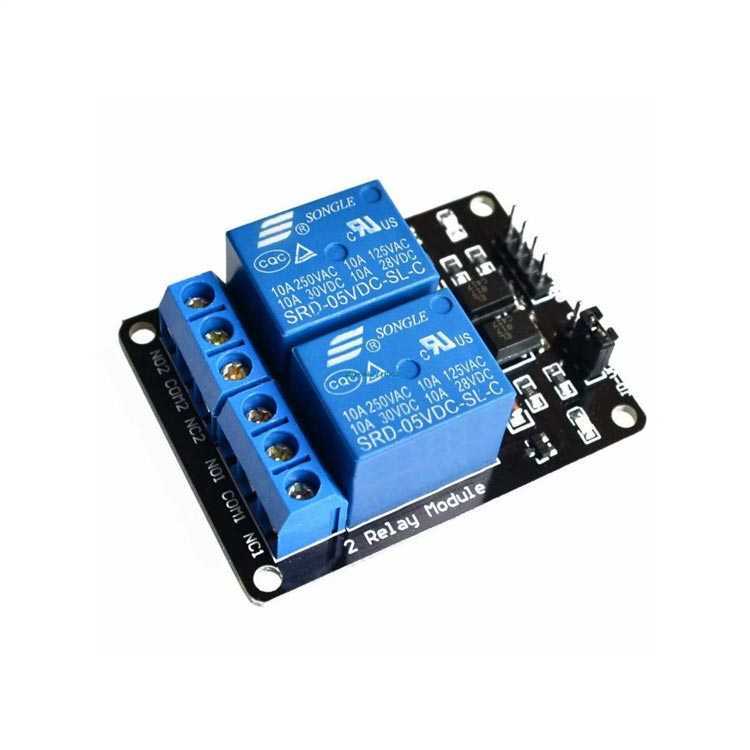

2 Kanal 5V Röle Kartı
Kontağı 5v ile tetiklenen bir röle kartıdır. Arduino ve diğer
mikrodenetleyicilerle kullanılabilir. Çok kanallı rölelerde Vcc ve Gnd
uçları ortaktır. Her röle için In1, In2 gibi tetik pinleri vardır. Modül
üzerindeki hangi röleleri kullanmak istiyorsanız onların tetik uçlarına
sinyal göndermeniz yeterlidir.
mikrodenetleyicilerle kullanılabilir. Çok kanallı rölelerde Vcc ve Gnd
uçları ortaktır. Her röle için In1, In2 gibi tetik pinleri vardır. Modül
üzerindeki hangi röleleri kullanmak istiyorsanız onların tetik uçlarına
sinyal göndermeniz yeterlidir.
Tetik sinyali 20mA akım çekmektedir. 30V 10A’e kadar DC, 220V
gerilimde de 10A’e kadar voltajı anahtarlayabildiğinden bu ürün pek çok
projede kullanılabilir. Üzerindeki NC,NO ve COM uçları sayesinde röle
tetiklendiğinde kısa devre olsun yada röle tetiklendiğinde enerjiyi
açsın işlemlerinin ikisi de bu modül ile yapılabilir.
gerilimde de 10A’e kadar voltajı anahtarlayabildiğinden bu ürün pek çok
projede kullanılabilir. Üzerindeki NC,NO ve COM uçları sayesinde röle
tetiklendiğinde kısa devre olsun yada röle tetiklendiğinde enerjiyi
açsın işlemlerinin ikisi de bu modül ile yapılabilir.
Arduino İle Kullanımı:

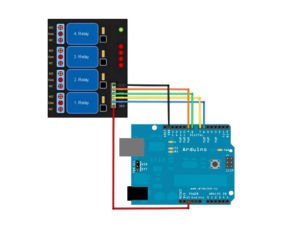

Görselde röle modülünün 220V çıkışlı bir ürünle kullanımı
gösterilmiştir. DC bir ürünü kullanmak istediğinizde ortada yer alan COM
ucuna + , normalde açık olması isteniyorsa NO ucuna – , normalde
kapalı olması isteniyorsa NC ucuna – bağlanması gerekmektedir.
gösterilmiştir. DC bir ürünü kullanmak istediğinizde ortada yer alan COM
ucuna + , normalde açık olması isteniyorsa NO ucuna – , normalde
kapalı olması isteniyorsa NC ucuna – bağlanması gerekmektedir.
