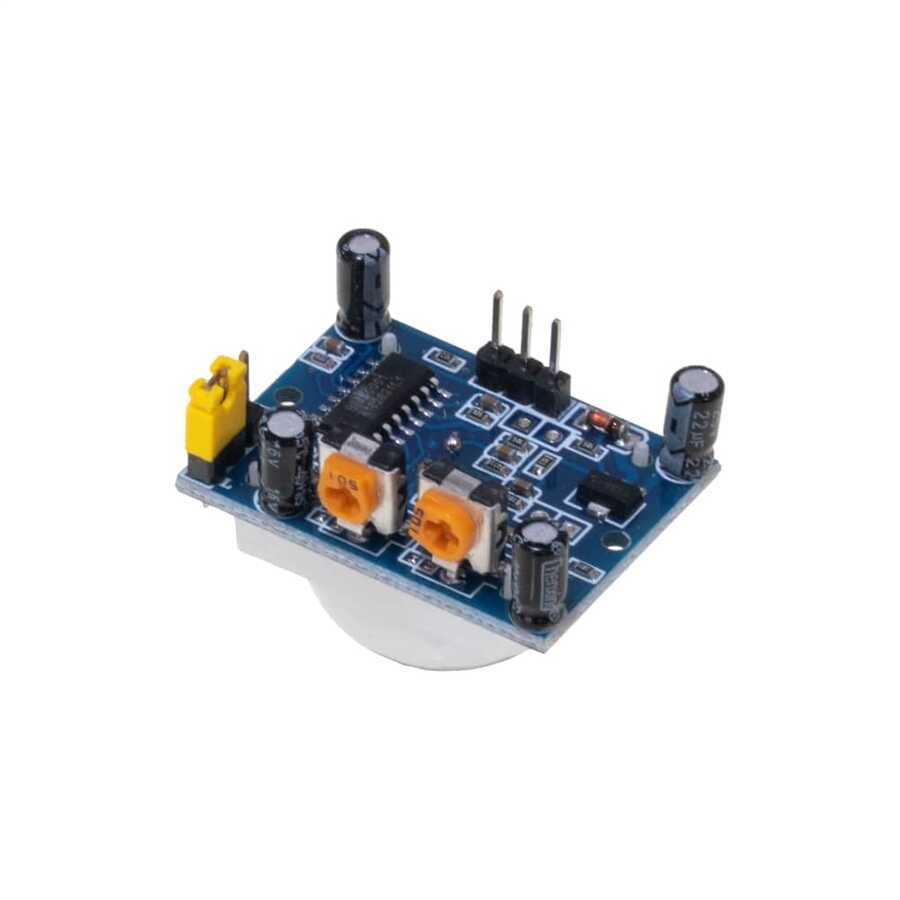

Arduino PIR Hareket Algılama Sensörü HC-SR501

PIR sensörleri, bir ortamda oluşan canlı hareketini algılamak için
kullanılan sensörlerdir. Bu minik boyutlu sensör, çeşitli elektronik,
robotik ve hobi uygulamalarında rahatça kullanabileceğiniz, Arduino
başta olmak üzere bir çok mikrodenetleyeci platformu ile beraber
kullanılabilir modüldür.

KULLANIMI:

• Dijital
  çıkışlı olan bu modül, ortamda hareket algılamadığı zaman lojik 0,
  hareket algıladığı zaman ise lojik 1 çıkışı vermektedir.
• Sensör
  üzerinde Sx ve Tx olmak üzere iki adet potansiyometre bulunmaktadır. Sx
  potansiyometresi sensörün görme mesafesini 3 ile 5 metre arasında
  değiştirmektedir. Tx potu ise sensör gördükten sonra ne kadar süre daha
  çıkış pininden lojik 1(3.3V) çıkışını vereceğini ayarlamaktadır.

• Çalışma Voltajı:5V – 12V
• Lojik Sinyal Çıkış Seviyesi: 3,3V
• Algılama Alanı: 3-5 metre
• Algılama Açısı: 140º
• Bekleme Süresi: 5-200 saniye
• Ürün Boyutları: 33 x 25 x 24mm
