Keyestudio 2.8 İnç TFT LCD Shield / UNO R3 İçin
Keyestudio 2.8 İnç TFT LCD Shield / UNO R3 İçin

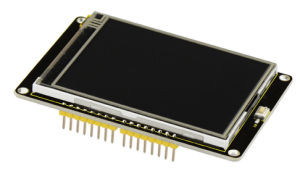

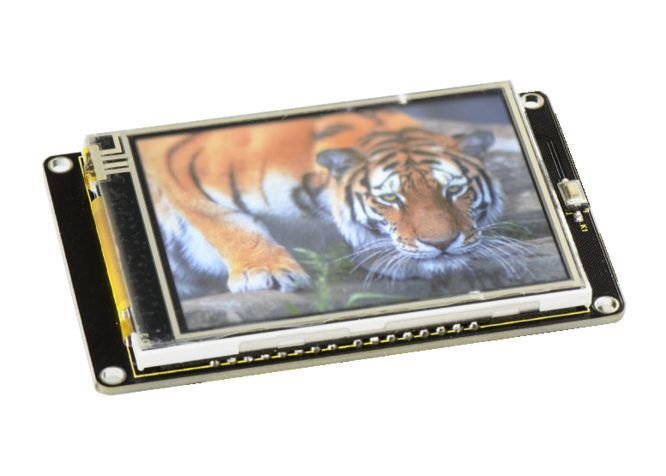

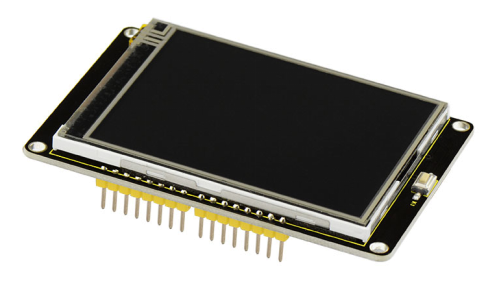

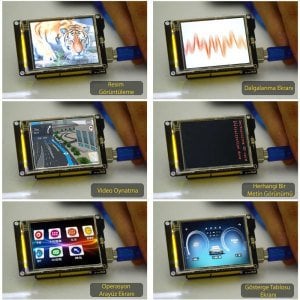

Bu, dokunmatik ekrana sahip en önemli 2.8 inç TFT LCD shield. Bu TFT ekran ILI9325 yongası ile çalıştırılıyor ve bireysel RGB piksel kontrolü ile 240x320 piksel içeriyor.

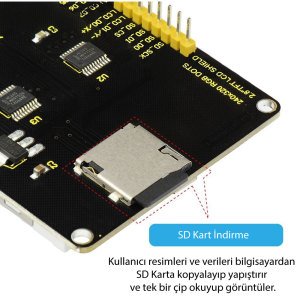

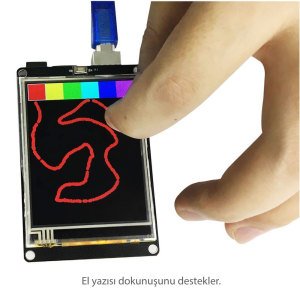

Bu ekrana zaten bağlı bir dokunmatik ekran vardır, böylece ekranın herhangi bir yerinde parmak basmalarınızı algılayabilirsiniz. Ayrıca arkada K1 işaretli bir Sıfırla düğmesi ve MicroSD kart soketi ile birlikte gelir. (microSD kart dahil değildir, ancak herhangi biri çalışır)

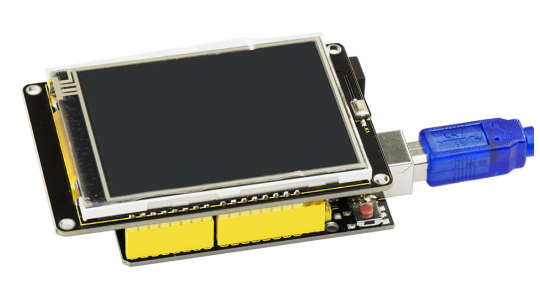

Bu LCD Shield Arduino UNO R3 ile tamamen uyumludur
Teknik Detaylar
- Sürüş görevi: 1/240 Görev
- 2.8 '' (COG türü)
- Görüş açısı: saat 12:00
- ILI9325 LCD sürücü veya eşdeğeri
- Mantık gerilimi: 2.8V-3.3V
- Veri arayüzü: 80 sistem 8 / 16bit veri yolu arayüzü
- TFT LCD Shield: 8 bit veri yolu modu
- Dokunmatik ekran
- Beyaz LED arka ışık, transistör bağlı, böylece PWM arka ışığı karartabilirsiniz.
- Güç kaynağı: DC 5V
- Ekran boyutu 2,8 "diyagonal
- Nokta Sayısı W / RGB / H 240 × 3 × 320 DOT
- Aktif Alan W / H 43,2 × 57,6
- Piksel boyutu G / Y 0,18 × 0,18 mm
- LCD Tipi TFT
- Tahrikli IC ILI9325
- Çeşitli renkli Ekran 65K; 262 bin
- Arka Işık Beyaz
- Ekran 69,5 mm x 50 mm x 5 mm
- Kart Boyutları 81mm x 54mm x15mm
- Yaklaşık Ağırlık 38,7 g
Pin Şeması
Kaynaklar
PDF dosyasını buradan indirin:
https://drive.google.com/open?id=1_o_Hj8rcCFGt30NAfsWNq4xJRgUArv1F
Kodu indirin 1:
https://drive.google.com/open?id=12w2QNq2hmq7ApEUUXDxbInpGuCQDGauG
Kod 2 çizimini indirin:
https://drive.google.com/open?id=1WfCNI3PR3emKOvdIX7MooZSFFGKxpObe
Tüm kitaplıkları indirin:
https://drive.google.com/open?id=1QWeC47tlH1Ll24VX6NMy-lUHF7e85r5V
