Keyestudio 3D Yazıcı Kiti (MKS Base V1.2 + 5x 8825 + LCD 2004)

Tanıtım

1.  Yeni MKS Base 1.2 3D Yazıcı Denetleyici anakartı, RAMPS 1.4 ve Arduino Mega 2560 kartlarını mükemmel bir tek kart üzerinde birleştiriyor ve geliştiriyor. MKS Base 1.2, Reprap 3D Yazıcınız için en uygun 3D yazıcı denetleyici çözümüdür.

2.  LCD 2004 Akıllı Kontrol Cihazı, bir SD Kart okuyucu, bir dönüş kodlayıcı ve 20 Karakter x 4 Satır LCD gösterge içerir. Ürünle birlikte verilen "akıllı adaptör" ü kullanarak Ramps kartınıza kolayca bağlayabilirsiniz. Bu paneli Ramps'a bağladıktan sonra PC'nize artık ihtiyacınız yok, Akıllı denetleyici SD kartınız için güç sağlar.

3.  DRV8825 step motor sürücüsü, TI’nın DRV8825'i mikrostep çift-kutup step motor sürücüsü için bir breakout kartıdır. Bu modül, A4988 step motor sürücü kartları ile neredeyse aynı olan bir pinout ve arayüze sahiptir, bu yüzden birçok uygulamada daha yüksek performans için onların yerini alabilir. DRV8825, ayarlanabilir akım sınırlama, aşırı akım ve aşırı sıcaklık koruması ve altı mikrostep çözünürlüğe (1/32 stepe kadar) sahiptir. 8.2 - 45 V arasında çalışır ve bir ısı emici veya fan olmadan faz başına yaklaşık 1.5 A'ya kadar çıkabilir (yeterli ek soğutma ile bobin başına 2.2 A'ya kadar çıkabilir).

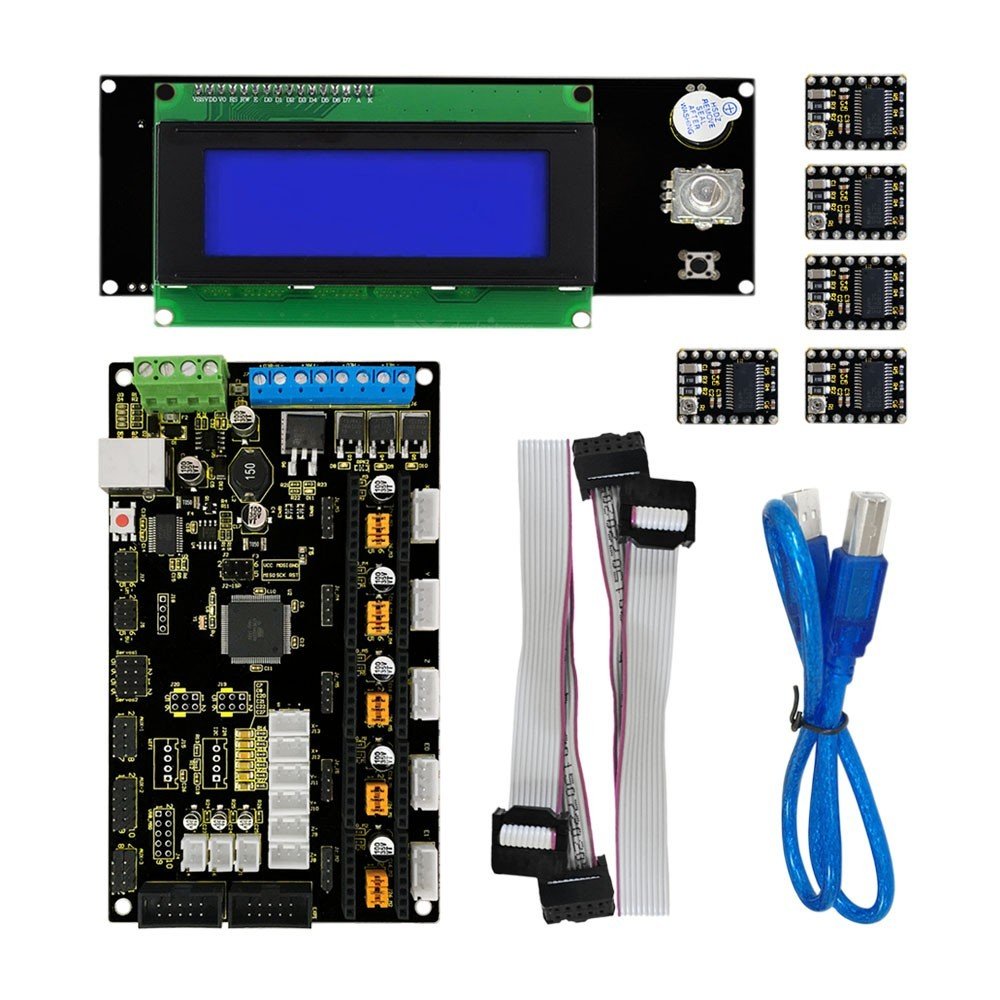

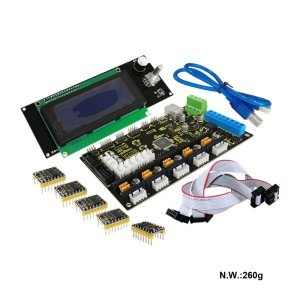

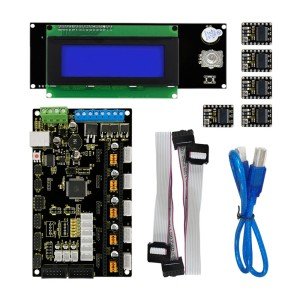

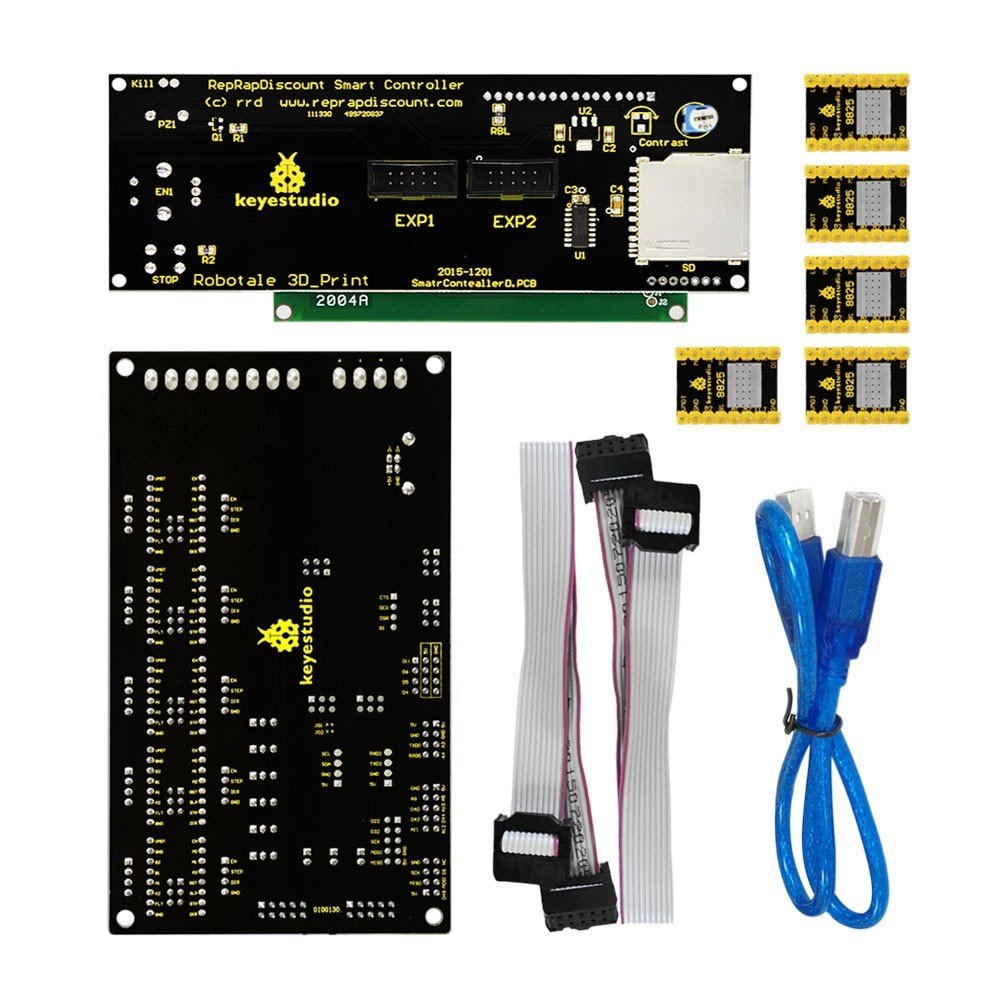

Paket İçeriği

1 adet MKS taban V1.2
1 adet Lcd2004 akıllı Denetleyici
5 adet 8825 step sürücü
1 adet USB 2.0 kablosu

Bağlantı Metodu

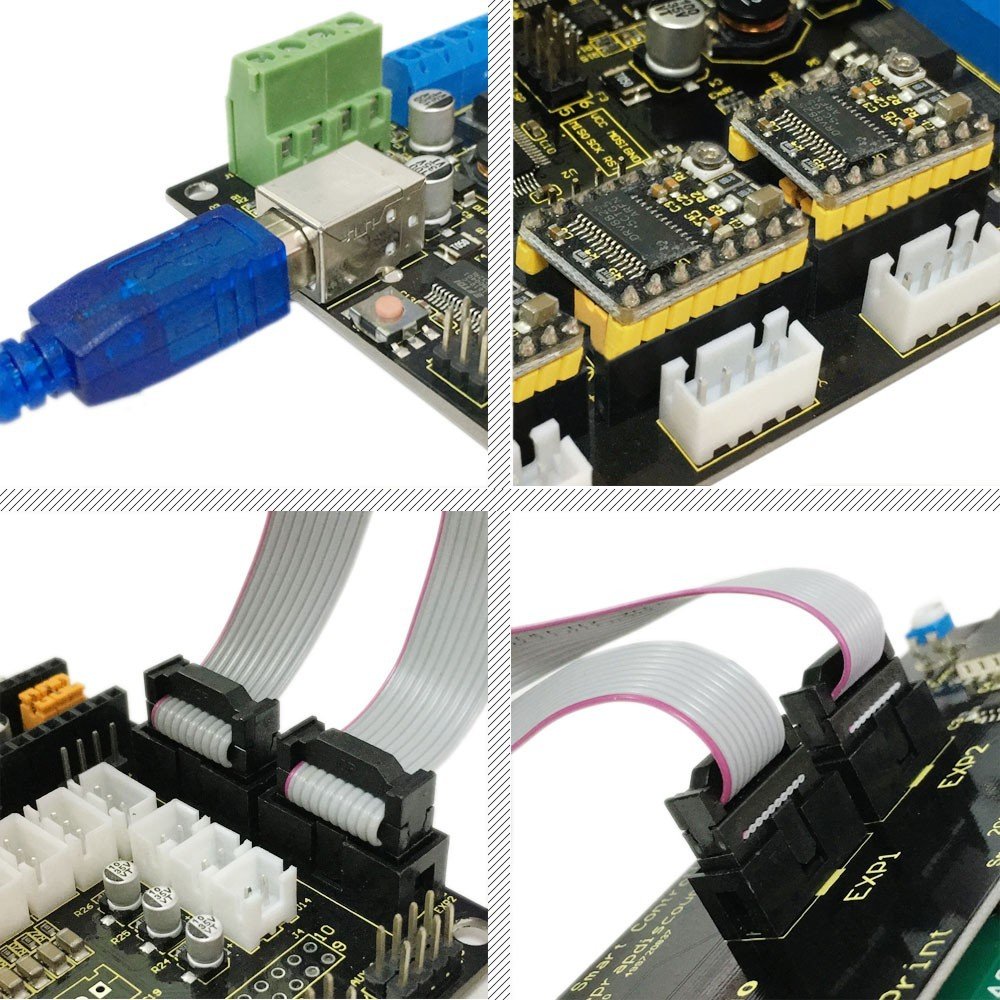

A.  4988'i aşağıda gösterildiği gibi doğru takın, yoksa yanacaktır.

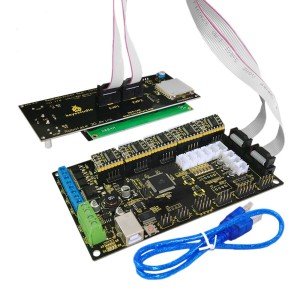

B.  2004LCD için, ESP1'i ESP1'e, ESP2'yi ESP2'ye aşağıda gösterildiği gibi bağlayın:

C.  Bağlantı şeması aşağıda gösterildiği gibidir:

Kaynaklar

Repetier-Host'u İndirin
https://www.repetier.com/download-now/

Arduino IDE'yi indirin
https://www.arduino.cc/en/Main/Donate

Firmware, Sürücü Yazılımı, Test G-Code ve Mask Printing Model  indirin
https://drive.google.com/open?id=1H95VLKlX2mzq0Q817pnnbmaLpSvVA2H6
