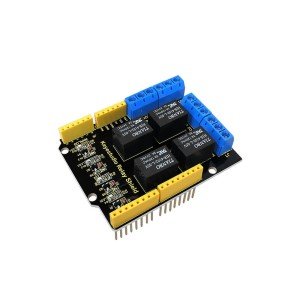

Keyestudio röle shieldde, UNO R3 kontrol kartı ile tamamen uyumlu 4 kanallı 5V röle modülü entegredir. Shield'deki 4 kanallı röle YÜKSEK seviyede etkindir. 4 kanallı röleleri UNO R3 kartı üzerindeki 4, 5, 6, 7 numaralı dijital bağlantı noktalarına bağlayıp, röleyi açıp kapatmak için HIGH (yüksek) veya LOW (düşük) çıkışını kontrol edebilirsiniz.

Özellikler

• Röle shield 5V YÜKSEK aktiftir

• İletişim kapasitesi: AC120V / 3A;   DC24V / 3A
• Röle çıkış durumu için yerleşik LED göstergesi
• Gösterge: Röleler yüksek seviye ile devreye girdiğinde 4 LED'den ilgili olanlar kırmızı yanacaktır.
• Standart arayüz doğrudan mikrodenetleyicilere bağlanabilir.
• UNO R3 kartı ile tam uyumlu
• Büyük akımlı çeşitli cihazları ve diğer ekipmanları kontrol edebilme.
• Kolay kurulum için 3 M3 vida konumlandırma deliği
• Güç Arabirimi: 5V DC güç arabirimi
• Kanal: 4 kanal
• PCB Rengi: Siyah


Ayrıntılar

• Ebat: 69mm * 54mm * 26mm

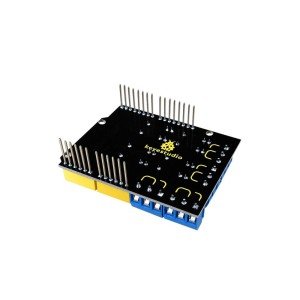

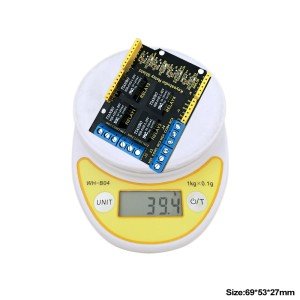

• Ağırlık: 39.4g

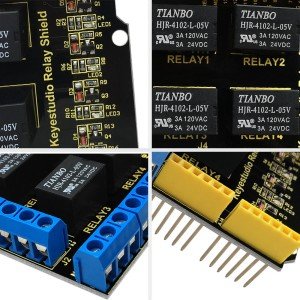

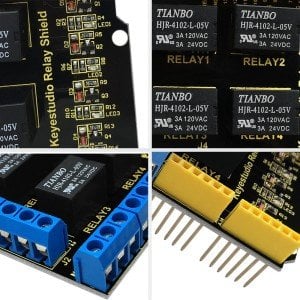

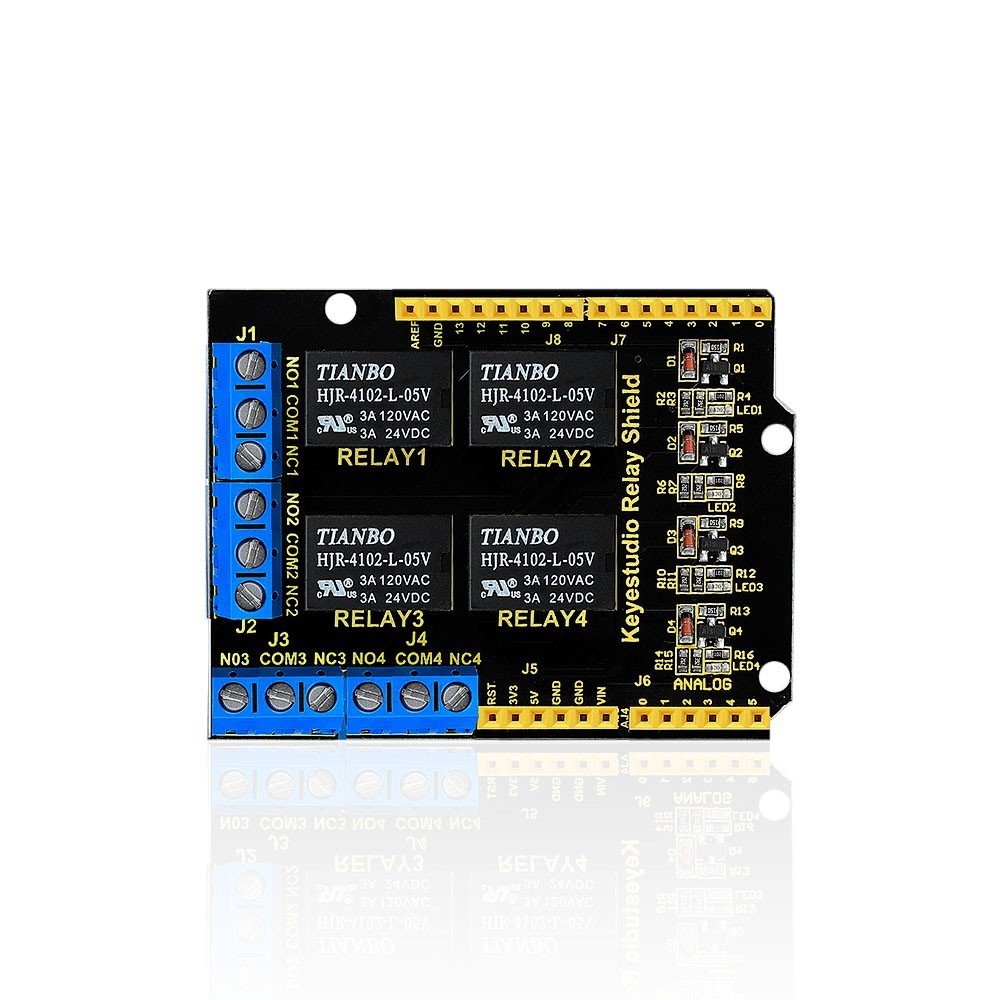

Pin Şeması

Röle Terminalleri

• Terminal yüksek güç, yüksek akım yüksek voltaj cihaza bağlanabilir.
• D4 Yüksek olduğunda RÖLE 4 açılır, LED4 yanar, COM4 ve NO4 bağlanır. D4 Düşük ise, RÖLE 4 kapanır, LED4 yanmaz, COM4 ve NO4 bağlantısı kesilir.
• D5 Yüksek olduğunda RÖLE 3 açılır, LED3 yanar, COM3 ve NO3 bağlanır. D5 Düşük ise, RÖLE 3 kapanır, LED3 yanmaz, COM3 ve NO3 bağlantısı kesilir.
• D6 Yüksek olduğunda RÖLE 2 açılır, LED2 yanar, COM2 ve NO2 bağlanır. D6 Düşük ise, RÖLE 2 kapanır, LED2 yanmaz, COM2 ve NO2 bağlantısı kesilir.
• D7 Yüksek olduğunda RÖlE 1 açılır, LED1 yanar, COM1 ve NO1 bağlanır. D7 Düşük ise, RÖLE 1 kapanır, LED1 yanmaz, COM1 ve NO1 bağlantısı kesilir.


Bağlatı Şeması

Sadece, shield'i UNO kartı üzerine yerleştirin.

Örnek Kod

• Arduino IDE ve driver nasıl indirilir ve kurulur? İlgili linke tıklayın.

• Kodu indirmek için burayı tıklayın veya aşağıdaki kodu doğrudan IDE'ye kopyalayın.


int BASE = 4 ;  //The first relay is connected to the I / O port
int NUM = 4;   //Total number of relays

void setup()
{
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     pinMode(i, OUTPUT);   //Set the number I/O port to outputs
   }
}

void loop()
{
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     digitalWrite(i, LOW);    //Set the number I/O port outputs to "low", that is, gradually turn off the relay.
     delay(200);        //delay 0.2S
   }
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     digitalWrite(i, HIGH);    //Set the number I/O port outputs to "high", that is, gradually turn on relay.
     delay(200);        //delay 0.2S
   }
}

Test Sonucu

Yukarıdaki kodu yükledikten sonra, 4 kanallı rölenin döngüsel olarak önce sırayla bağlandığını ve ardından sırayla bağlantıyı kestiğini görmelisiniz.

Kaynaklar

Download the PDF file here: / PDF dosyasını indirin
https://drive.google.com/open?id=1FBLIFgXd7wRvzuVlM2V55MFBmosgZbxg

Download the code: / Kodu indirin
https://drive.google.com/open?id=1CR31iSw5coJIWzdxIYO2381jesIuTm

VIDEO:
