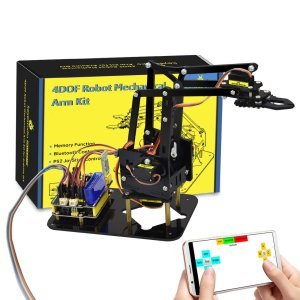

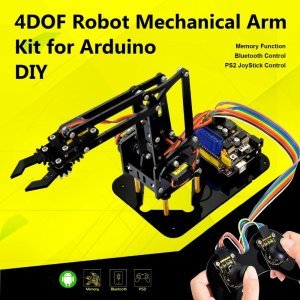

Keyestudio 4DOF Akrilik Robot Mekanik Kol Seti
TANITIM
Birden fazla hareketi tamamlamak için robotik bir kol nasıl DIY yapılır? Bu keyestudio robotik kol kiti ile, ARDUINO mikrodenetleyici kullanarak kendi kontrol edilebilir mekanik kolunuzu DIY yapabilirsiniz. UNO kullanır

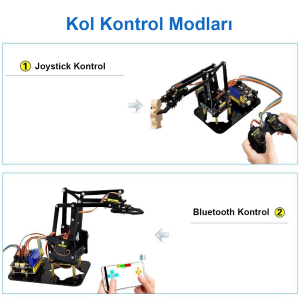

4 servo açı derecesini kontrol etmek için R3 ve 2 JoyStick modülleri. Bu 4DOF robot kol kitini DIY yaparken, kol kurulumu ve hata ayıklama için gereken her şeyi elde edebilirsiniz. 3 kontrol yöntemi aşağıdaki gibidir:

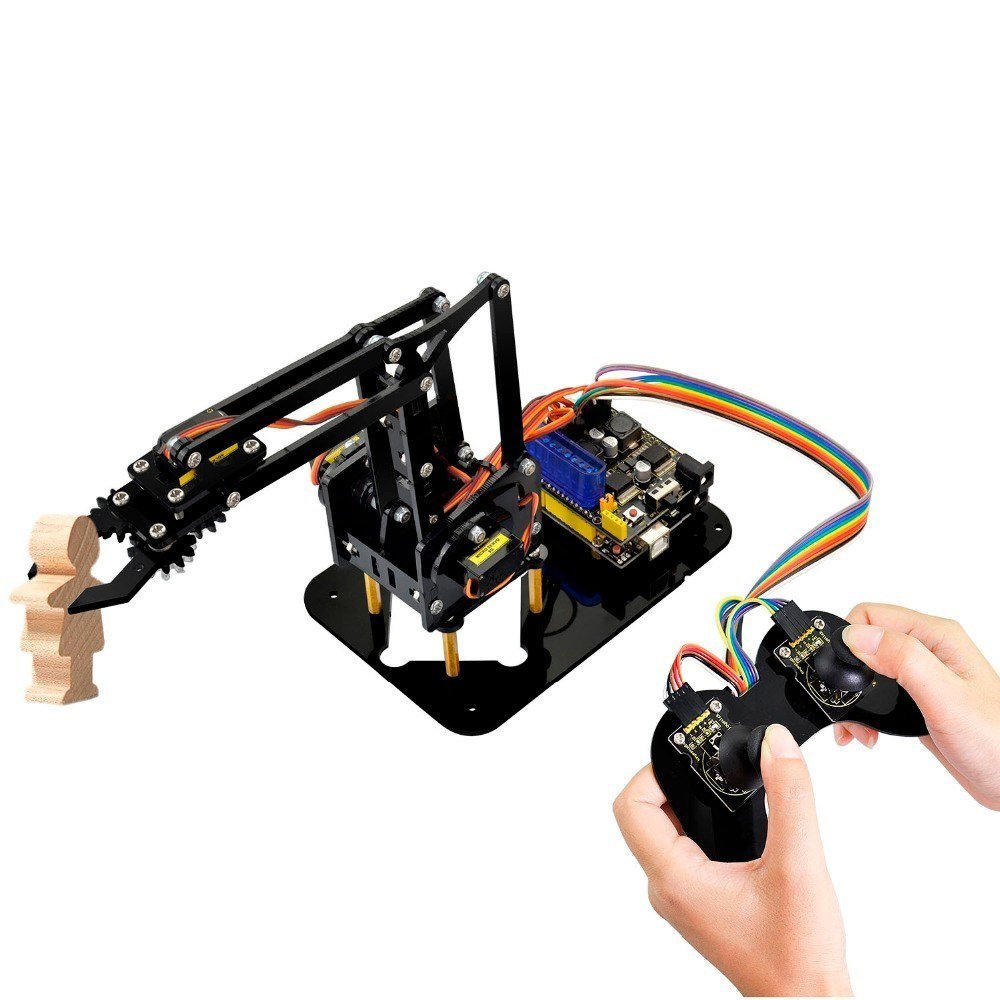

1) Kablolu JoyStick ile kontrol (sete dahildir);
2) Telefon Bluetooth Kontrolü (not: HC-06 Bluetooth modülü Dahil Değildir, sadece testi sağlayın
Android telefon için Bluetooth ve APP için kod);
3) Kablosuz PS2 JoyStick Kontrolü (PS2 JoyStick modülü Dahil Değildir, sadece test kodunu veriyoruz.)
Tüm ilgili bilgileri Kol kitinden alabilirsiniz. Beyninizi programlama dünyasında ilham verici bir yolculuğa çıkarın. Şimdi başla!
PDF Veri Sayfası
https://drive.google.com/file/d/1R2ZPdKgTu1U1Xq4ZJEyIQewvL4wWueWJ/view

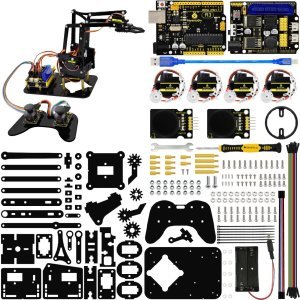

KİT İÇERİĞİ
| No. | Component | Quantity | Picture |
|---|---|---|---|
| 1 | Keyestudio REV4 Main Board | 1 | .jpg) |
| 2 | keyestudio TB6612FNG motor/servo drive shield | 1 |  |
| 3 | MeArm T=3MM Black Acrylic panels | 1 |  |
| 4 | MeArm T=3MM Black Acrylic handle | 1 |  |
| 5 | MeArm Black ABS Cylindrical holder Diameter 42mm | 1 |  |
| 6 | Black 180° Servo | 4 |  |
| 7 | Keyestudio Bluetooth Module-(HC-06) | 1 |  |
| 8 | Keyestudio Joystick Module | 2 |  |
| 9 | 3D PS2 Joystick cap | 2 |  |
| 10 | Yellow-black handle 3*40MM Phillips Screwdriver | 1 |  |
| 11 | Galvanized M2+M3 2mm thin double-headed small wrench | 1 |  |
| 12 | M3*6MM round-head cross screw | 12 |  |
| 13 | M3*10MM round-head cross screw | 22 |  |
| 14 | M3*14MM flat-head screw | 2 |  |
| 15 | M3*12MM round-head cross screw | 12 |  |
| 16 | M3*24+6MM copper pillar | 4 |  |
| 17 | M3*6mm+6mm copper pillar | 10 |  |
| 18 | M3 Stainless steel Hex Nut | 22 |  |
| 19 | M3 hexagon Lock Nut | 24 |  |
| 20 | M1.2x5MM Phillips tapping screw | 8 |  |
| 21 | M2x5MM Phillips tapping screw | 10 |  |
| 22 | M3 304 Stainless steel flat washer 3*7*0.5MM | 10 |  |
| 23 | M2x8MM Phillips tapping screw | 2 |  |
| 24 | M3*16MM flat-head screw | 2 |  |
| 25 | Male to female 10CM jumper wire | 4 |  |
| 26 | female to female 50CM jumper wire | 10 |  |
| 27 | Black 3*100MM cable ties | 1 |  |
| 28 | 18650 dual-cell battery case with plug lead 15CM | 1 |  |
