Keyestudio Akım Algılama Sensörü

Keyestudio Akım Algılama Sensörü Tanıtım

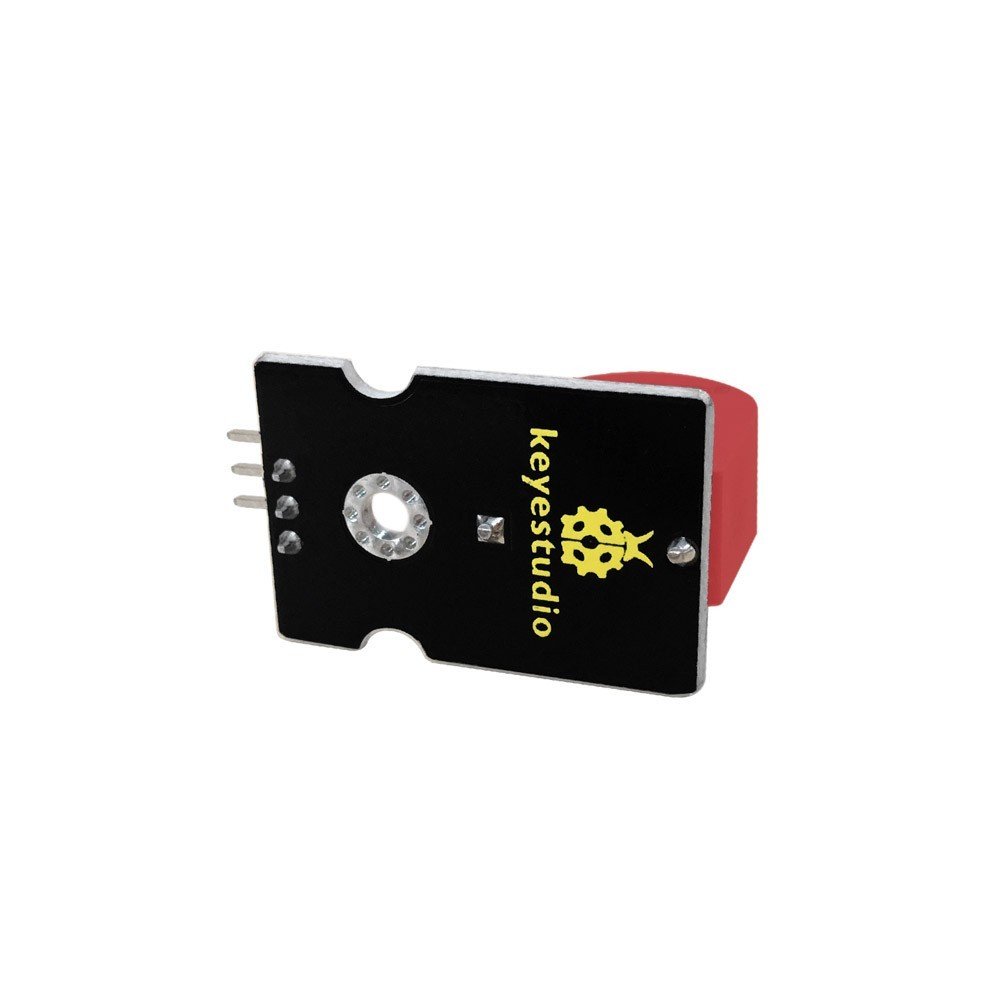

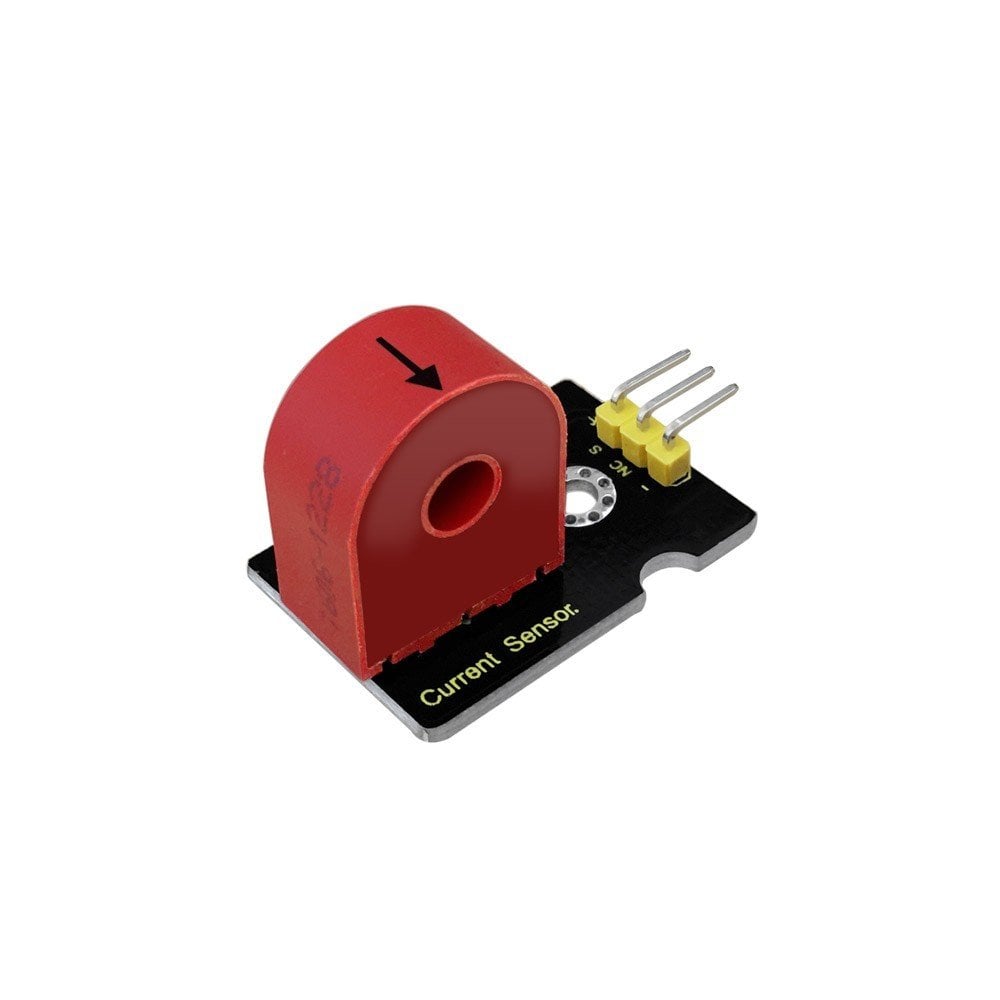

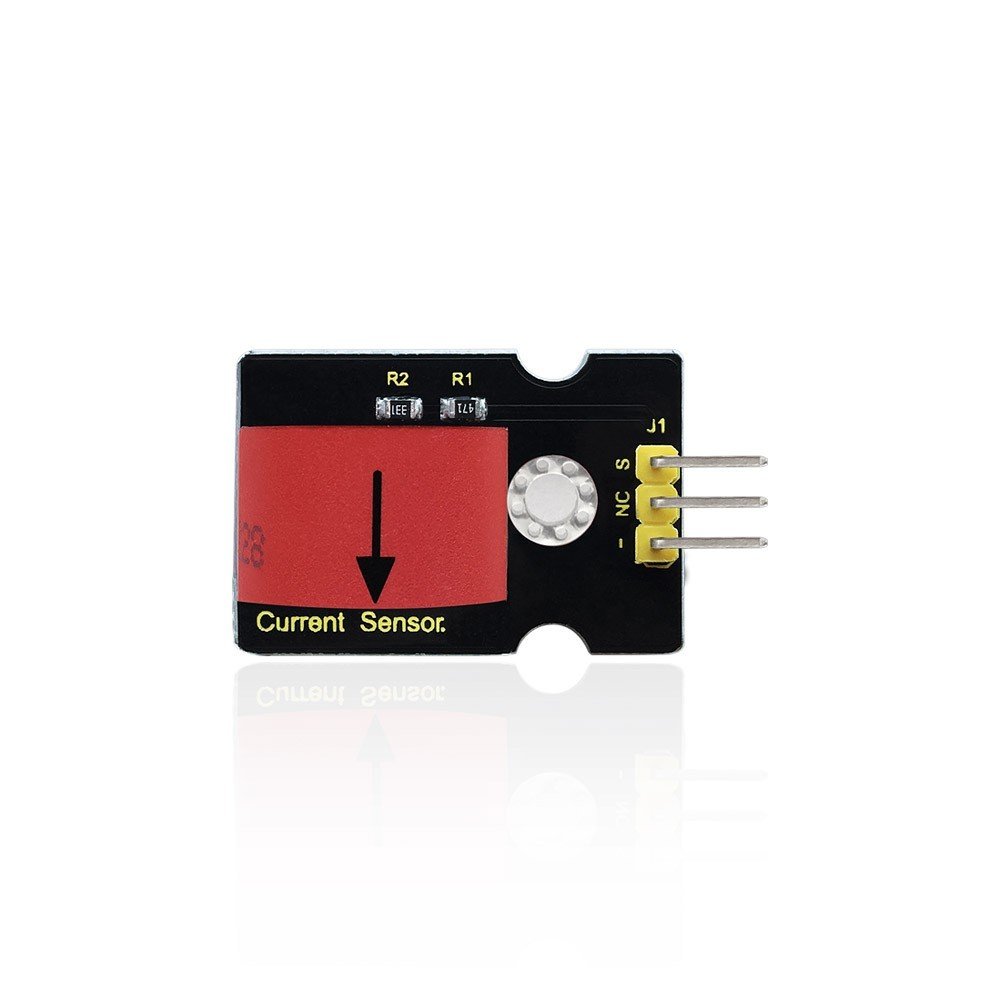

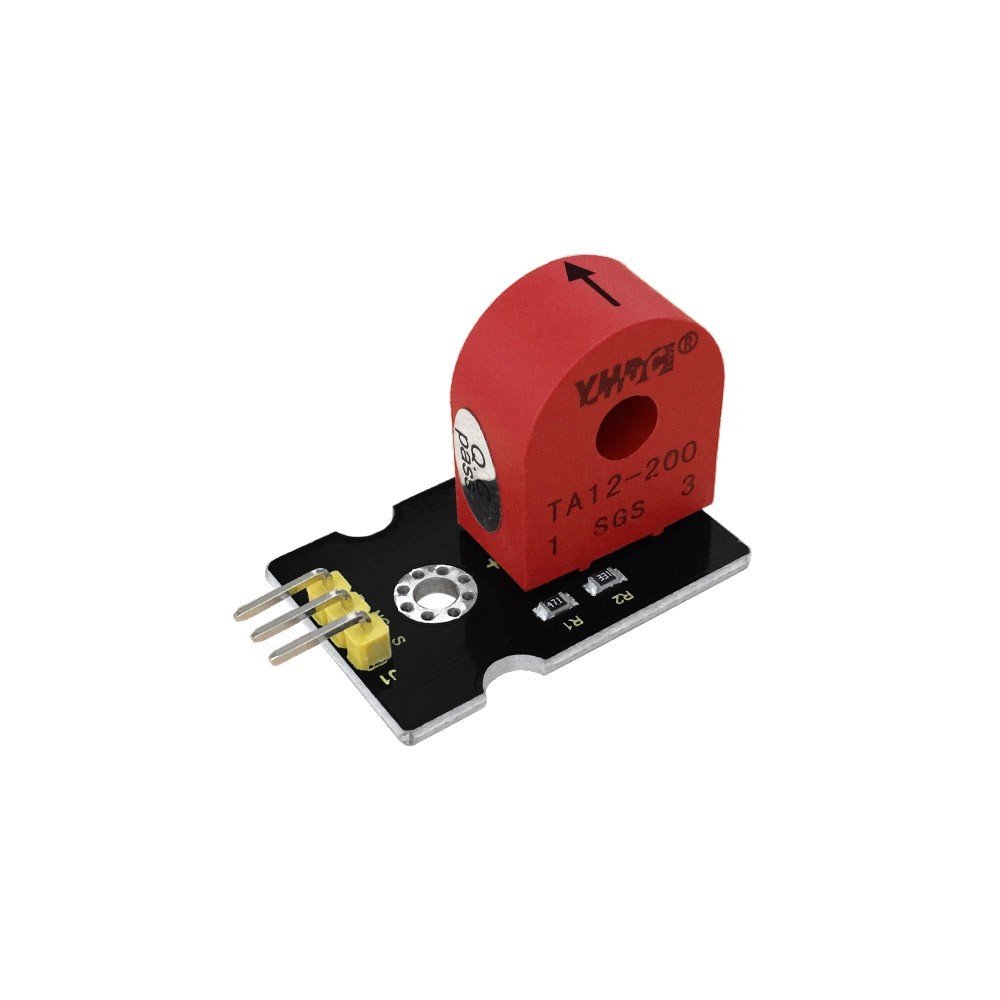

Keyestudio akım algılama sensörü, büyük bir akımı, gerilim çıkışının küçük bir genliğine dönüştüren bir akım sensörü olan TA12-200'den oluşur. Bu ürün AC akım tespiti için uygulanabilir ve maksimum tespit edilebilen akım 5 Ampere kadar çıkabilir. Akım sensörleri, özellikle 3P sensör kablosuyla Arduino adanmış sensör genişleme kartına da bağlanabilen Arduino denetleyicilerde, çevre duyarlılığı ile ilgili etkileşimli çalışmalarda kolayca kullanılabilir.

Özellikler

• Çalışma Gerilimi : 5V

• Akım tespiti : 5A'e kadar

• Çalışma frekansı : 20Hz-20KHz

• Veri tipi : analog giriş

• Yanma geciktirici UL94-VO'ya uygundur

• Dielektrik dayanımı 6000V AC / 1 dak

• Kullanımı: Elektrik yükü uzaktan izleme; faz indikatörü, güç ölçümü, motor çalışma durumu izlemesi olmayan giriş sinyallerinin elektronik kontrol sistemi olarak

Bağlantı Şeması

Örnek Kod

#define ELECTRICITY_SENSOR A0 // Analog input pin that sensor is attached to
float amplitude_current;               //amplitude current
float effective_value;       //effective current
void setup()
{
    Serial.begin(9600);
    pins_init();
}
void loop()
{
    int sensor_max;
    sensor_max = getMaxValue();
    Serial.print("sensor_max = ");
    Serial.println(sensor_max);
    //the VCC on the RobotBase interface of the sensor is 5v
    amplitude_current=(float)sensor_max/1024*5/800*2000000;
    effective_value=amplitude_current/1.414;//minimum_current=1/1024*5/800*2000000/1.414=8.6(mA)
                        //Only for sinusoidal alternating current
    Serial.println("The amplitude of the current is(in mA)");
    Serial.println(amplitude_current,1);//Only one number after the decimal point
    Serial.println("The effective value of the current is(in mA)");
    Serial.println(effective_value,1);
}
void pins_init()
{
    pinMode(ELECTRICITY_SENSOR, INPUT);
}
/*Function: Sample for 1000ms and get the maximum value from the SIG pin*/
int getMaxValue()
{
    int sensorValue;             //value read from the sensor
    int sensorMax = 0;
    uint32_t start_time = millis();
    while((millis()-start_time) < 1000)//sample for 1000ms
    {
        sensorValue = analogRead(ELECTRICITY_SENSOR);
        if (sensorValue > sensorMax)
        {
            /*record the maximum sensor value*/
            sensorMax = sensorValue;
        }
    }
    return sensorMax;
}

Sonuç

Yukarıdaki gibi kablolama işlemi tamamlandığında kodu yükleyin, sonra seri monitörü açın. Akımın büyüklüğü (akıma direkt bağlı olmadan) aşağıdaki gibi görünecektir.
