Keyestudio BBC Micro:Bit SK6812 4x8 LED Matrix Shield
Keyestudio BBC Micro:Bit SK6812 4x8 LED Matrix Shield

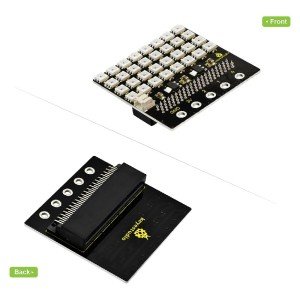

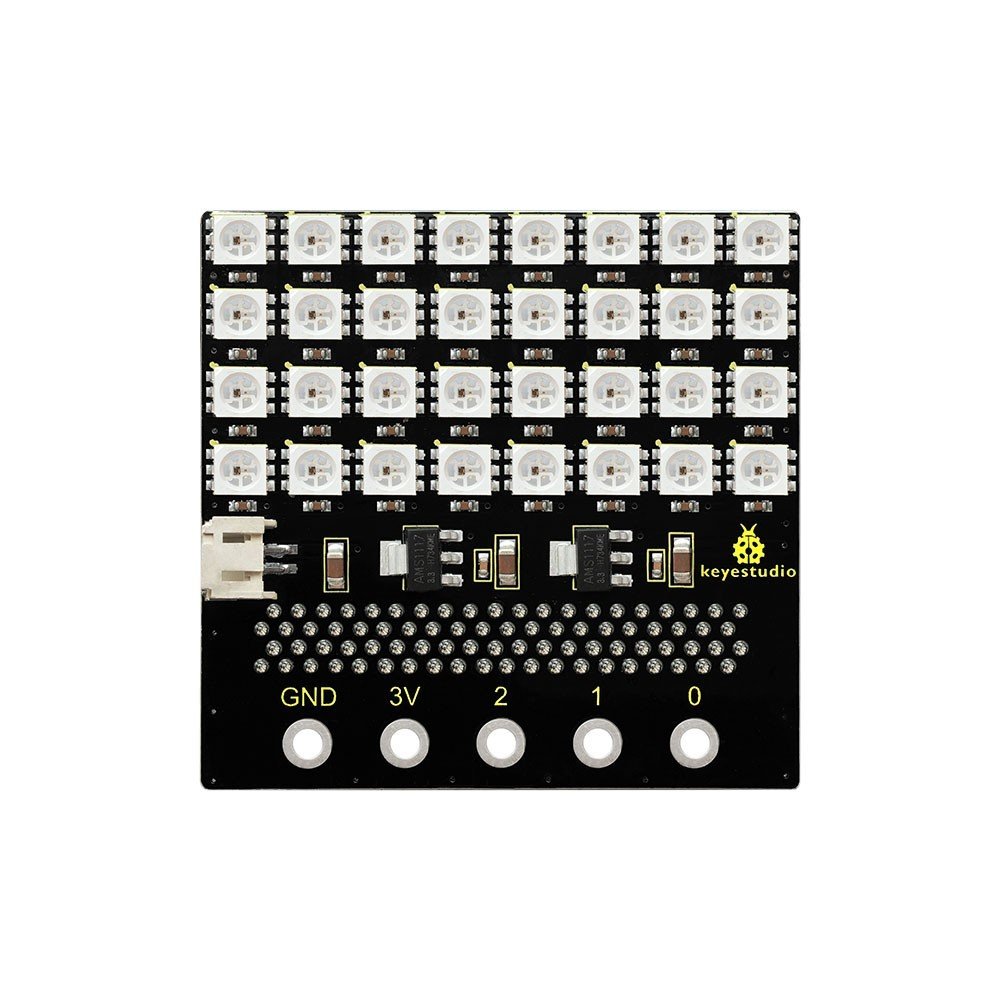

Keyestudio SK6812 4x8 LED matris shield, mikro:bit denetleyiciyle tam uyumlu 32 SK6812 LED ışıkla gelir. Yerleşik iki adet 3.3V regülatör yonganın, biri mikro:bit denetleyici, diğeri 32 SK6812 LED lambalar içindir. Shielde sadece DC 5-9V giriş yapılır. Kullanırken kontrol kodunu micro:bit kontrol panosuna yükleyip, ardından micro:bit'i shielde yerleştirin ve shielde DC5-9V besleme verin, böylece farklı renkler için 32 SK6812 LED ışıklarını kontrol edebilirsiniz.

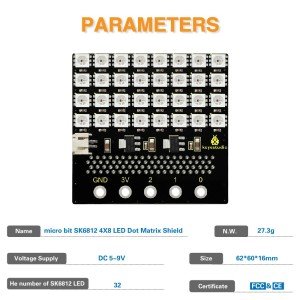

- Gerilim Beslemesi: DC 5-9V
- SK6812 LED'inin sayısı: 32
- 1) Parlaklık: R: 400-500MCD; G: 1000-1500MCD; B: 300-400MCD
- 2) Bant: R: 620-625NM; G: 520-522.5NM; B: 467.5-470NM
- 3) 5050 dahili SK6812 ışıklar akıllı ters bağlantı korumasına sahiptir, bu nedenle güç kaynağının ters bağlantısı kaynaklı IC hasarı konusunda endişelenmeyin.
- 4) SK6812IC kontrol devresi, LED ışık kaynağı ile ortak bir güç kaynağını paylaşır.
- 5) Kontrol devresi ve RGB yongası, tam bir harici kontrol pikseli oluşturan 5050 paket bileşenine entegre edilmiştir.
- 6) Dahili sinyal şekillendirme devresi vardır. Sinyali aldıktan sonra, her bir piksel noktası dalgasal şekillendirmeye girecek ve daha sonra çıkacaktır. Devrenin dalgasal distorsiyonunun yığılmayacağından emin olabilirsiniz.
- 7) Dahili açıkken güç sıfırlama ve kapatarak güç sıfırlama devresi.
- 8) Her pikselin üç ana rengi, 16777216 renk türünü tam olarak gösterebilmek için 256 seviyeli parlaklığa sahiptir. Tarama frekansı 400Hz/s'den daha düşük değil.
- 9) Seri zincir arayüzü vardır. Bir sinyal hattı üzerinden alıcı ve kod çözme verilerini tamamlayabilir.
- 10) Herhangi bir iki noktalı iletim mesafesi 5 metreyi geçmiyorsa herhangi bir devre eklemesine gerek yoktur.
- 11) Yenileme hızı 30 kare/saniye olduğunda, zincir sayısı 1024 puandan az değildir.
- 12) Veri aktarım hızı 800Kbps'ye kadar çıkabilir.
- 13) Işığın rengi oldukça tutarlı ve düşük maliyetlidir.
Bu SK6812 4X8 LED dot matrix shield mikro:bit anakartla birlikte kullanılmalıdır.
https://makecode.microbit.org adresini gidip aşağıdaki gibi arayüzü açın.
Test kodunu yazmadan önce paketi eklemeniz gerekir. Önce aşağıda gösterilen 'Add Package'i tıklayın.
Ardından, arama çubuğuna aşağıda gösterildiği gibi neopixel girin.
Paketi eklemek için neopixel simgesine tıklayın:
Neopiksel paketi başarıyla ekledikten sonra, Düzenleme çubuğunda Neopixel projesinin görüntüsünü görmelisiniz. Aşağıdaki gibi.
Test Code: / Test Kodu
Kodu micro:bit kontrol kartına yükleyin, ardından micro:bit'i shielde takın ve DC 5-9V güç kaynağını verin, sonunda ekrandaki LED'lerin parlak renklerini göreceksiniz. Aşağıdaki gibi.
