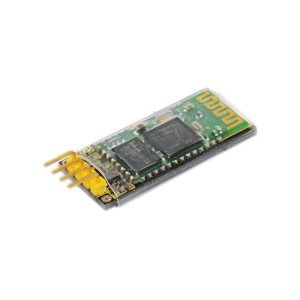

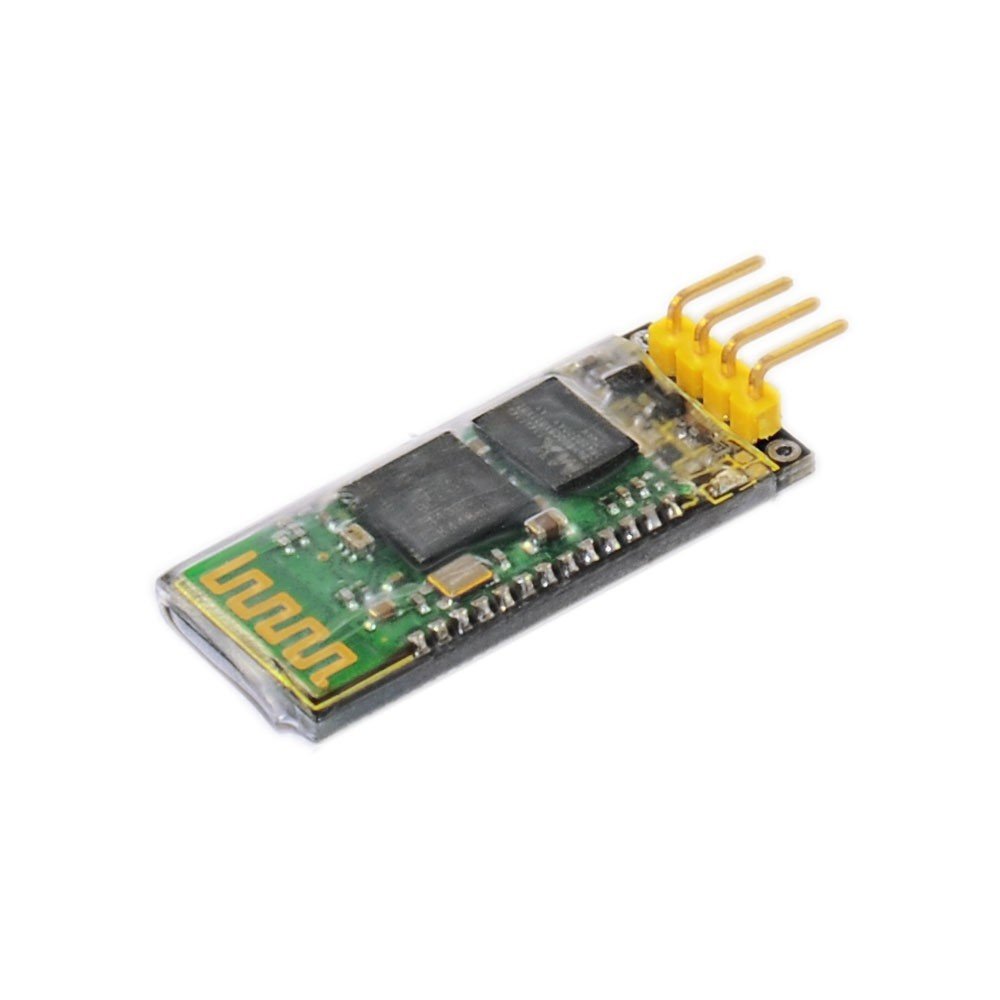

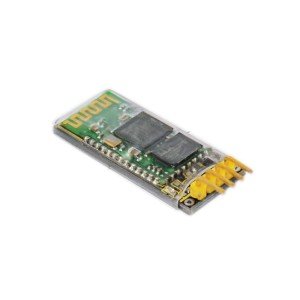

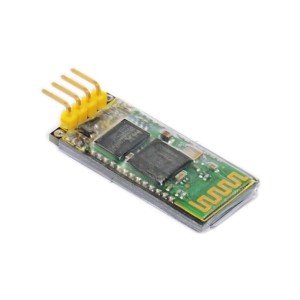

Keyestudio Bluetooth Modülü HC-06

Keyestudio Bluetooth Modülü HC-06

Bu Bluetooth modülü kolayca kablosuz seri veri iletimi sağlayabilir. En yaygın çalışma frekansı olan 2.4 GHz ISM frekans bandını kullanır (endüstriyel, bilimsel ve tıbbi). Bluetooth 2.1 + EDR standardını benimser. Bluetooth 2.1'de, farklı cihazların sinyal iletim süresi 0,5 saniyedir, böylece bluetooth çipinin iş yükü büyük ölçüde azaltılabilir ve bluetooth için daha fazla uyku süresi tasarruf edilebilir. Bu modül, kullanımı kolay ve genel tasarım/geliştirme döngüsünü basitleştiren seri arabirim ile donatılmıştır.

Özelikler

• Bluetooth protokolü: Bluetooth 2.1+ EDR standardı
• USB protokolü: USB v1.1 / 2.0
• Çalışma frekansı: 2.4GHz ISM frekans bandı
• Modülasyon modu: Gauss frekansı Shift Keying
• İletim gücü: ≤ 4dBm, ikinci aşama
• Hassasiyet: 0.1-84dBm% 0.1 Bit Error Rate'de
• Aktarım hızı: 2.1Mbps (Maks) / 160 kbps (Asenkron) ； 1Mbps / 1Mbps (Senkron)
• Güvenlik özelliği: Kimlik doğrulama ve şifreleme
• Desteklenen yapılandırma: Bluetooth seri bağlantı noktası (büyük ve küçük)
• Besleme Gerilimi: 5V DC 50mA
• Çalışma sıcaklığı: -20 - 55 ℃
• Boyut: 36.5 * 16mm
• Ağırlık: 4g

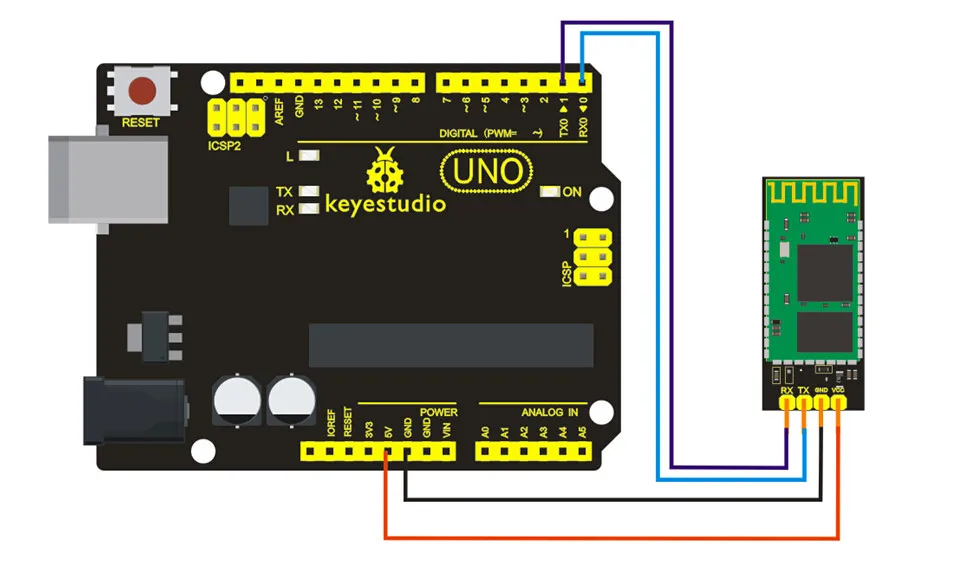

Bağlantı Şeması
