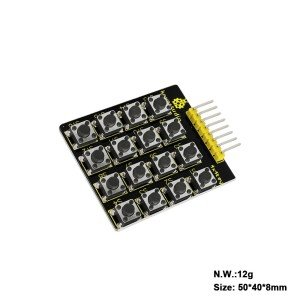

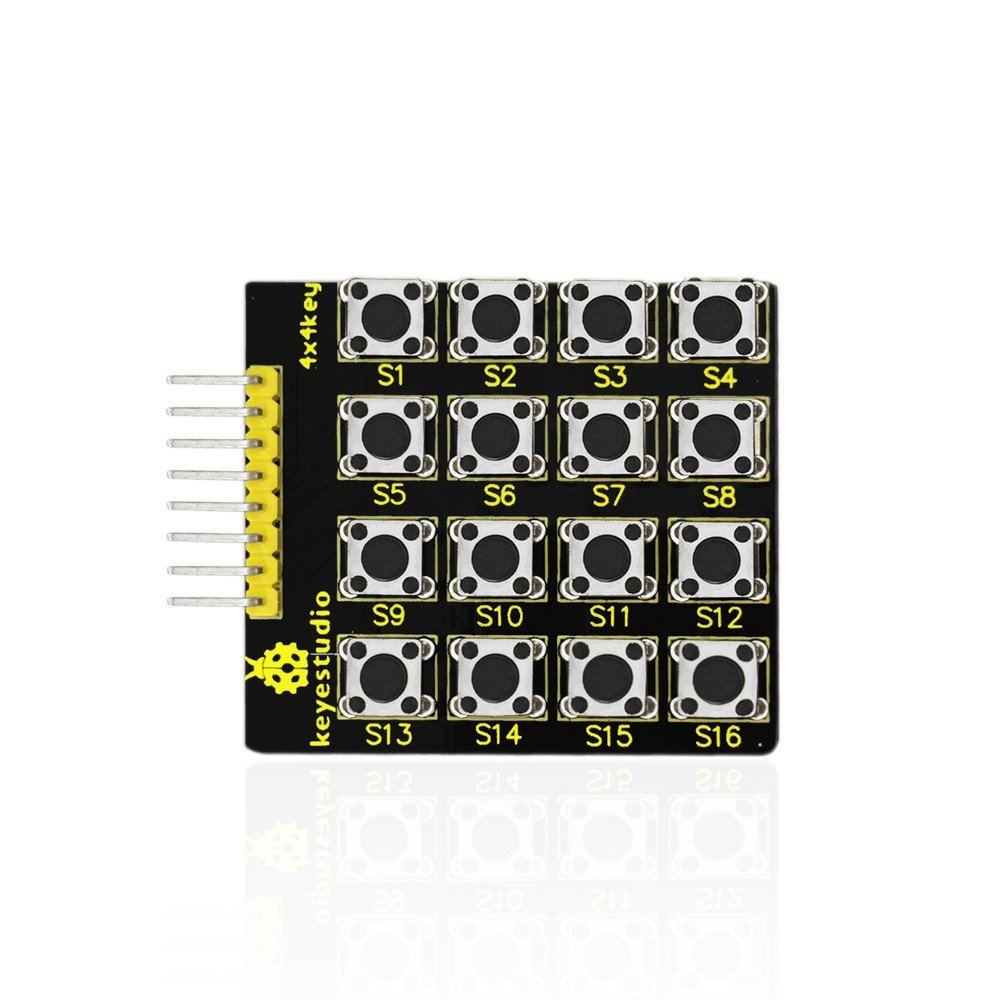

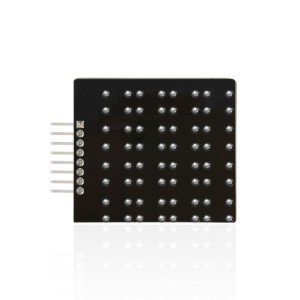

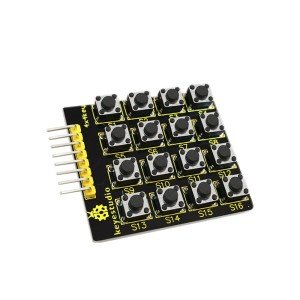

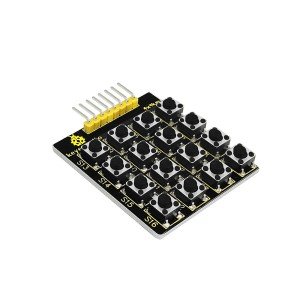

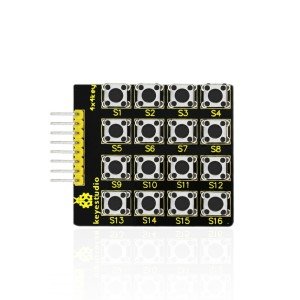

Keyestudio Büyük Buton 4*4 Matrix Tuş Takımı

Tanıtım

Mikrodenetleyici uygulama sistemlerinde insan-makine diyaloğunda klavye çok önemlidir. Bir butona bastığınızda, bir şeyi denetleyicinin I/O portuna bağlayabilirsiniz. Ancak I /O bağlantı noktası sınırlı sayıdayken çok sayıda butona ihtiyacınız olduğunda, bu 4*4 Matrix Tuş Takımı hiç şüphesiz en iyi seçimdir.
4*4 matris tuş takımı en çok kullanılan tuş takımı şeklidir. Mikrodenetleyici dünyasına girdiyseniz tuş takımı tanımlama teknolojisinde uzmanlaşmanız gerekir. Burada, 4*4 matris tuş takımının tanımlama yöntemini göstermek için bir örnek kullanacağız. Anahtar düzeni matris formundadır, bu nedenle yalnızca sekiz I/O bağlantı noktasıyla, I/O bağlantı noktası sayısından tasarruf sağlayarak 16 buton tanımlayabiliriz.

4*4 Büyük Buton modülü için pin düzeni:

Devre Bağlantısı

Pin 1-8'i, aşağıdaki resimdeki gibi dijital pin 2-9'a bağlayın.

Örnek Program

Bu buton modülünün örnek kodu "4*4 buton deneyi" klasöründedir. Öncelikle, "Keypad.zip" kütüphane dosyasını çıkarmanız ve "Arduino" klasörünün "kütüphaneler" alt klasörüne yerleştirmeniz gerekir.

Kodlar aşağıdaki gibidir:

#include
const byte ROWS = 4; // define row 4
const byte COLS = 4; // define column 4
char keys[ROWS][COLS] = {
{'1','2','3','A'},
{'4','5','6','B'},
{'7','8','9','C'},
{'*','0','#','D'}
};
// connect row ports of the button to corresponding IO ports on the board
byte rowPins[ROWS] = {2,3,4,5};
// connect column ports of the button to corresponding IO ports on the board
byte colPins[COLS] = {6,7,8,9};
// call class library performance function of Keypad
Keypad keypad = Keypad( makeKeymap(keys), rowPins, colPins, ROWS, COLS );
void setup(){
Serial.begin(9600);
}

void loop(){
char key = keypad.getKey();
if (key != NO_KEY){
Serial.println(key);
}
}

Kaynaklar

Video

PDF

https://drive.google.com/open?id=1Ps8G4qI5f4_PDAHvR1feZ2HVzHBHa-OM
