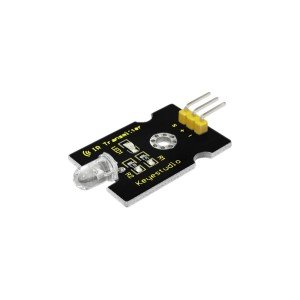

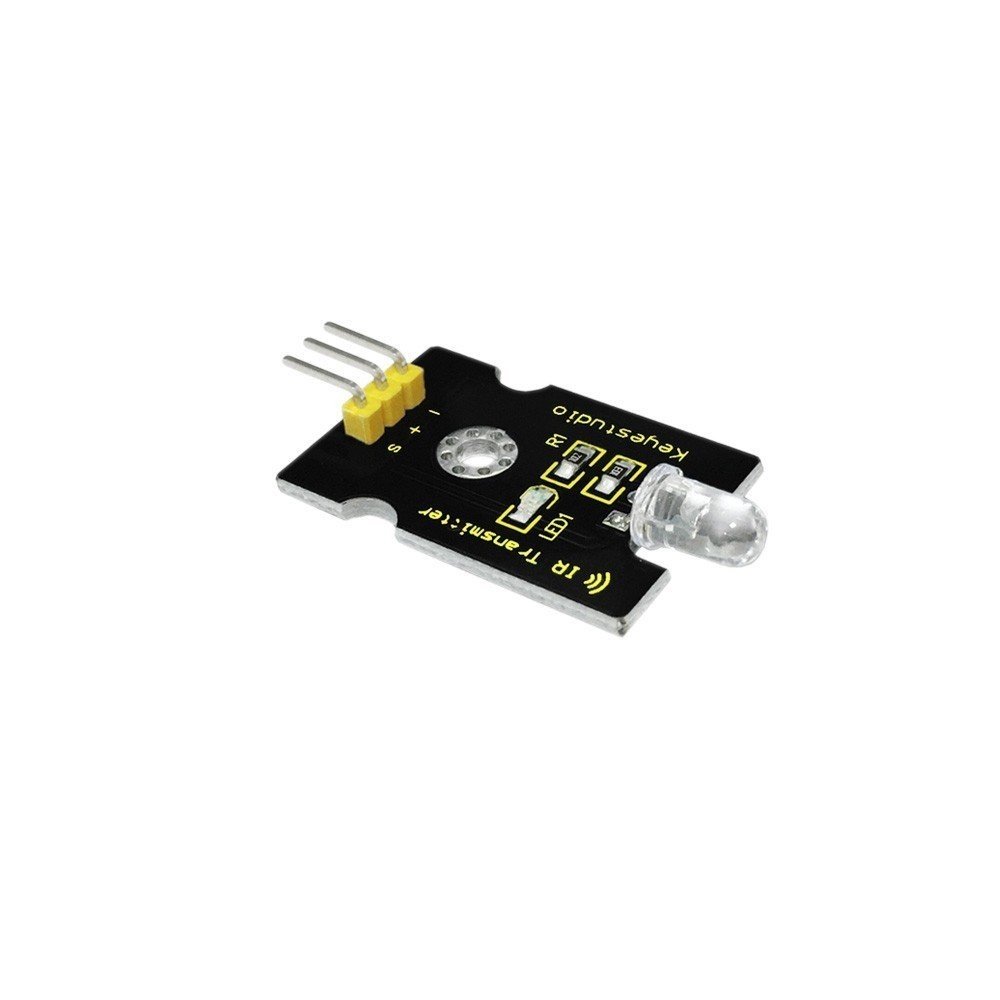

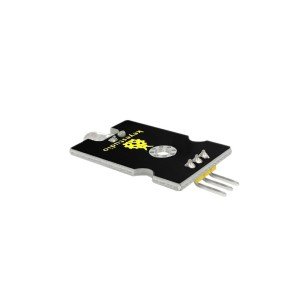

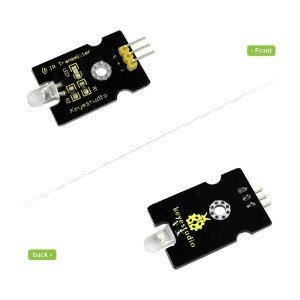

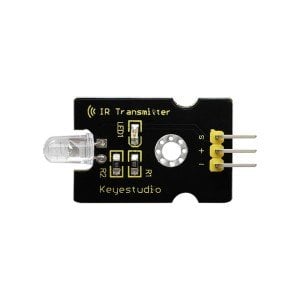

Keyestudio Dijital IR Verici Modül

Contents  (Hızlı Menü)

Introduction / Tanıtım

IR Transmitter Module is designed for IR communication which is widely used for operating the television device from a short line-of-sight distance. The remote control is usually contracted to remote.
Since infrared (IR) remote controls use light, they require line of sight to operate the destination device. The signal can, however, be reflected by mirrors, just like any other light sources.
If operation is required where no line of sight is possible, for instance when controlling equipment in another room or installed in a cabinet, many brands of IR extenders are available for this on the market. Most of these have an IR receiver, picking up the IR signal and relaying it via radio waves to the remote part, which has an IR transmitter mimicking the original IR control.
Infrared receivers also tend to have a more or less limited operating angle, which mainly depends on the optical characteristics of the phototransistor. However, it’s easy to increase the operating angle using a matte transparent object in front of the receiver.

IR  ( InfraRed )  verici modülü, yaygın olarak televizyon cihazını kısa bir görüş mesafesinden çalıştıran IR iletişimi için tasarlanmıştır. Uzaktan kumanda genellikle sadece 'kumanda' olarak da adlandırılır.
Kızılötesi (IR) uzaktan kumandalar ışık kullandığından, hedef cihazı çalıştırmak için görüş hattı gerekir. Bununla birlikte, sinyal, diğer tüm ışık kaynakları gibi, aynalarla da yansıtılabilir.
Herhangi bir görüş hattının mümkün olmadığı yerlerde, örneğin ekipmanı başka bir odadan kontrol ederken veya bir kabine monte edeceksek,  bunun için piyasada birçok IR genişletici ürün mevcuttur. Bunların çoğu üzerlerindeki IR alıcısıyla, IR sinyalini radyo dalgalarına çevirip, orijinal IR kontrolünü taklit eden bir IR vericisine sahip olan, uzaktaki başka bir cihaza iletir.
Kızılötesi alıcılar ayrıca, çoğunlukla fototransistörün optik özelliklerine bağlı olarak az veya çok sınırlı bir çalışma açısına sahiptirler. Ancak, alıcının önüne mat saydam bir nesne koyularrak çalışma açısı kolayca arttırılabilir.

Specifications / Özellikler

• Power Supply: 3.3-5V
• Infrared Center Frequency: 850nm-940nm
• Infrared Emission Angle: about 20 degree
• Infrared Emission Distance: about 1.3m (5V 38Khz)
• Interface Socket: JST PH2.0
• Mounting Hole: inner diameter is 3.2mm, spacing is 15mm
• Size: 35*20mm
• Weight: 3g

• Güç Kaynağı: 3.3-5V
• Kızılötesi Merkez Frekansı: 850nm-940nm
• Kızılötesi Emisyon Açısı:  yaklaşık 20 derece
• Kızılötesi Emisyon Mesafesi:  yaklaşık 1.3m (5V 38Khz)
• Arayüz Soketi: JST PH2.0
• Montaj deliği: iç çapı 3.2mm, boşluk 15mm
• Ebat:  35*20mm
• Ağırlık: 3g

Connection Diagram / Bağlantı Şeması

Sample Code / Örnek Kod

int led = 3;
void setup() {
   pinMode(led, OUTPUT);
}
void loop() {
  digitalWrite(led, HIGH);
  delay(1000);
  digitalWrite(led, LOW);
  delay(1000);
}

In the darkness of the environment, you are going to see blinking blue light on phone's screen when using camera to shoot the infrared LED.

Kızılötesi LED ışığını çıplak gözle göremezsiniz. Ancak karanlık ortamda bir telefon kamerası kullanarak LED sinyallerini görebilirsiniz.

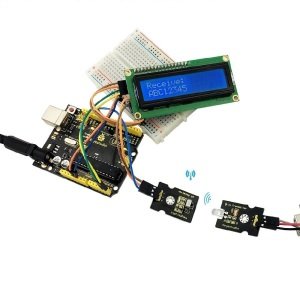

Infrared Remote/Communication: / Kızılötesi Kumanda - İletişim

Hardware List / Donanım Listesi

• UNO R3 x2
• Digital IR Receiver x1
• IR Transmitter Module x1

• UNO R3 x2
• Dijital IR Alıcısı x1
• IR Verici Modülü x1

Get Arduino library Arduino-IRremote and install it

Arduino kütüphanesden Arduino-IRremote edinin.

Connection Diagram / Bağlantı Şeması

IR Transmitter: same as above, Notice: Arduino-IRremote only supports D3 as transmitter.

IR Verici: Yukarıdakiyle aynı,  Dikkat: Arduino-IRremote verici olarak yalnızca D3'ü destekler.

IR Receiver: connect it to D11 port.

IR Alıcısı: D11 portuna bağlayın.

Upload code to the UNO connected with IR Transmitter:

UNO'ya bağlı IR Vericiye kodu yükleyin:

 #include
  IRsend irsend;
 void setup()
 {}
 void loop() {
  irsend.sendRC5(0x0, 8); //send 0x0 code (8 bits)
     delay(200);
  irsend.sendRC5(0x1, 8);
     delay(200); }

Upload code to the UNO connected with IR Receiver:

UNO'ya bağlı IR Alıcısına kodu yükleyin:

#include
 const int RECV_PIN = 11;
 const int LED_PIN = 13;
 IRrecv irrecv(RECV_PIN);
 decode_results results;
 void setup()
 {Serial.begin(9600);
   irrecv.enableIRIn(); // Start the receiver
 }
  void loop()
 {if (irrecv.decode(&results))
   { if ( results.bits > 0 )
     {
       int state;
       if ( 0x1 == results.value )
       {
         state = HIGH;
       }
       else
       {
       	state = LOW;
       }
 		digitalWrite( LED_PIN, state );
     }
  irrecv.resume();        // prepare to receive the next value
   }}

Test Result / Test Sonucu

The "L" LED of the shield connected with IR Receiver will blink when IR Receiver faces to IR Transmitter.

IR Vericisi ve IR Alıcısı birbirini gördüğünde, IR Alıcısının bağlı olduğu shield 'in LED'i  yanıp söcektir

Resources / Kaynaklar

Video

PDF

https://drive.google.com/open?id=1Ky2CEGsSo43gLSaQogMFKN1onEYTaEfm
