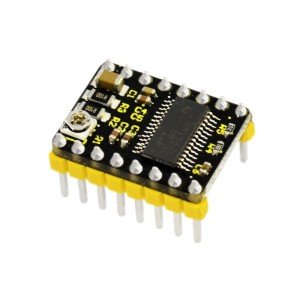

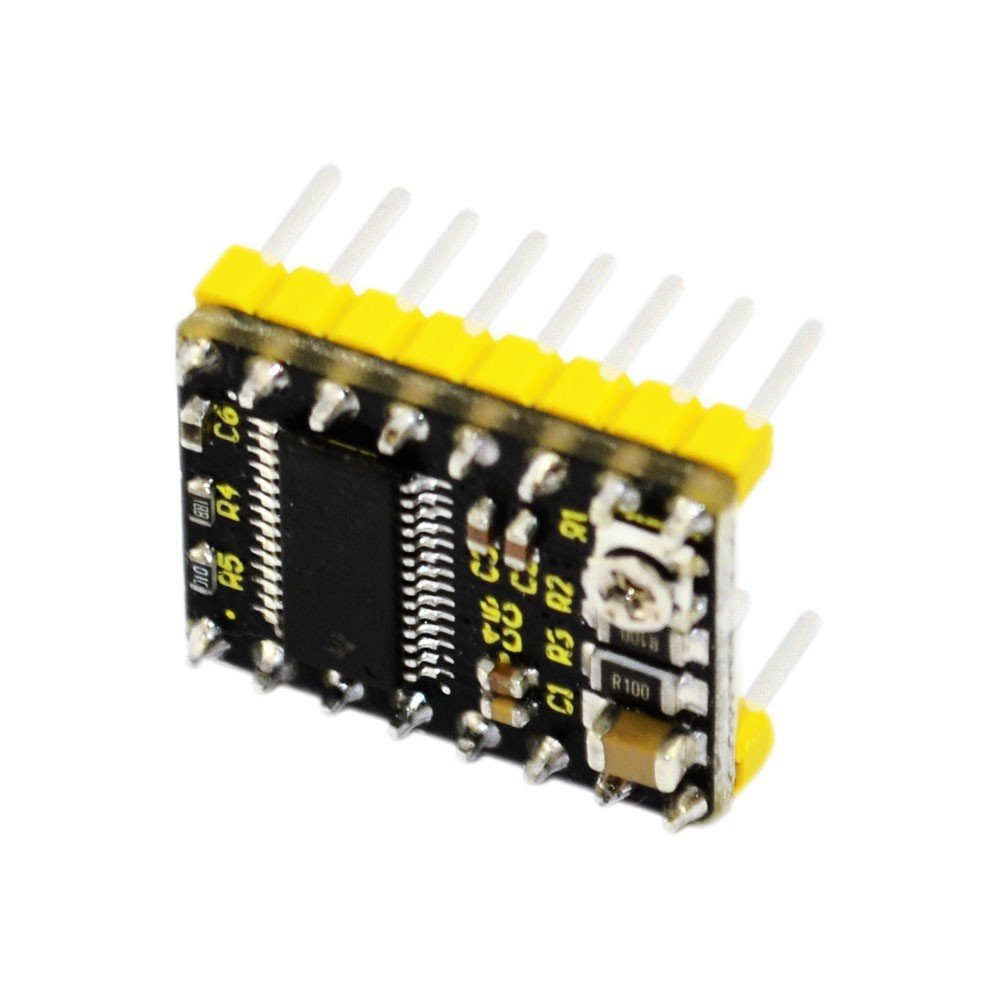

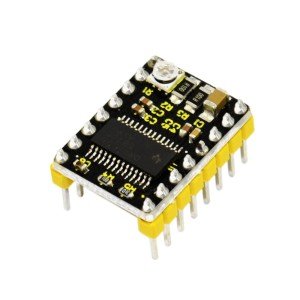

Keyestudio DRV8825 3D Yazıcı için Step Motor Sürücüsü

Tanıtım

DRV8825 step motor sürücü taşıyıcı, TI'lar için bir koparma kartıdır  DRV8825 mikro adımlayan bipolar step motor sürücüsü. Modülde bir A4988'imizle neredeyse aynı olan pin çıkışı ve arayüz step motor sürücü taşıyıcıları, böylece daha yüksek performanslı olarak kullanılabilir  Birçok uygulamada bu kartlar için damla değiştirme.
DRV8825, ayarlanabilir akım sınırlaması, aşırı akım ve aşırı sıcaklık koruması ve altı mikro adım çözünürlüğü 1/32-aşama). 8.2-45V arasında çalışır ve yaklaşık olarak  Soğutucu veya cebri hava akışı olmadan faz başına 1.5A (en fazla Bobin başına 2.2 A yeterli ek soğutmaya sahip).

Özellikler

• 8.2V ~ 45V 2.5A içinde step motorları sürmek için uygundur ；
• Basit adım ve yön kontrol arayüzü;
• Altı farklı adım çözünürlüğü: tam adım, yarım adım, 1/4 adım, 1/8 adım, 1/16 adım ve 1/32 adım;
• Ayarlanabilir akım kontrolü, maksimum akım çıkışını ayarlamanızı sağlar kademenizin üzerindeki voltajları kullanmanızı sağlayan bir potansiyometre ile daha yüksek adım oranları elde etmek için motorun nominal voltajı
• Doğru akım bozunma modunu otomatik olarak seçen akıllı doğrama kontrolü (hızlı bozunma veya yavaş bozunma);
• Aşırı sıcaklıkta termal kapatma, aşırı akım kapatma ve düşük voltaj kilitleme;
• Şasiye kısa devre ve kısa devre koruması.

Kaynaklar

PDF File:
https://drive.google.com/open?id=1PQ6wB2fxarPST5ngEtnCKmGUWVfvQELS
