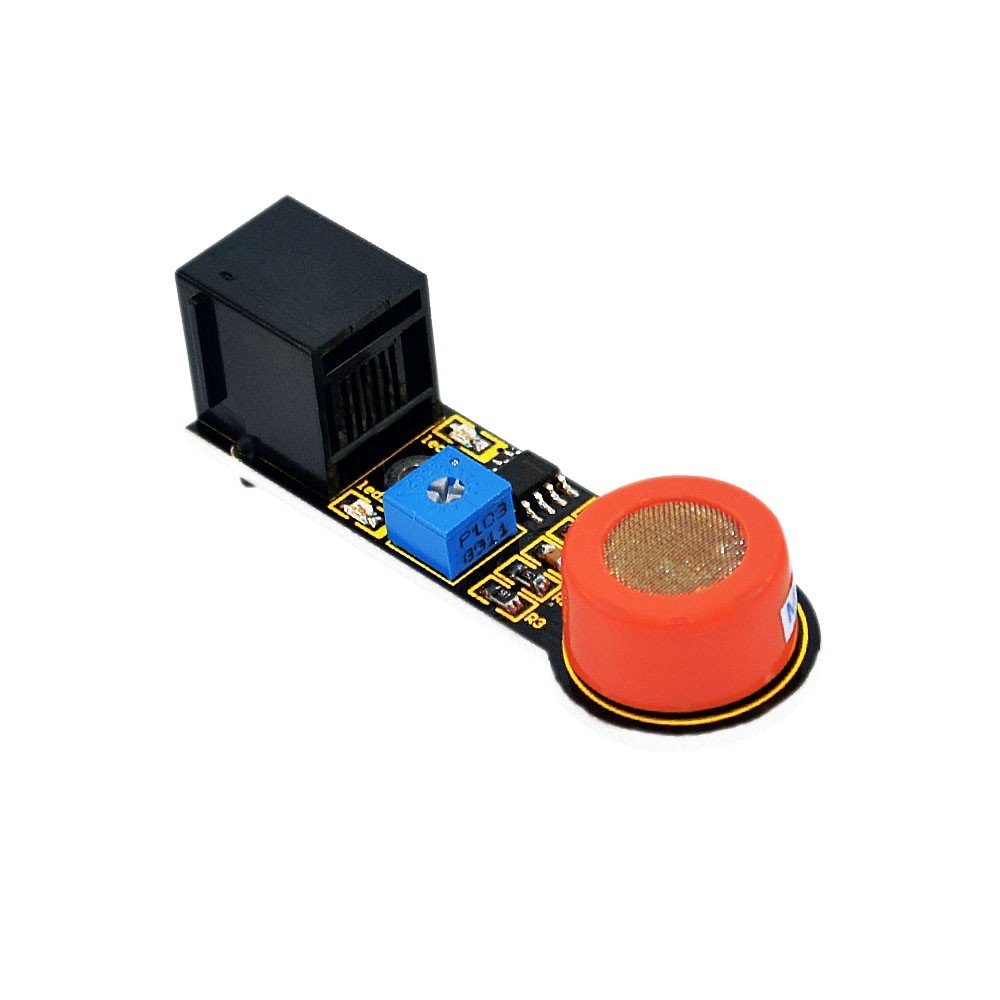

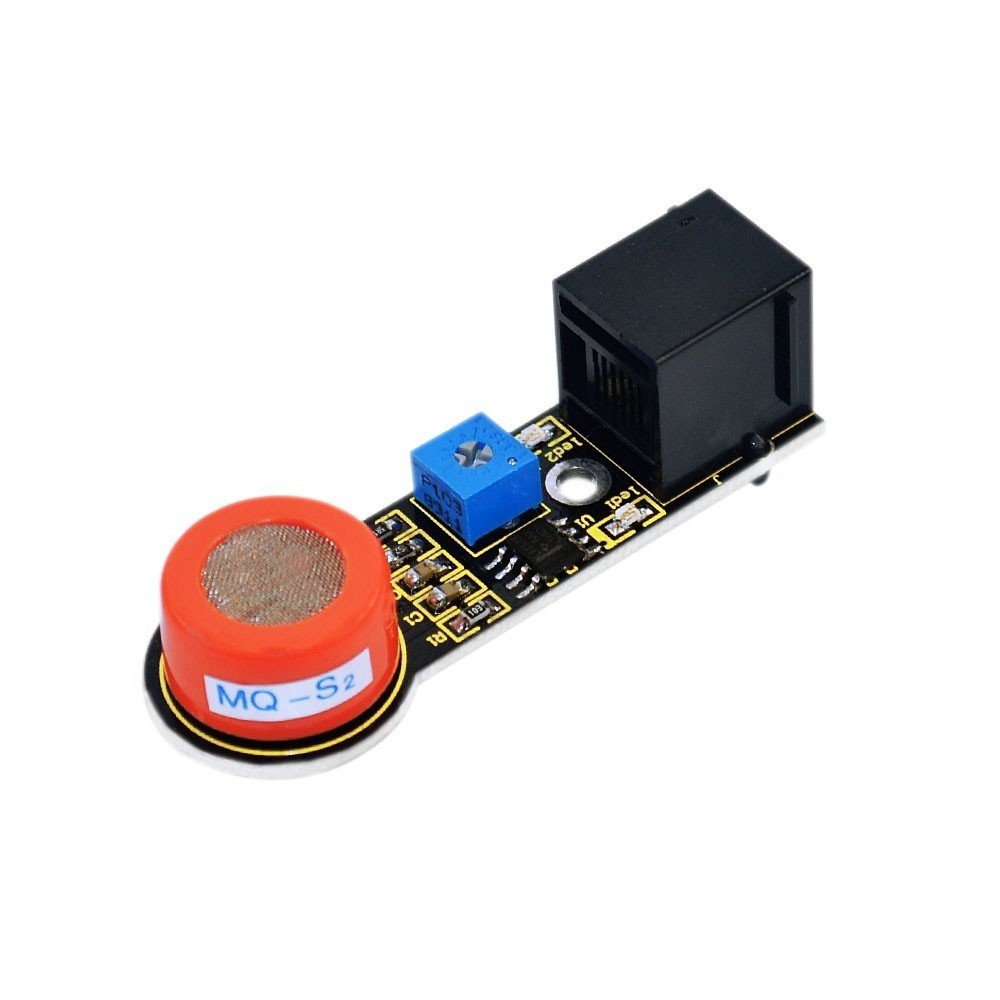

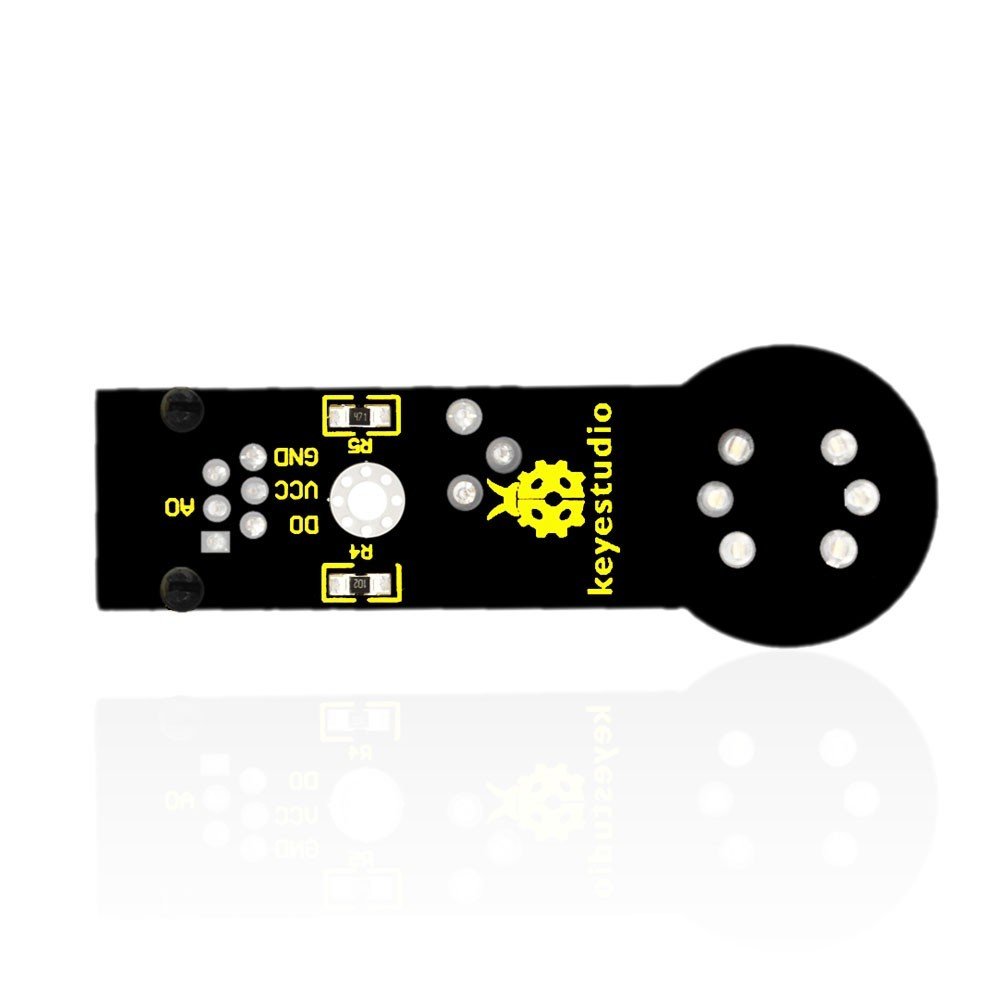

Keyestudio EASY Plug Analog Alkol Sensörü

Contents

Keyestudio EASY Plug Analog Alkol Sensörü

Tanıtım

Bu analog gaz sensörü – MQ3 alkolü tespit etmek için uygundur. Bir Nefes analiz cihazında kullanılabilir. Ayrıca alkole ve Benzine karşı düşük hassasiyete sahiptir. Hassasiyet potansiyometre ile ayarlanabilir.
Not: bu modülün EASY fiş kontrol kartı ile birlikte kullanılması gerekir.

Özellikler

• Interface: Easy plug
• Güç kaynağı: 5V
  Sensör tipi: Dijital ve Analog
  Hızlı tepki ve yüksek hassasiyet
  Basit tahrik devresi
  Kararlı ve uzun servis ömrü
  Boyut: 56 * 15mm
  Ağırlık: 8g

Connection Diagram

Sample Code

int gas_din=18;
int gas_ain=A5;
int led=13;
int ad_value;
void setup()
{
  pinMode(led,OUTPUT);
  pinMode(gas_din,INPUT);
  pinMode(gas_ain,INPUT);
  Serial.begin(9600);
}
void loop()
{
  ad_value=analogRead(gas_ain);
  if(digitalRead(gas_din)==LOW)
  {
    digitalWrite(led,HIGH);
    Serial.println("Alcohol leakage ");
    Serial.println(ad_value);
  }
  else
  {
    digitalWrite(led,LOW);
Serial.println("Alcohol not leak");
Serial.println(ad_value);
  }
  delay(500);
}

Resources

PDF

https://drive.google.com/open?id=1gmQEiYVBBGhconDRPIVlk7cxvtV65L-S
