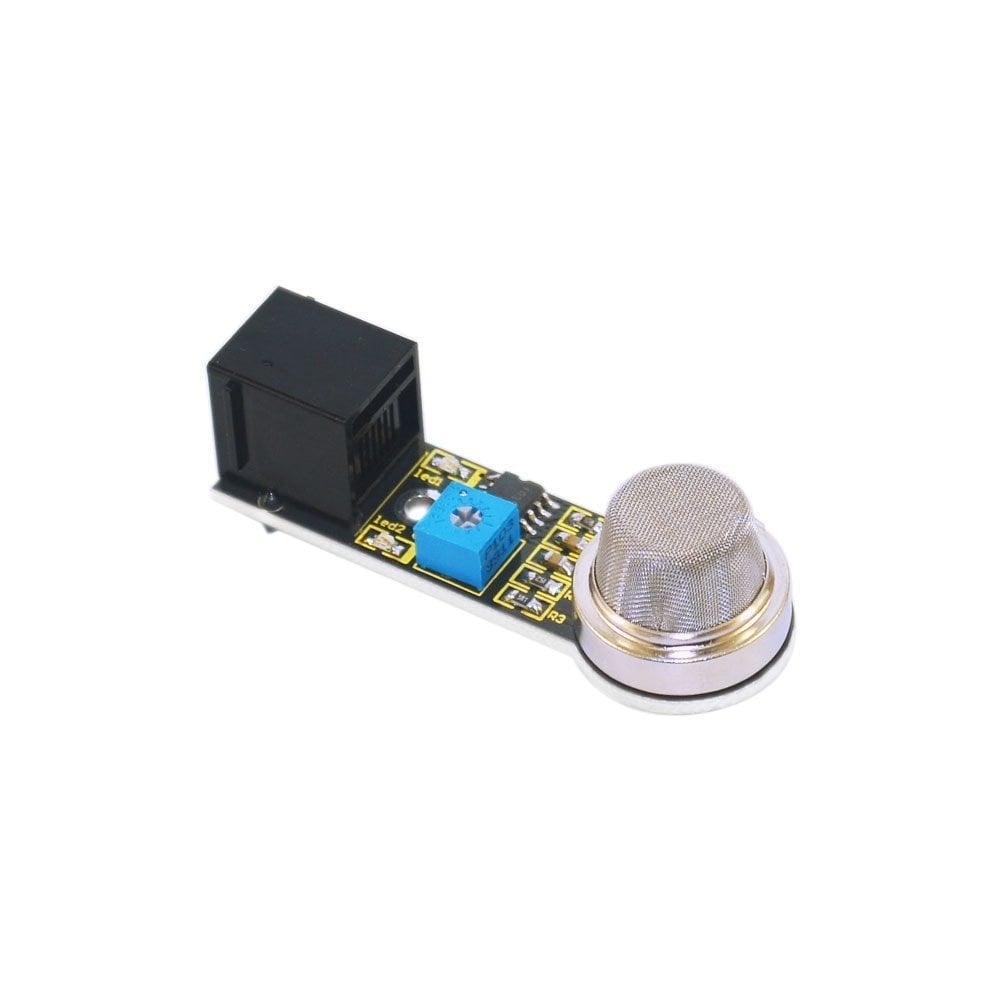

Keyestudio EASY plug Analog Gaz Sensörü

Tanıtım

Bu analog gaz sensörü – MQ2, tüketici elektroniği ve endüstriyel pazarlarda gaz kaçağı tespit ekipmanında kullanılır. Bu sensör LPG, I-bütan, propan, metan, alkol, Hidrojen ve dumanı tespit etmek için uygundur. Yüksek hassasiyete ve hızlı tepkiye sahiptir. Ek olarak, hassasiyet potansiyometre ile ayarlanabilir.
Not: bu modülün EASY fiş kontrol kartı ile birlikte kullanılması gerekir.

Özellikler

• Interface: Easy plug

Güç kaynağı: 5V

Arayüz tipi: Dijital ve Analog

Geniş tespit kapsamı

Hızlı tepki ve yüksek hassasiyet

Basit tahrik devresi

Kararlı ve uzun kullanım ömrü

Boyut: 56 * 20mm

Ağırlık: 10g

Connection Diagram

Sample Code

int gas_din=18;
int gas_ain=A5;
int led=13;
int ad_value;
void setup()
{
  pinMode(led,OUTPUT);
  pinMode(gas_din,INPUT);
  pinMode(gas_ain,INPUT);
  Serial.begin(9600);
}
void loop()
{
  ad_value=analogRead(gas_ain);
  if(digitalRead(gas_din)==LOW)
  {
    digitalWrite(led,HIGH);
    Serial.println("Gas leakage");
    Serial.println(ad_value);
  }
  else
  {
    digitalWrite(led,LOW);
Serial.println("Gas not leak");
Serial.println(ad_value);
  }
  delay(500);
}

Resources

PDF

https://drive.google.com/open?id=1pyThscSF3TAERFTrTj7xfPnUuO15KSsR
