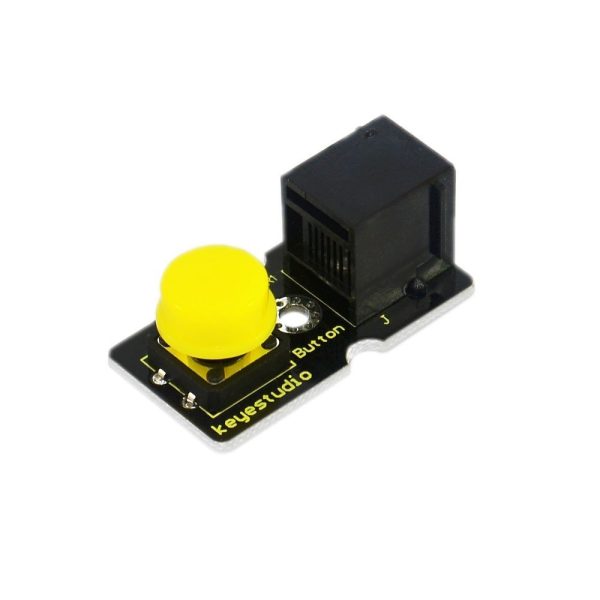

Keyestudio EASY plug Dijital Basma Düğmesi

Tanıtım

Arduino, Raspberry Pi platformlarında yaygın olarak uygulanan temel bir uygulama modülüdür. Düğmeye basıldığında, yüksek seviye sinyali verir; düğmeyi bıraktığınızda, düşük seviye sinyali verir. Arduino’nun ilk zevkinize sahip olmak için bir IO portuna takabilirsiniz.
Not: Bu modülün EASY Plug kontrol kartı ile birlikte kullanılması gerekir.

Özellikler

• Interface: Easy plug
• Besleme Gerilimi: 3.3V to 5V
       Büyük tuş takımı ve yüksek kaliteli birinci sınıf kapak
       Standart montaj yapısı (merkezden uzaklık olarak 5 mm’nin katları olan iki 3mm çaplı delik)
       Sensör tipi: Dijital
       Boyut: 38 * 20mm
       Ağırlık: 6g

Connection Diagram

Sample Code

/* # When you push the digital button, the Led 13 on the board will turn on. Otherwise,the led turns off.
*/
int ledPin = 13;                // choose the pin for the LED
int inputPin = 11;               // Connect sensor to input pin 11
void setup() {
 pinMode(ledPin, OUTPUT);      // declare LED as output
 pinMode(inputPin, INPUT);     // declare pushbutton as input
}
void loop(){
 int val = digitalRead(inputPin);  // read input value
 if (val == HIGH) {            // check if the input is HIGH
   digitalWrite(ledPin, LOW);  // turn LED OFF
 } else {
   digitalWrite(ledPin, HIGH); // turn LED ON
 }
}

Resources

PDF

https://drive.google.com/open?id=1n231PI2jg8BQcIFIccbpYRfGLHEpQoP0
