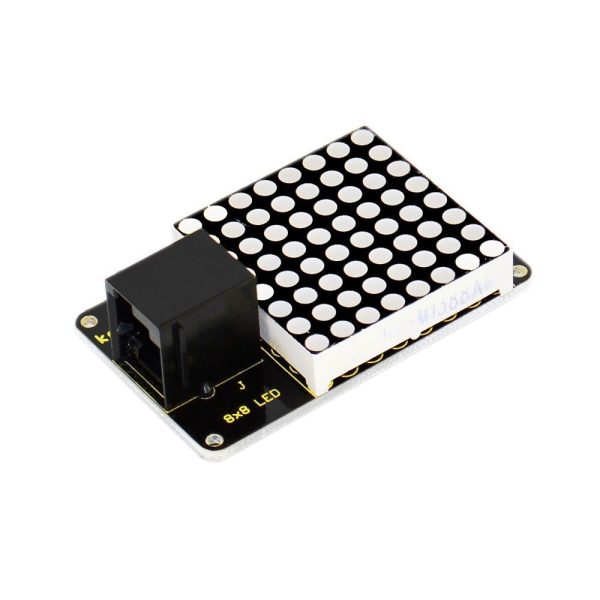

Keyestudio EASY plug I2C 8x8 LED Matrix

Contents

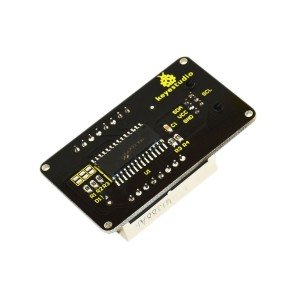

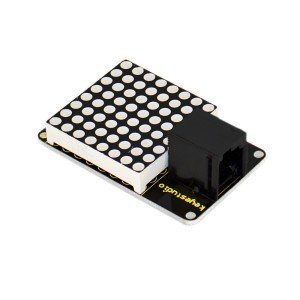

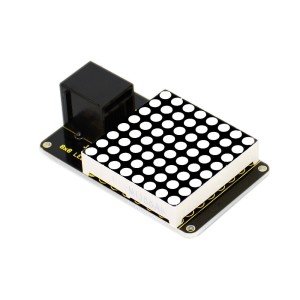

EASY plug I2C 8x8 LED Matrix

Introduction

Tek bir LED'den daha iyi ne olabilir? Çok sayıda LED! Küçük bir ekran yapmanın eğlenceli bir yolu 8x8 matris kullanmaktır. Bu matris, tüm ağır kaldırma işlemlerini sizin için yapan bir sürücü çipi kullanır: Dahili bir saati vardır, böylece ekranı çoğaltırlar. Hepsi de basit bir I2C arayüzü ile ultra parlak, tutarlı renkler, 1/16 adım ekran karartma için sabit akım sürücüleri kullanırlar.
Not: bu modülün EASY fiş kontrol kartı ile birlikte kullanılması gerekir.

Specification

• Interface: Easy plug
Besleme gerilimi: 4.5V-5.5V
Maksimum ekran: 16 * 8
Boyut: 53 * 32mm
Ağırlık: 6g

Connection Diagram

Sample Code

Libraries Download：[1]

#include
#include "Adafruit_LEDBackpack.h"
#include "Adafruit_GFX.h"

#ifndef _BV
  #define _BV(bit) (1<<(bit))
#endif


Adafruit_LEDBackpack matrix = Adafruit_LEDBackpack();

uint8_t counter = 0;

void setup() {
  Serial.begin(9600);
  Serial.println("HT16K33 test");

  matrix.begin(0x70);  // pass in the address
}

void loop() {
  // paint one LED per row. The HT16K33 internal memory looks like
  // a 8x16 bit matrix (8 rows, 16 columns)
  for (uint8_t i=0; i<8; i++) {
    // draw a diagonal row of pixels
    matrix.displaybuffer[i] = _BV((counter+i) % 16) | _BV((counter+i+8) % 16)  ;
  }
  // write the changes we just made to the display
  matrix.writeDisplay();
  delay(100);

  counter++;
  if (counter >= 16) counter = 0;
}

Resources

PDF:

https://drive.google.com/open?id=1iW_blKJOTVfpvgzGpAjdWBostwK-Tu6Q

Code Libraries Download:

https://drive.google.com/open?id=133xsJC5jvIkjZKpvcl5yu0Wp24m4_6kM
