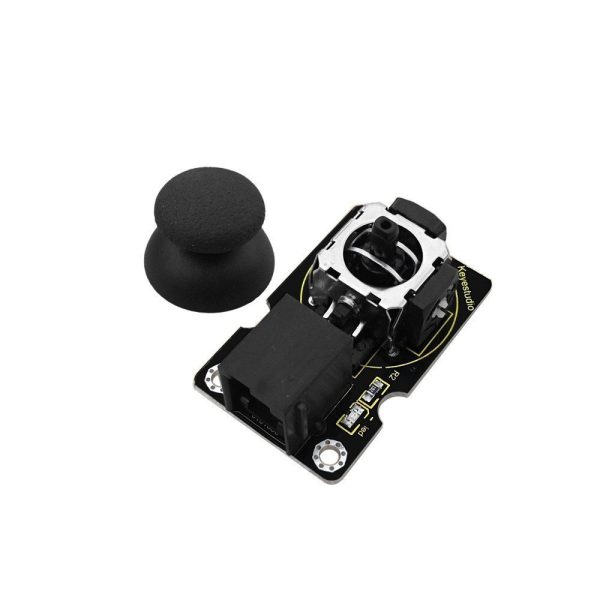

EASY plug Joystick Modül
Tanıtım
EASY plug Joystick Modülünün EASY plug Kontrol kartı V2.0 kontrol kartı ile kullanılması gerekir. Modül, çok kolay ve kullanışlı olan bir hat ile joystick modülü arayüzüne bağlanır. Birçok robot projesi için joystick gerekir. Bu modül uygun fiyatlı bir çözüm sunar. Robot, iki analog girişe bağlanarak X, Y kontrolü ile komutlarınızda. Ayrıca dijital bir pime bağlı bir anahtar vardır.
Özellikler
- Besleme Gerilimi: 5V
Arayüz: joystick modülü bağlantı noktası
Ağırlık: 12.6g
Connection Diagram
Sample Code
int JoyStick_X = 6; //x
int JoyStick_Y = 7; //y
int JoyStick_Z = 2; //key
void setup()
{
pinMode(JoyStick_Z, INPUT);
Serial.begin(9600); // 9600 bps
}
void loop()
{
int x,y,z;
x=analogRead(JoyStick_X);
y=analogRead(JoyStick_Y);
z=digitalRead(JoyStick_Z);
Serial.print(x ,DEC);
Serial.print(",");
Serial.print(y ,DEC);
Serial.print(",");
Serial.println(z ,DEC);
delay(100);
}
Result
After connecting the power and burning the code, please open the
serial monitor, and set the baud rate of 9600, turn the joystick, press
the rocker button, and you can see the different value, as the diagram
shown below.
Resources
File PDF:
https://drive.google.com/open?id=1bwMVB2CA3Q-XeBaUQEIpO-Wil4Yu_6pi
