Keyestudio EASY plug OLED Modül

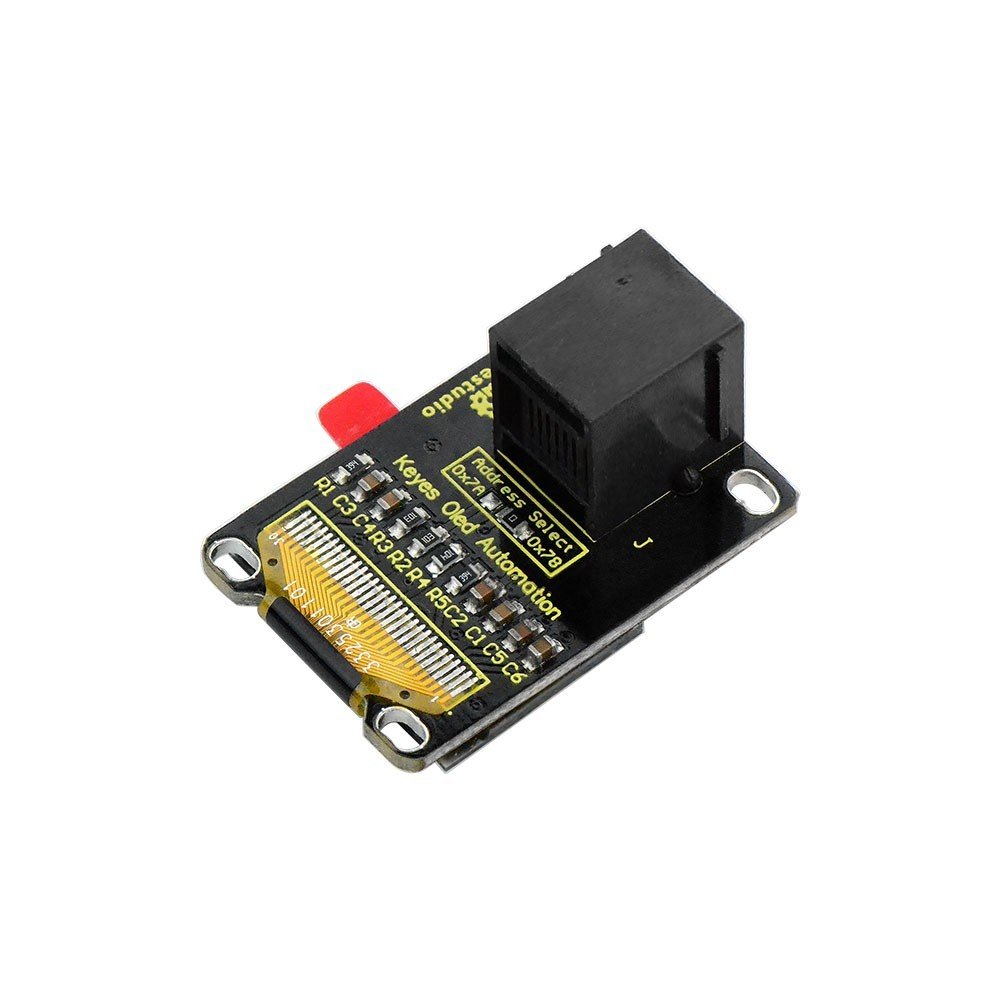

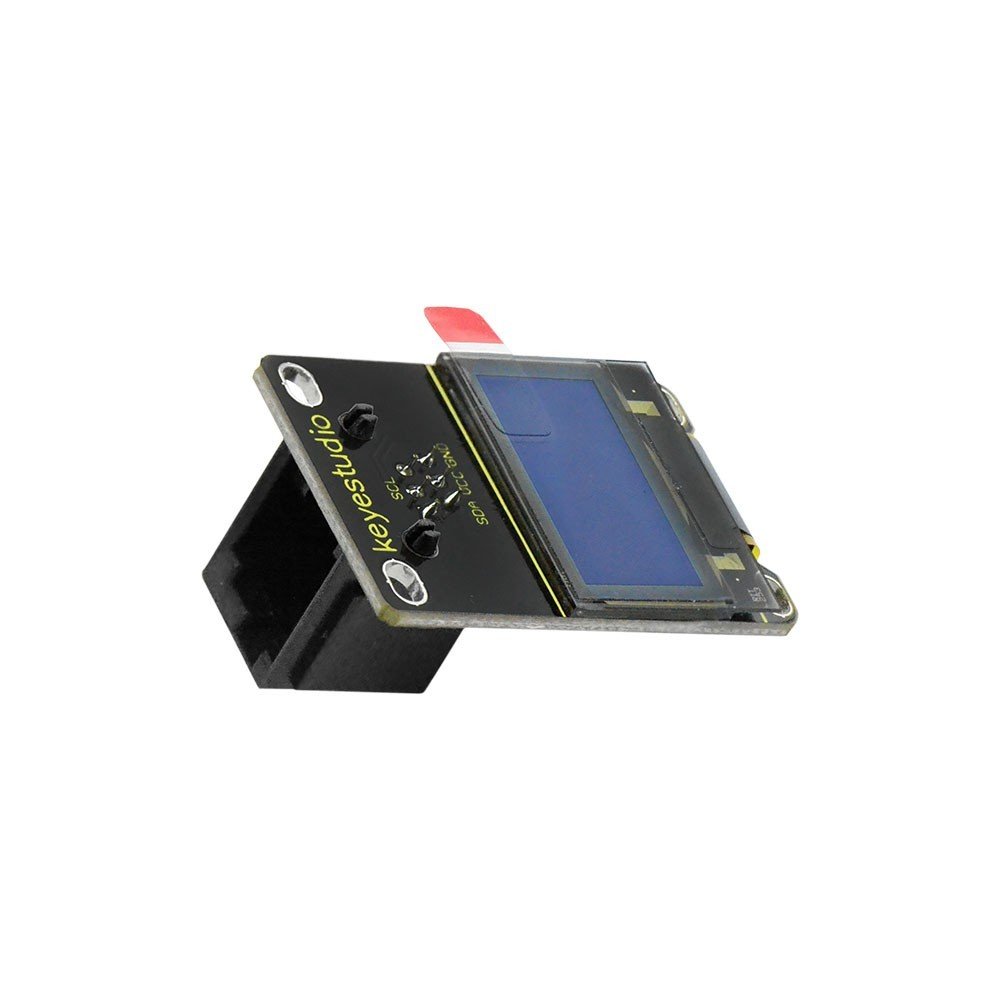

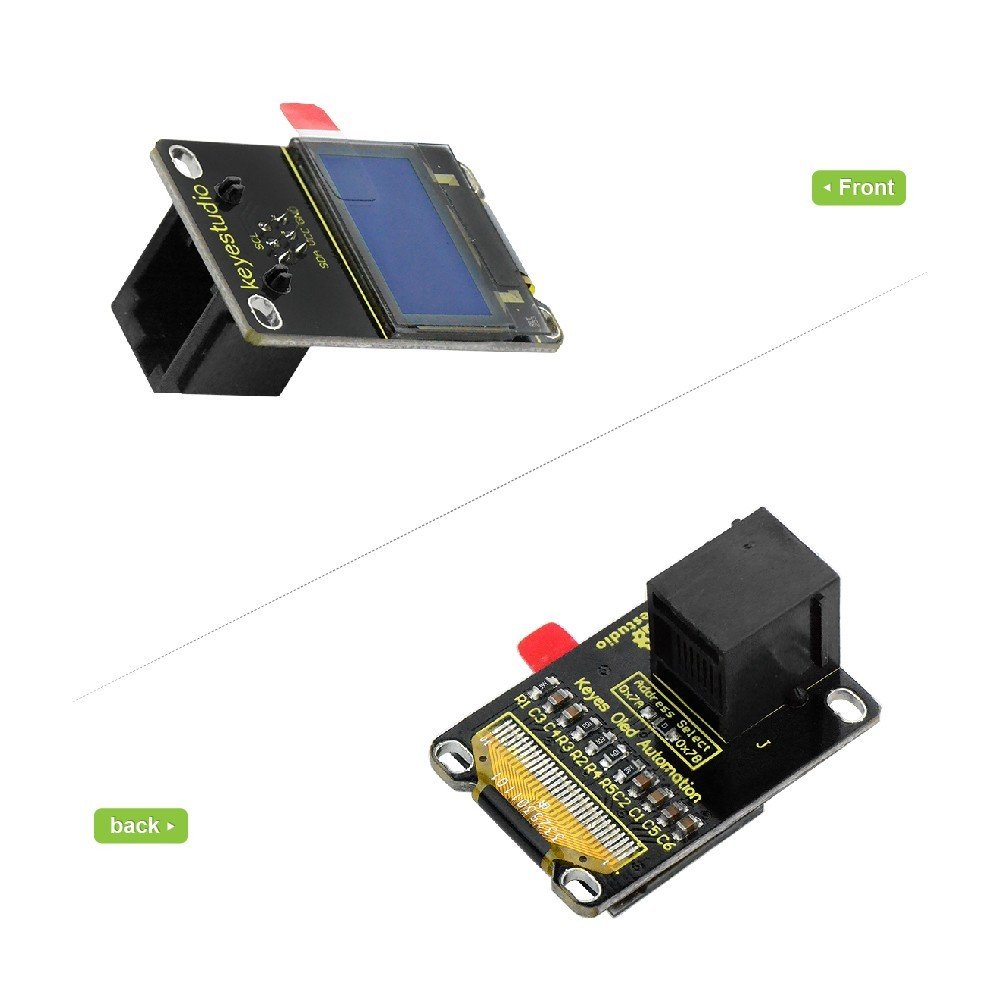

Tanıtım

OLED, organik ışık yayan diyotun kısaltmasıdır. Mikroskobik seviyede bir OLED ekran, enerji yaydıklarında yanan organik LED'lerin bir matrisidir. Eski LCD (Likit Kristal Ekran) teknolojisi, ışığın geçme veya geçmeme şeklini değiştirmek için elektronik kontrollü polarizörler kullanır. Bu, altındaki tüm ekranı aydınlatan harici bir arka ışık gerektirir. Bu çok fazla enerji kullanır, çünkü ekran açıkken tüm pikseller için yeterli ışık sağlanmalıdır. Yeni OLED teknolojisi yalnızca piksel başına elektrik kullanır. Her piksel kendi ışığını oluşturduğundan, yalnızca açık olan pikseller elektrik kullanır. Bu OLED teknolojisini çok verimli kılar; ayrıca, bu tür OLED'lerin inşa edilme şekli, LCD'ye kıyasla çok ince olmalarını sağlar.
Not: bu modülün EASY fiş kontrol kartı ile birlikte kullanılması gerekir.

Özellikler

• Interface: Easy-plug
İletişim protokolü: I2C
Piksel Sayısı: 128 × 64
Renk Derinliği: Tek Renkli (Beyaz)
Parlaklık (cd / m2): 100 (Tip) @ 12V
Boyut: 38.85 * 27mm
Ağırlık: 20g

Connection Diagram

This module carries I2C interface, so we need to comply with I2C protocol in usage and corresponding head files must be included and added into the library.

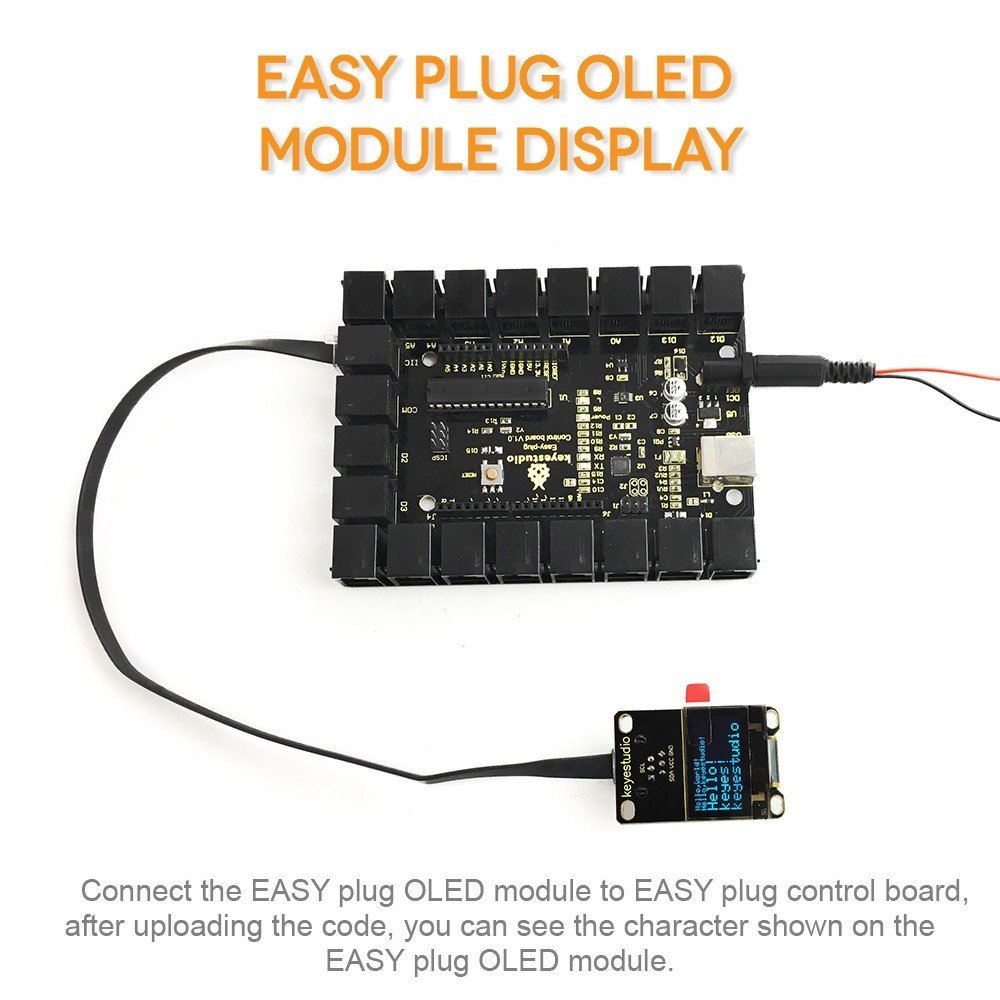

Below is the connection diagram between this module and Easy-plug controller:

Sample Code

Libraries Download：[1]

#include
#include
#include
#include

#define OLED_RESET 4
Adafruit_SSD1306 display(OLED_RESET);

void setup() {

// by default, we'll generate the high voltage from the 3.3v line internally! (neat!)
display.begin(SSD1306_SWITCHCAPVCC, 0x3C); // initialize with the I2C addr 0x3D (for the 128x64)
// init done

// Show image buffer on the display hardware.
// Since the buffer is intialized with an Adafruit splashscreen
// internally, this will display the splashscreen.
display.display();
delay(2000);

// Clear the buffer.
display.clearDisplay();
}

void loop() {

display.clearDisplay();
display.setTextSize(1);
display.setTextColor(WHITE);
display.setCursor(0,0);
display.println("Hello,world!");
display.println("Hello,keyestudio!");
display.setTextSize(2);
display.println("Hello!");
display.println("keyes!");
display.println("keyestudio");
display.display();
delay(250);
}

Resources

PDF

https://drive.google.com/open?id=125AIxiiFbZyZKVGqTLOf9aX3tjWOrY0q

Download the libraries of SPI,Wire,GFX,SSD1306.

https://drive.google.com/open?id=1E0-J_dnfw8P752MHPQGRYWbLrbCxYgnw
