Keyestudio Kapasitif Dokunmatik Modül (BBC Micro Bit İçin)

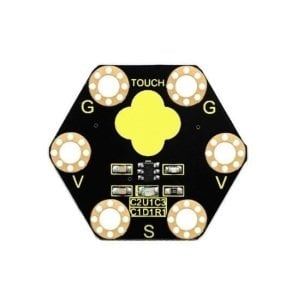

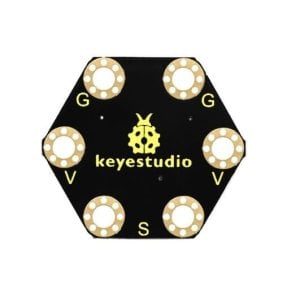

Modül üzerinde toplam 6 zil bulunmaktadır. İki G halkasının, iki V halkasının ve iki S halkasının ayrı ayrı bağlandığını unutmayın. Zemin için G; 3V için V; Sinyal pimi için S (0 1 2).

Esas olarak bir dijital sinyal çıkış cihazı olan dokunma algılama IC'sini kullanır.
Dokunma algılama IC'si, geleneksel düğmeyi, düşük güç tüketimi ve geniş çalışma voltajı sunan değişken bir alan tuşu ile değiştirmek üzere tasarlanmıştır.
Modül açıldığında, yaklaşık 0,5 saniyelik bir stabilizasyon süresine ihtiyaç duyar. Bu süre zarfında tuş takımına dokunmayın. Şu anda tüm işlevler devre dışı bırakılır ve her zaman kendi kendine kalibrasyon gerçekleştirilir. Tuşa dokunmak yok, yeniden kalibrasyon süresi yaklaşık 4.0 saniyedir.

Kapasitif dokunmatik sensörler, dizüstü bilgisayar izleme dörtgenleri, dijital müzik çalarlar, bilgisayar ekranları, cep telefonları, mobil cihazlar, tabletler ve diğerleri gibi birçok cihazda kullanılmaktadır.

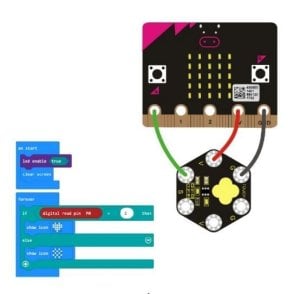

Kullanırken, modülü Crocodile klips hattını kullanarak mikro: bit kontrol kartına bağlayın.

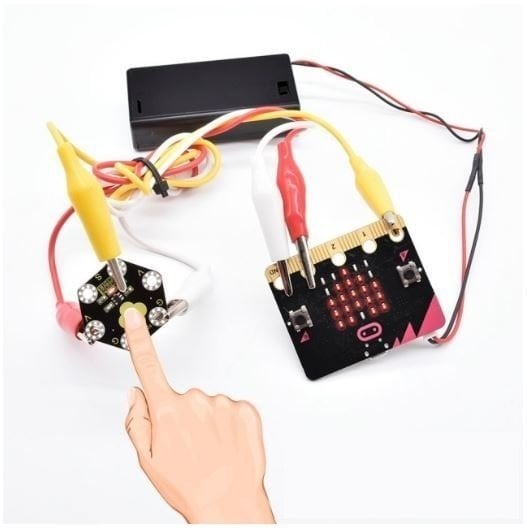

Algılama alanına dokunduğunuzda, mikro: bit sinyal ucuna YÜKSEK seviye sinyali girin, modül üzerindeki LED yanacaktır; yoksa kapatın.

Teknik parametreler

    Çalışma gerilimi: DC 3.0-3.3V
    Çıkış Sinyali: Dijital
    Boyutlar: 31mm * 27mm * 2.5mm
    Ağırlık: 1.7 g
    Çevresel özellikler: ROHS
