Keyestudio Leonardo R3 Geliştirme Kartı
Keyestudio Leonardo R3 Geliştirme Kartı

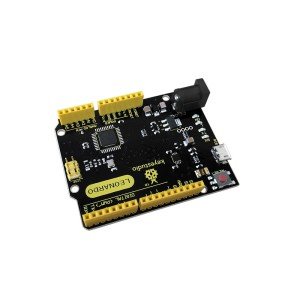

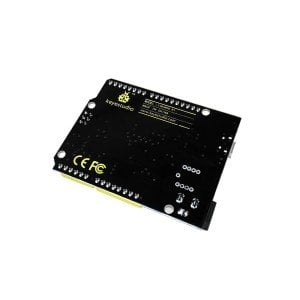

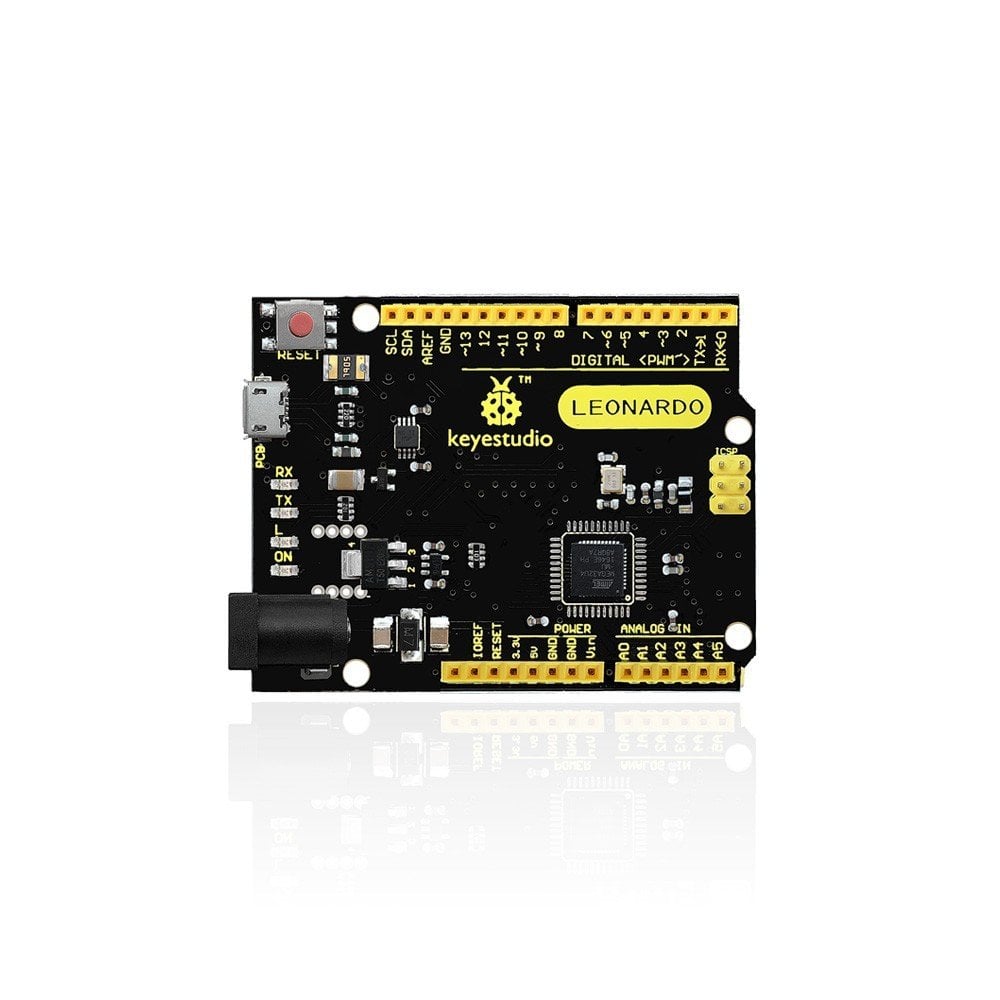

Keyestudio Leonardo, ATmega32u4 tabanlı bir mikrodenetleyici kartıdır. Kullanımı kolay açık kaynaklı bir donanımdır.
20 dijital giriş / çıkış pini (bunlardan 7 tanesi PWM çıkışı olarak kullanılabilir), 12 analog giriş, 16 MHz kristal osilatör, mikro USB bağlantısı, güç girişi, ICSP başlığı ve sıfırlama düğmesi vardır.
Mikrodenetleyiciyi desteklemek için gereken her şeyi içerir; başlamak için bir USB kablosuyla bir bilgisayara bağlayın veya AC-DC adaptörü veya pille çalıştırın. ICSP (In-Circuit Serial Programming) başlığının yalnızca bellenimi Atmega32u4'e programlamakla kalmayıp, aynı zamanda SPI iletişim arabirimi olarak da kullanılabilir.
Keyestudio Leonardo, mikro USB bağlantısı veya harici bir güç kaynağı jakı (DC 7-12V) veya hatta Vin / GND (DC 7-12V) dişi başlıklarıyla çalıştırılabilir.
Leonardo, ATmega32u4'ün dahili USB iletişimine sahip olması ve ikincil işlemci ihtiyacını ortadan kaldırması için ayrı bir USB Seri çip kullanarak diğer Arduino kartlarından farklıdır. Bu, Leonardo'nun bağlı bir bilgisayara fare ve klavye olarak görünmesini sağlar.
Teknik Özellikler
| Mikrodenetleyici Atmega32u4 Çalışma Gerilimi 5V Giriş Voltajı (önerilen) DC7-12V Dijital I / O Pimleri 20 (7 tanesi PWM çıkışı sağlar) PWM Dijital I / O Pinleri 7 Analog Giriş Pinleri 12 G / Ç Pini Başına DC Akım 40 mA 3.3V Pin 50 mA için DC Akım Flash Bellek 32 KB (Atmega32u4), bunun 4 KB'ı bootloader tarafından kullanılıyor SRAM 2,5 KB (ATmega32u4) EEPROM 1 KB (Atmega32u4) Saat Hızı 16 MHz LED_BUILTIN D13 |
|---|

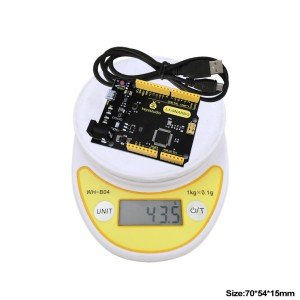

- PCB Boyutları: 71mm * 54mm * 15mm
- Ağırlık: 18,4 g

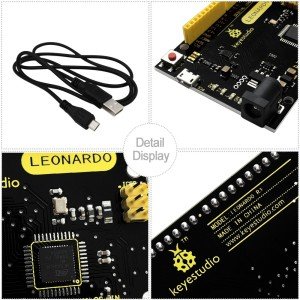

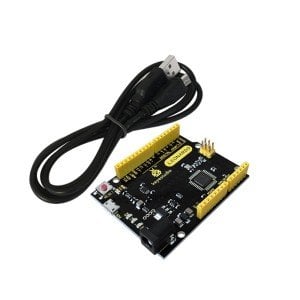

Paket İçeriği
- keyestudio Leonardo R3 board * 1adet
- Siyah micro USB kablo 1m * 1adet
