Tanıtım

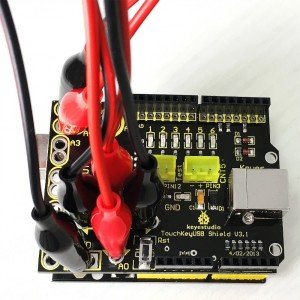

Maker Touch, basit bir devre kartıdır ve herhangi bir nesneyi veri giriş cihazı olarak kullanmak için açık kaynaklı ARDUINO kontrol kartıyla birleştirilir. Böylelikle merdiveni bir piyanoya , muzları klavyeye, oyun hamurunu bir joystick'e ve hatta aile bireylerinizi müzikal bir sentezleyiciye dönüştürebilir.
Maker Touch, KEYESTUDIO tarafından geliştirilmiştir. Hacmi çok dardır (Arduino Uno büyüklüğünde). Bilgisayara bağlanan bir USB arayüzü ve diğer nesnelere tutturulan timsah ağzı almaçları vardır. Maker Touch’ın önemi, sanat yapmak için çok basit bir yol sunmasındadır. Ne sürücü kurmaya ne de kodlamaya ihtiyacınız yoktur. Kodlamak istiyorsanız, Arduino olarak da çalışabilir. Muzlara bağlandığında muzlar piyano olur; oyun hamuruna bağlanıp, bir joystick olur. Ayrıca, bir kağıt parçasının üzerine kalemle düğmeler çizip, kağıdı oyunun denetleyicisi gbi kullanabilirsiniz, Pacman gibi.

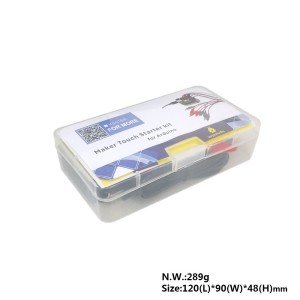

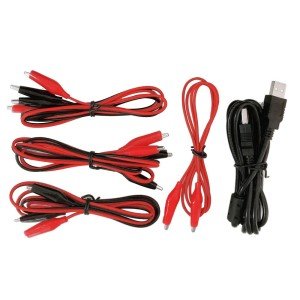

Kit İçeriği
Project 1 LED BlinkingSimulating Keyboard
Project 2 Playing Typical 90 Tank Game with Coins
Project 3 Playing Piano with Bananas
Çalışma Prensibi
Nesneler iletken ise, Maker Touch ile çalışabilir. Cevap alamazsanız, nesnelere su serpin. Yani taş bile, aynı şekilde çalışır. Bir klavyeyi simüle etmek için ARDUINO mikrodenetleyicisini kullanır ve tuş gibi kullanılmak üzere dokunmatik anahtarlar sunar. Maker Touch, çift kontak anahtarı olarak adlandırılabilecek dokunma girişi kullanır ve dokunma noktasını topraklamaya yönlendirir. İki elektrodun bağlantısını vücut direnciniz ile sağladığınızda, aralarında akan belirli bir akım oluşur. Dokunma durumlarını tespit etmek için akımı algılar. Makey Makey ile aynı şekilde.
Dokunma kısmı etrafındaki elektromanyetik girişime karşı duyarlı olduğu için, dokunmatik panel ve Arduino kablosunda shielding kullanılmalıdır. Altı shielding hattının teli A0 ~ A5'e bağlanır, koruyucu katman güç kaynağının pozitif tarafına (+ 5v) bağlanır. Bu projede 2Mohm Dış çekme direnci kullanıyoruz ve giriş portu normal durumda yüksek voltajdadır. Bu nedenle, AD dönüştürme değerinin varsayılan değeri 1023'tür. Giriş voltajını düşürmek için GND'a ve A0 ~ A5 uçlarına dokunun ve bunun sonucunda AD giriş değeri değişir. Değer bir dereceye kadar azaldığında (dokunma duyarlılığı değişkenine göre belirlenir), dokunma kartında olaylara cevap verilmelidir. Dokunma hassasiyeti uygun değilse, hassasiyeti değiştirmek için değeri ayarlayın. Değer ne kadar büyük olursa, hassasiyet o kadar düşük olur.
Bağlantı Şeması
Proje Detayları
Klavye Simülasyonu
Introduction:
