Keyestudio Mavi 9G Servo Motor

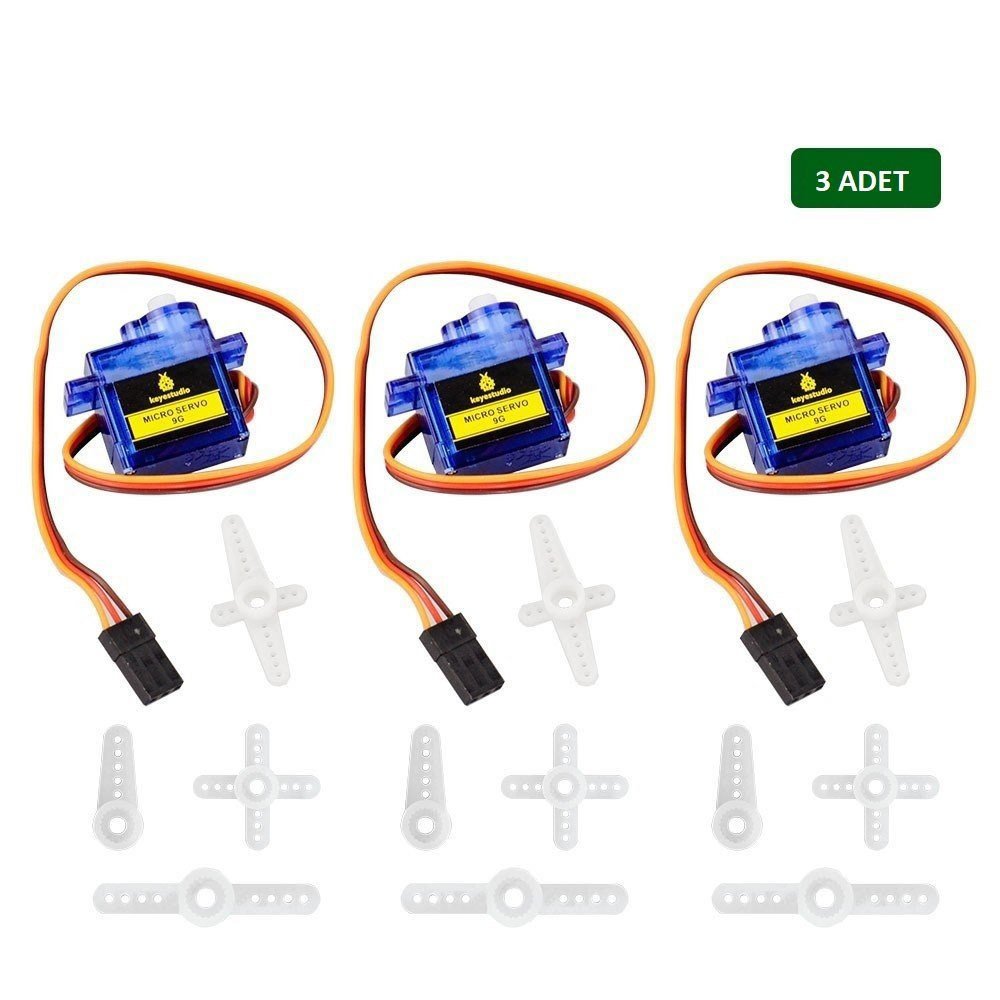

Bu kit esas olarak 90 derecelik üç mikro servo motor içerir.

Servo motorunuzla birlikte çeşitli beyaz motorlar bulacaksınız servo miline bağlanan bağlantı parçaları. Eklemeyi seçebilirsiniz   devre için istediğiniz herhangi bir montaj. Görsel bir yardım görevi görecek, servo spini görmeyi kolaylaştırır.

Servo, kahverengi, kırmızı ve turuncu çizgi (farklı marka farklı renk olabilir). Kahverengi çizgi GND için, kırmızı bir güç 5V için, turuncu bir sinyal terminali için (PWM sinyal).

Servo dönme açısı, görevi düzenleyerek kontrol edilir PWM (Darbe Genişlik Modülasyonu) sinyalinin çevrimi. Standart döngüsü PWM sinyali 20ms (50 Hz) olarak sabitlenir ve darbe genişliği 1ms-2ms arasında dağıtılır. Darbe genişliği dönüşe karşılık gelir   servo açısı (0 ° ～ 90 °).

• Çalışma gerilimi: DC 4.8V〜6V

• Açı aralığı: yaklaşık 90 ° (1000 → 2000μsn'de)

• Darbe genişliği aralığı: 1000 → 2000μsec
• Yüksüz hız: 0.12 ± 0.01 sn / 60 （DC 4.8V）; 0,1 ± 0,01 sn / 60 （DC 6V li    Yüksüz akım: 200 ± 20mA （DC 4.8V）; 220 ± 20mA （DC 6V li
• Durdurma torku: 1.1 ± 0.01kg / cm （DC 4.8V）; 1,3 ± 0,1 kg / cm （DC 6V li

• Durdurma akımı: 600 ± 30mA （DC 4.8V）; 750 ± 30mA （DC 6V li
• Bekleme akımı: 4 ± 1mA （DC 4.8V）; 4 ± 1mA （DC 6V）
• Çalışma sıcaklığı: -10 ℃ 〜50 ℃

• Sıcaklığı kaydedin: -20 ℃ 〜60 ℃

• Motor kablosu uzunluğu: 250 ± 5 mm

• Boyutlar: 22.7mm * 12.12mm * 25.7mm

• Ağırlık: 12 ± 1 g (servo yuvalar olmadan)

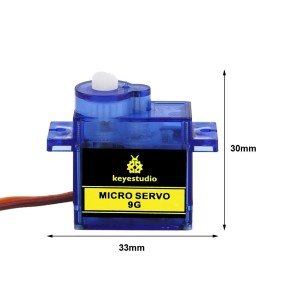

Boyutlar

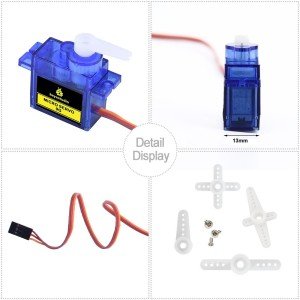

Detaylar Ekran

Bağlantı Şeması
