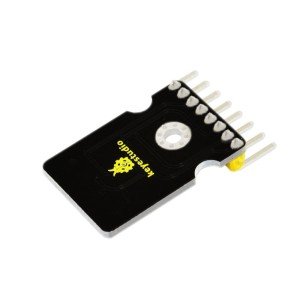

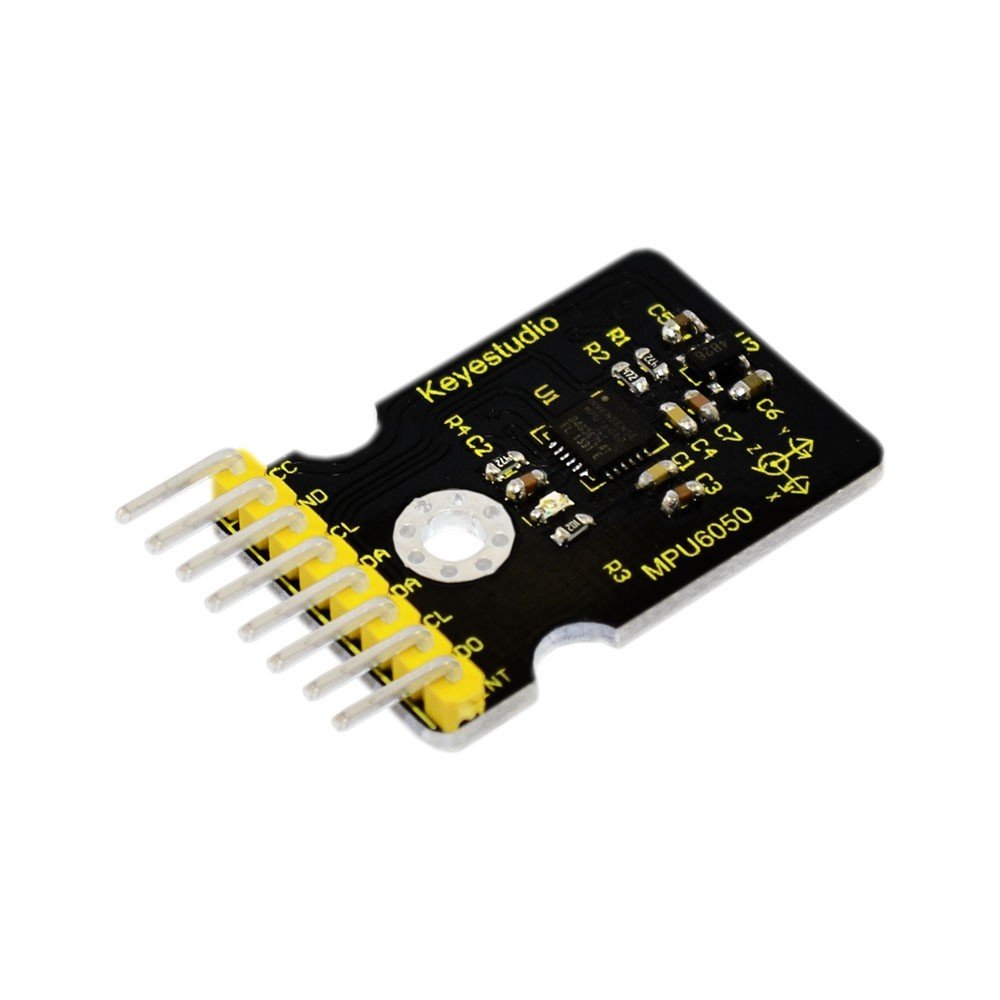

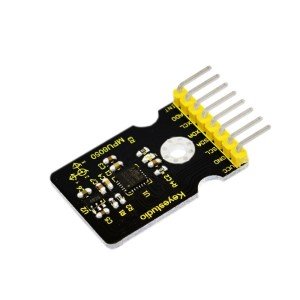

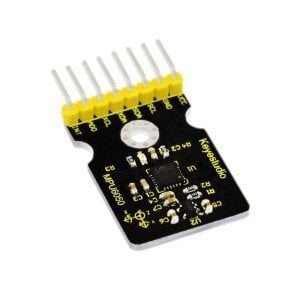

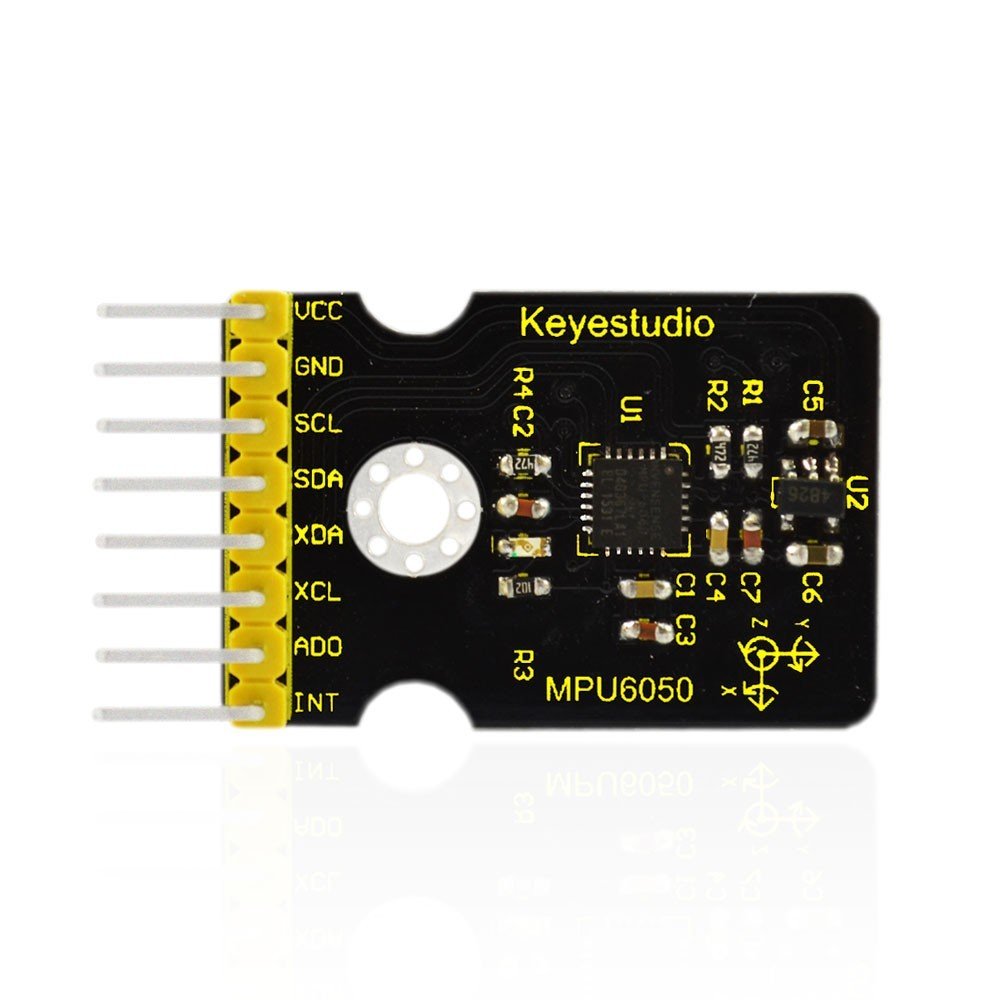

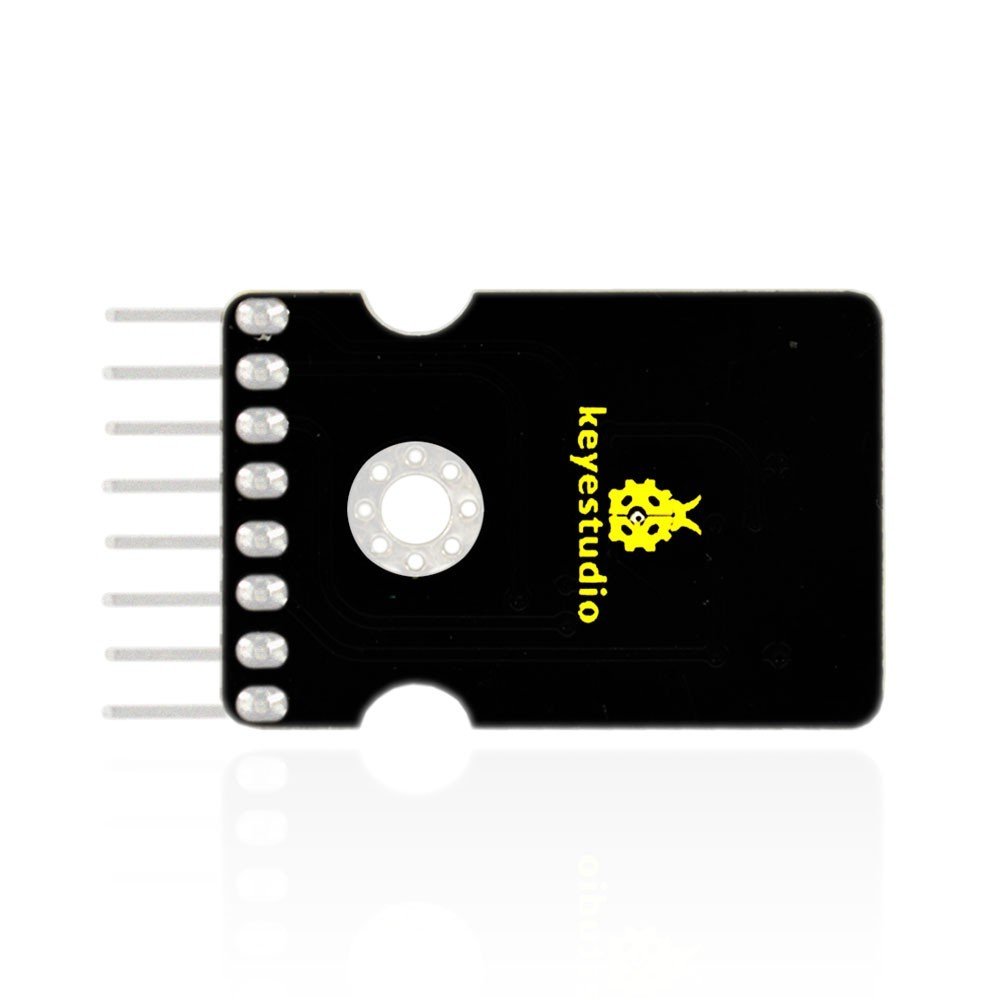

Keyestudio MPU6050 Jiroskop ve İvmeölçer Modülü

Keyestudio MPU6050 Jiroskop ve İvmeölçer Modülü

Tanıtım

MPU-6050 dünyanın ilk entegre 9 eksenli MotionTracking'i 3 eksenli MEMS jiroskopunu, 3 eksenli MEMS ivmeölçeri birleştiren cihaz,   ve bir Dijital Hareket İşlemcisi (DMP). Özel I2C sensörü ile Bus, harici bir 3 eksenli pusuladan gelen girişleri doğrudan kabul eder. tam 9 eksenli çıkış sağlar. MPU-6050 aynı zamanda basınç gibi çoklu ataletsel olmayan dijital sensörlerle arayüz sensörleri.
MPU-6050'de üç adet 16 bit analogdan dijitale dönüştürücü (ADC) bulunur jiroskop çıkışlarını ve üç adet 16-bit ADC'yi dijitalleştirmek için ivmeölçer çıkışlarının sayısallaştırılması. Hassasiyet için hızlı ve yavaş hareketlerin takibi, parçalar bir kullanıcı tarafından programlanabilen jiroskop ± 250, ± 500, ± 1000 ve ± 2000 ° / sn (dps) ve kullanıcı tarafından programlanabilen ivmeölçer tam ölçek aralığı ± 2g, ± 4g, ± 8g ve ± 16g.

Özellikler

• Çip: MPU-6050
• Güç kaynağı: 3-5V (Dahili düşük ofset voltajı)
• İletişim yöntemi: standart IIC protokolü
• Dahili 16 bit analogdan dijitale dönüştürücü, 16 bit veri çıkışı
• Jiroskop aralığı: ± 250500 1000 2000 ° / sn
• İvmeölçer aralığı: ± 2 ± 4 ± 8 ± 16g
• Pin aralığı: 2.54mm
