Keyestudio MQ-8 Hidrojen Gaz Sensörü
189,68 TL
Contents (Hızlı Menü)
Tanıtım
MQ-8 gaz sensöründe kullanılan gaza duyarlı malzeme temiz havada daha düşük elektriksel iletkenliğe sahip olan Sn02'dir. Sensörün bulunduğu ortamda hidrojen olduğunda, sensördeki elektrik iletkenliği havadaki hidrojen konsantrasyonunun artmasıyla artar. Elektriksel iletkenlikteki değişiklik, basit bir devre kullanılarak gaz konsantrasyonuna karşılık gelen çıkış sinyaline dönüştürülebilir. MQ-8 gaz sensörünün hidrojene duyarlılığı oldukça yüksektir, ayrıca hidrojen içeren çeşitli diğer gazları da tespit edebilir. Birçok uygulama için uygun olan bu sensör kesinlikle iyi bir tercihtir.
Öne Çıkanlar
- geniş konsantrasyon aralığında hidrojene karşı iyi hassasiyet
- uzun ömürlü, düşük maliyetli
- basit tahrik devresi
Uygulama
- evsel gaz kaçağı alarmı
- Endüstriyel seviye hidrojen alarmı
- Taşınabilir gaz dedektörü
Özellikler
- Algılanabilir Konsantrasyon: 100-1000ppm (hidrojen)
- Döngü Gerilimi Vc: ≤24V DC
- Isıtma Gerilimi VH: 5.0V ±0.1V AC veya DC
- Yük Dayanımı RL: ayarlanabilir
- Isıtma Dayanımı RH: 29 ± 3Ω (Oda sıcaklığı)
- Isıtma Gücü: PH ≤900mW
- Hassasiyet S: Rs (havada)/Rs (1000ppm H2) ≥5
- Çıkış Voltajı Vs: 2.5-4.0V (1000ppm H2)
- Konsantrasyon Eğimi: α≤0.6 (R1000ppm / R400ppm H2)
- Sıcaklık, Nem: 20℃ ±2℃ ; % 55 ±%5 RH
- Standart Test Devresi: Vc 5.0V ± 0.1V

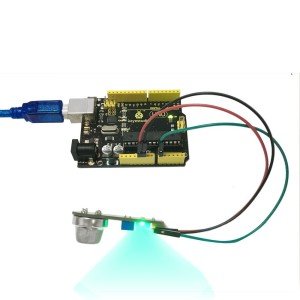

Connection Diagram / Bağlantı Şeması
Sample Code / Örnek Kod
///Arduino Sample Code void setup() { Serial.begin(9600); //Set serial baud rate at 9600 bps } void loop() { int val; val=analogRead(0);//Read Gas value from analog 0 Serial.println(val,DEC);//Print the value to serial port delay(100); }
Resources / Kaynaklar
Video
http://www.keyestudio.com/wp/ks0040/
https://drive.google.com/open?id=13HovPcXXT_O7PopiELnO4ug_j-kEMWwB
