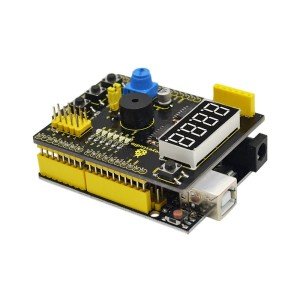

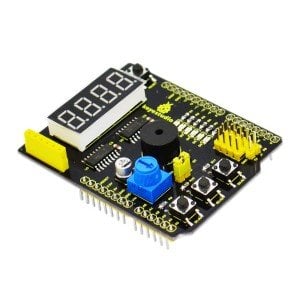

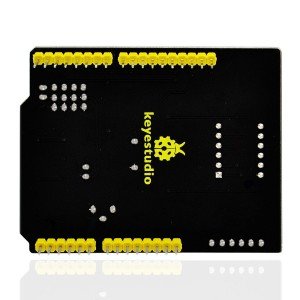

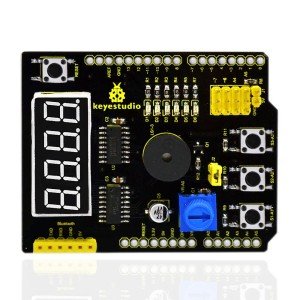

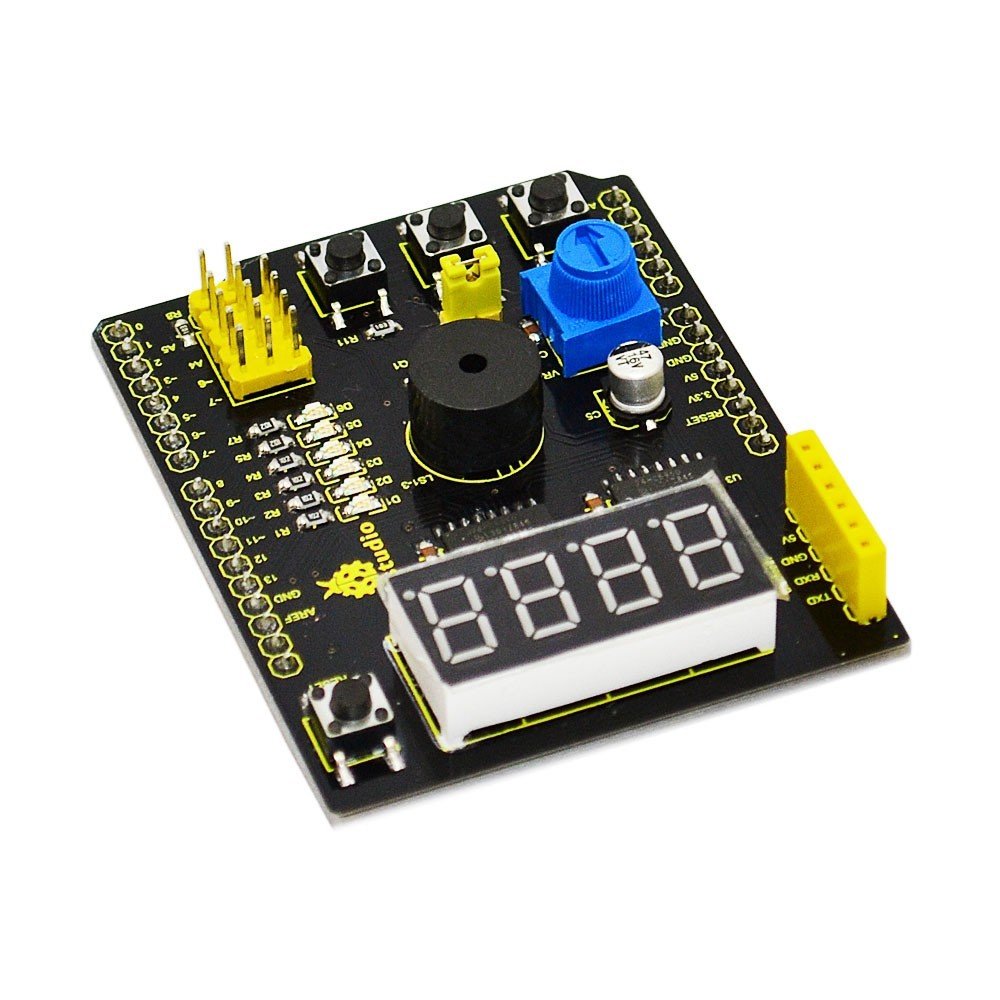

Keyestudio Çok Amaçlı Shield V2

205,47 TL
Marka
Stok Kodu
Ks0184
21,92 TL den başlayan taksitlerle!
Aynı Gün Kargo
Ürün Paylaş :
Tanıtım

Çok Amaçlı Shield V2, Arduino tabanlı bir öğrenme kartıdır. Lehim ve bağlantıya gerek yoktur. Deneylerinizi tamamlamak için sitemizden programı doğrudan indirin.

Çok amaçlıdır ve test edilen tüm modüllerin kod kitaplıklarını sunuyoruz. Doğrudan kullanabilirsiniz. Farklı deneylerinize yardımcı olmak için shield üzerinde genişletilmiş bağlantı noktaları vardır.



Özellikler

  • UNO R3 ve MEG A2560 gibi ana kontrol cihazlarıyla uyumludur.
  • Program durumunu göstermek için 6 LED göstergesi vardır.
  • 3 anahtarlama butonu ile birlikte gelir
  • Sıfırlama düğmesi vardır
  • Analog giriş için bir potansiyometre ile birlikte gelir
  • Alarm için pasif bir buzzer bulunur
  • Numara göstermek için 4 basamaklı bir LED ekrana sahiptir

Ayrıntılar

  • Boyutlar: 68mm * 54mm * 19mm
  • Ağırlık: 23g


thumb

Arayüz Talimatı


thumb

Bağlantı Şeması

Sadece shieldi UNO R3 kartı veya MEGA 2560'a takın.
thumb

Örnek Kod

Kodu İndirin

Kodu indirmek için buraya tıklayabilir veya aşağıdaki kodu doğrudan Arduino yazılımına kopyalayabilirsiniz.

//pressing nothing to display value of analog revolving potentiometer
//pressing key1 to show 0-3 on LED Segment Displays
//pressing key2 and buzzer ringing
//pressing key3 and flowing light on

// Hiçbir şeye basmazsanız analog döner potansiyometrenin değerini görüntüler
// key1!e basıldığında LED Segment göstergeleri 0-3 gösterir
// key2'ye basıldığında buzzer öter
// Key3 basıldığında akan ışık

//defining three pins of 74HC595
int latchPin = 4;//ST_CP
int clockPin = 5;//SH_CP
int dataPin = 2; //DS

//defining three key input
int key1 = A1;
int key2 = A2;
int key3 = A3;

//buzzer pin
int buzzer = 3;

//pin definition of flowing light
int led1 = 13;
int led2 = 12;
int led3 = 11;
int led4 = 10;
int led5 = 9;
int led6 = 8;


int dat_wei[4]={0x01,0x02,0x04,0x08};    //LED Segment Displays
//showing 1--4
int dat_duan[10]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //LED Segment Displays showing 0--9
char i=0;
void setup ()
{
  pinMode(latchPin,OUTPUT);
  pinMode(clockPin,OUTPUT);
  pinMode(dataPin,OUTPUT);

  pinMode(key1,INPUT);
  pinMode(key2,INPUT);
  pinMode(key3,INPUT);

  pinMode(buzzer,OUTPUT);

  pinMode(led1,OUTPUT);
  pinMode(led2,OUTPUT);
  pinMode(led3,OUTPUT);
  pinMode(led4,OUTPUT);
  pinMode(led5,OUTPUT);
  pinMode(led6,OUTPUT);
  for(char i=8;i<14;i++)
   digitalWrite(i,HIGH);
}

void loop()
{
if(digitalRead(key1)==LOW )
  SMG();                    //testing LED Segment Displays
if(digitalRead(key2)==LOW )
  buzzer_();                //testing buzzer
if(digitalRead(key3)==LOW)
  led_display();            //testing LED
if(digitalRead(key1)==HIGH & digitalRead(key2)==HIGH & digitalRead(key3)==HIGH)
  analog();                //testing analog input
}

void SMG(void)
{
 digitalWrite(latchPin,LOW);                         //clear LED Segment Displays
 shiftOut(dataPin, clockPin, MSBFIRST ,0x00);
 shiftOut(dataPin, clockPin, MSBFIRST ,0x00);
 digitalWrite(latchPin,HIGH);

while(1)
 {
 digitalWrite(latchPin,LOW);
                                                       //MSBFIRST,transmitting binary bit from high to low,74HC595 starts from first piece, and displaces data from Q0 to Q7. If there is data, it will start from the second piece like this.
 shiftOut(dataPin, clockPin, MSBFIRST ,dat_duan[i]);   //data about second piece
 shiftOut(dataPin, clockPin, MSBFIRST ,dat_wei[i]);    //way of MSBFIRST,data about first piece
 digitalWrite(latchPin,HIGH);
 i++;
 if(i==4){i=0;}
 if(digitalRead(key1)==HIGH)
 {
   digitalWrite(latchPin,LOW);                         //clear LED Segment Displays
   shiftOut(dataPin, clockPin, MSBFIRST ,0x00);
   shiftOut(dataPin, clockPin, MSBFIRST ,0x00);
   digitalWrite(latchPin,HIGH);
   break;
 }
 }
}

void buzzer_(void)
{
 char i;

 digitalWrite(latchPin,LOW);                         //clear LED Segment Displays
 shiftOut(dataPin, clockPin, MSBFIRST ,0x00);
 shiftOut(dataPin, clockPin, MSBFIRST ,0x00);
 digitalWrite(latchPin,HIGH);

 while(1)
 {
 for(i=0;i<80;i++)// output a frequency sound
 {
  digitalWrite(buzzer,LOW);// sound
  delay(1);//delay1ms
  digitalWrite(buzzer,HIGH);//not sound
  delay(1);//ms delay
 }
 for(i=0;i<100;i++)// output a frequency sound
 {
  digitalWrite(buzzer,LOW);// sound
  digitalWrite(buzzer,HIGH);//not sound
  delay(2);//2ms delay
 }
 if(digitalRead(key2)==HIGH)
 {
   digitalWrite(latchPin,LOW);                         //clear LED Segment Displays
   shiftOut(dataPin, clockPin, MSBFIRST ,0x00);
   shiftOut(dataPin, clockPin, MSBFIRST ,0x00);
   digitalWrite(latchPin,HIGH);
   break;
 }
 }
}

void led_display()
{
digitalWrite(latchPin,LOW);                         //clear LED Segment Displays
shiftOut(dataPin, clockPin, MSBFIRST ,0x00);
shiftOut(dataPin, clockPin, MSBFIRST ,0x00);
digitalWrite(latchPin,HIGH);

while(1)
{
 digitalWrite(led1,LOW);
 delay(100);
 digitalWrite(led1,HIGH);
 digitalWrite(led2,LOW);
 delay(100);
 digitalWrite(led2,HIGH);
 digitalWrite(led3,LOW);
 delay(100);
 digitalWrite(led3,HIGH);
 digitalWrite(led4,LOW);
 delay(100);
 digitalWrite(led4,HIGH);
 digitalWrite(led5,LOW);
 delay(100);
 digitalWrite(led5,HIGH);
 digitalWrite(led6,LOW);
 delay(100);
 digitalWrite(led6,HIGH);
 if(digitalRead(key3)==HIGH)
 {
   break;
 }
}
}


void analog()
{
int val,qian,bai,shi,ge;
val=analogRead(A0);
qian=val/1000;
bai=val%1000;
bai=bai/100;
shi=val%100;
shi=shi/10;
ge=val%10;
digitalWrite(latchPin,LOW);
shiftOut(dataPin, clockPin, MSBFIRST ,dat_duan[qian]);
shiftOut(dataPin, clockPin, MSBFIRST ,0x01);
digitalWrite(latchPin,HIGH);
digitalWrite(latchPin,LOW);
shiftOut(dataPin, clockPin, MSBFIRST ,dat_duan[bai]);
shiftOut(dataPin, clockPin, MSBFIRST ,0x02);
digitalWrite(latchPin,HIGH);
digitalWrite(latchPin,LOW);
shiftOut(dataPin, clockPin, MSBFIRST ,dat_duan[shi]);
shiftOut(dataPin, clockPin, MSBFIRST ,0x04);
digitalWrite(latchPin,HIGH);
digitalWrite(latchPin,LOW);
shiftOut(dataPin, clockPin, MSBFIRST ,dat_duan[ge]);
shiftOut(dataPin, clockPin, MSBFIRST ,0x08);
digitalWrite(latchPin,HIGH);
}

Test Sonucu

Kodu karta yükledikten sonra, kartı açıp, 4 basamaklı LED göstergede değer görmelisiniz. Aşağıdaki gibi.

thumb



Potansiyometre ile üretilen analog değer çıkışı 4 basamaklı LED göstergede gösterilir.
S3-A3 düğmesine basın, 6 SMD LED'i akan ışık gibi birer birer yanar, ancak 4 basamaklı LED ekranı söner.
S2-A2 düğmesine basın, pasif buzzer öter ve 4 basamaklı LED gösterge yine kapalıdır.
S1-A1 düğmesine basın, 4 basamaklı LED gösterge varsayılan olarak 0123 numarasını gösterecektir.

Kaynaklar

Download the PDF: / PDF'yi indirin
https://drive.google.com/open?id=1ZE3ICSxUkR-usjg_5nq8EYp-04KZLSsQ

Download the code: / Kodu indirin
https://drive.google.com/open?id=1LpUd7XiidAFPeu3ngrkiamJuY1H_0vKq
