Keyestudio Nano IO Shield (XBEE ve NRF24L01 soketi için)

Contents  (Hızlı Menü)

Introduction / Tanıtım

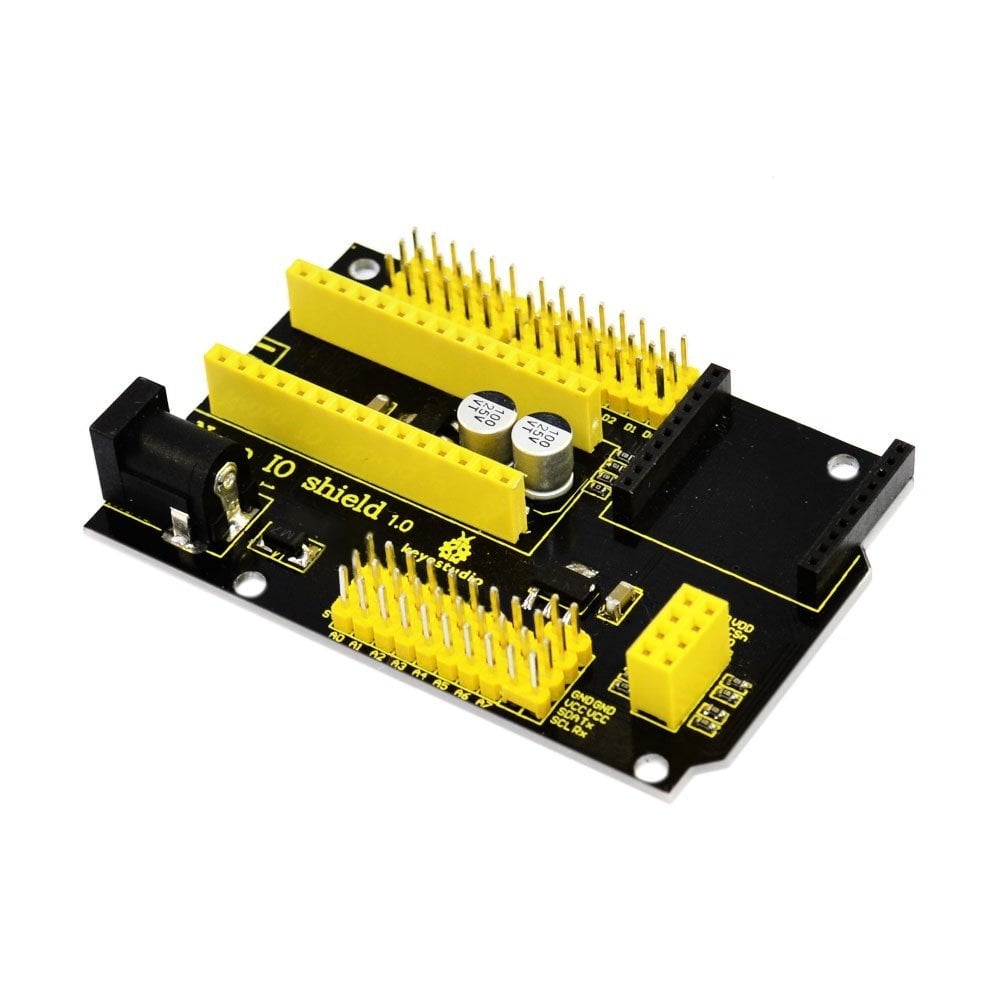

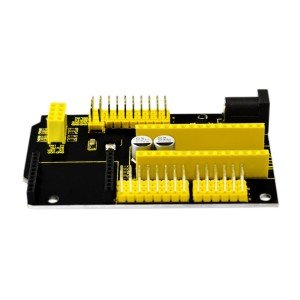

keyestudio Nano ch340 is a small control board based on Arduino, very popular for everyone. But sometimes it is troublesome to connect a bunch of sensor modules and external power. So we particularly design this Nano IO shield.
This simple NANO IO shield extends all the digital and analog pins of Nano ch340 out into 3PIN (GND, 5V, signal), easy to hook it up to make experiments.
It also has some common communication pins like serial, I2C communication. On the shield comes with a Bluetooth Bee wireless header, a NRF24L01 wireless module header, and a black DC jack that can supply external power DC 7-12V to Nano ch340.

keyestudio Nano ch340, Arduino tabanlı, popüler küçük bir kontrol kartıdır. Bazen birkaç sensör modülünü ve harici gücü bağlamak zordur. Bu yüzden özellikle bu Nano I/O shieldi tasarladık.
Bu basit NANO IO shield, Nano ch340'ın tüm dijital ve analog pinlerini deney yapmak için takması kolay olan 3PIN olarak (GND, 5V, sinyal) dağıtır.
Ayrıca seri, I2C haberleşme gibi ortak haberleşme pinlerine sahiptir. Shield'de  bir Bluetooth Bee kablosuz başlığı, bir NRF24L01 kablosuz modül başlığı ve Nano ch340'a DC 7-12V harici güç sağlayabilen siyah bir DC jakı bulunur.

Features / Özellikler

• Extends 14 digital pins into 3PIN
• Extends 8 analog pins into 3PIN
• Comes with a Bluetooth Bee wireless module header
• Comes with a NRF24L01 wireless module header
• Comes with a serial communication pin
• Comes with an I2C communication pin
• Comes with a DC jack for external power (DC 7-12V)

• 14 dijital pin'i 3PIN'e genişletir
• 8 analog pini 3PIN'e genişletir
• Bluetooth Bee kablosuz modül başlığı ile birlikte gelir
• Bir NRF24L01 kablosuz modül başlığı ile birlikte gelir
• Seri haberleşme pini ile birlikte gelir
• I2C haberleşme pini ile birlikte gelir
• Harici güç için bir DC jakıyla birlikte gelir (DC 7-12V)

Controller Compatible / Uyumlu Denetleyici

• keyestudio Nano ch340

You can directly stack the NANO CH340 onto the shield

NANO CH340'ı doğrudan Shield üstüne yerleştirebilirsiniz.

Technical Details / Teknik Detaylar

• Dimensions: 75mm x 51mm x 15mm
• Weight: 25g

• Boyutlar: 75mm x 51mm x 15mm
• Ağırlık: 25g

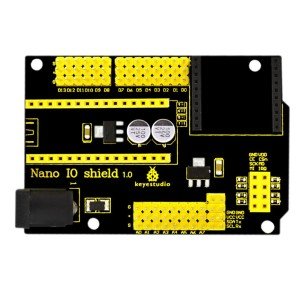

PINOUT / Pin Şeması

Example Use / Örnek Kullanım

Resources / Kaynaklar

PDF:
https://drive.google.com/open?id=1M33R1Uno0NTMQInHKnECrTTAELURZhIz
