Keyestudio NANO IO Shield

Contents  (Hızlı Menü)

• 1 Introduction / Tanıtım
• 2 Parameters / Parametreler
• 3 Controller Compatible / Uyumlu Denetleyici
• 4 Technical Details / Teknik Detaylar
• 5 PINOUT / Pin Şeması
• 6 Example Use / Örnek Kullanım
• 7 Resources / Kaynaklar

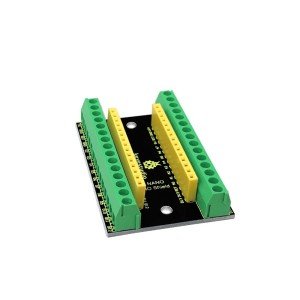

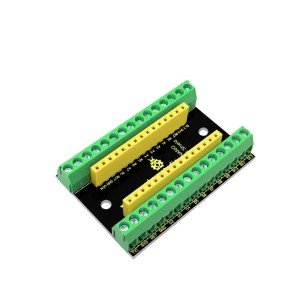

Introduction / Tanıtım

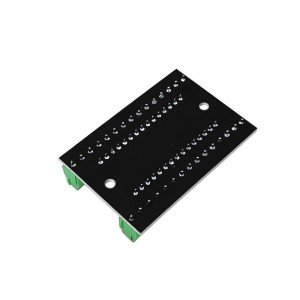

Bu basit ve küçük bir NANO IO kalkanı. Deneyler yapmak için takılması kolay olan keyestudio Nano ch340'ın tüm pinlerini kırıyor. Yerleşik, korumayı diğer nesnelere sabitlemek için uygun olan iki 3mm sabit delikle birlikte gelir.

Parameters / Parametreler

Terminal bloğu aralığı: 3.5mm
     Dişi başlık aralığı: 2.54mm

Controller Compatible / Uyumlu Denetleyici

• keyestudio Nano ch340

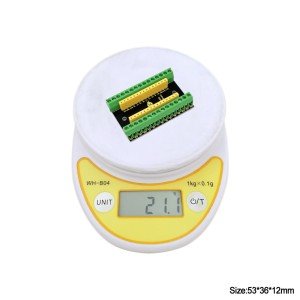

Technical Details / Teknik Detaylar

Boyutlar: 53mm x 36mm
     Ağırlık: 20.5g

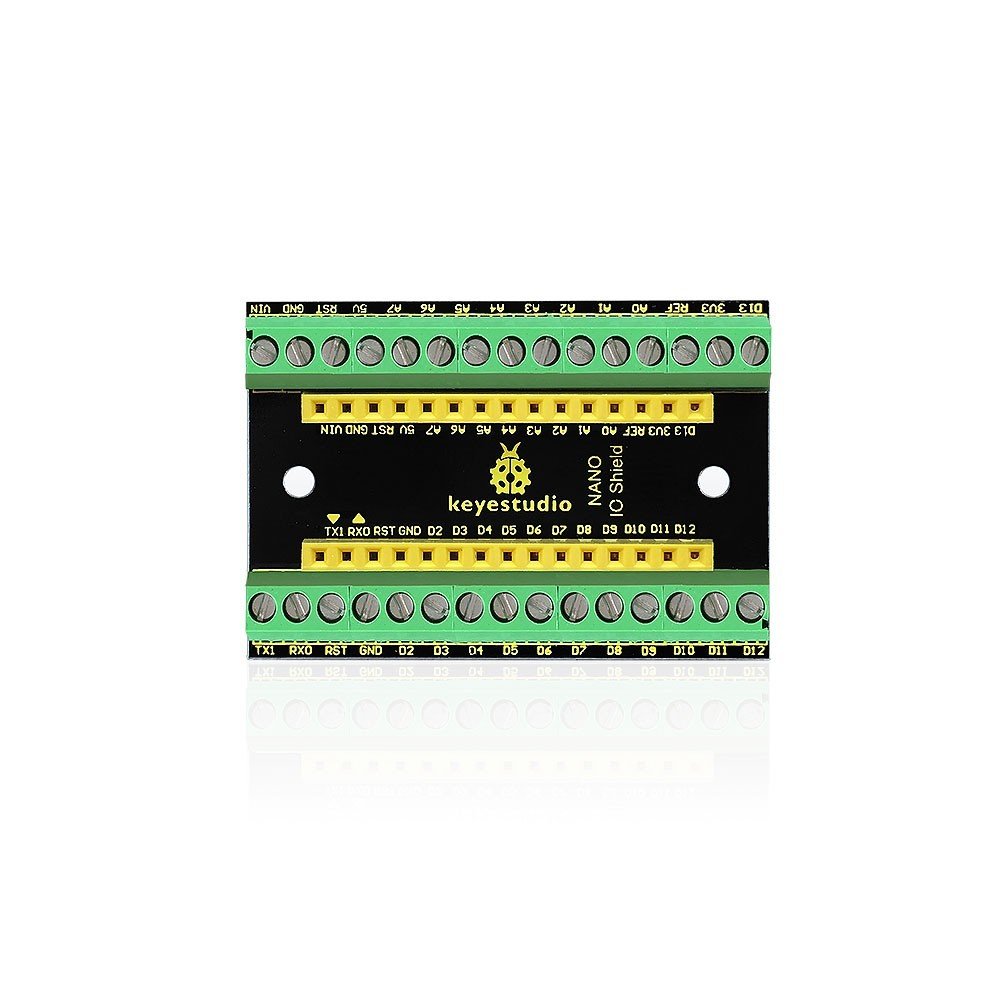

PINOUT / Pin Şeması

Those interfaces marked red line are connected.

Example Use / Örnek Kullanım

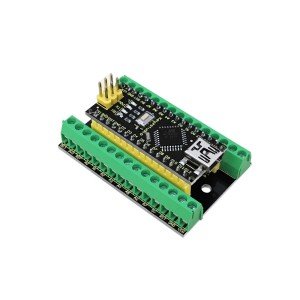

Stack the NANO CH340 onto the shield, and upload well the code, you could power the Nano ch340 via VIN GND interface to light up an external LED.

Resources / Kaynaklar

• You can click here to download the PDF
• Video:
