Keyestudio Proto Screw Shield

Contents  (Hızlı Menü)

Introduction / Tanıtım

Bazen, breadboard veya sensör koruyucusunu bir grup jumper kablo ile Arduino kartına bağladığınızda çok zahmetli hissedebilirsiniz.
Şimdi bu Proto Vidalı Kalkanı başlattık, kabloyu bağlamanız için çok güvenilir ve kolay.
Kalkan ayrıca çeşitli prototip devrelerinizi tasarlamak için bazı elektronik elemanları lehimleyebilmeniz için çift taraflı bir prototipleme alanı ile birlikte gelir.
Ayrıca bir sıfırlama düğmesi ve bir D13 göstergesi ile birlikte gelir. Bu kalkan, Arduino Vida Kalkanı ve Proto Kalkanı'nın bir entegrasyonudur.

Features / Özellikler

Bağlantı bloğu için IO terminal bloğunun sağlanması.
     Yüksek kaliteli klemens, güvenilir, kullanışlı ve dayanıklı.
     ProtoShield ile uyumlu, orta kısım proto kalkan olarak kullanılabilir.

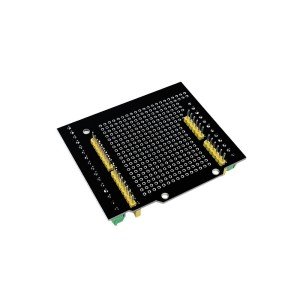

     İstediğiniz gibi bazı elemanları kaynak yapan çift taraflı PCB delikli prototipleme alanı ile birlikte gelir.
     Uzatma deneyleri yapmak için delikli ped üzerine küçük bir breadboard yerleştirebilirsiniz.

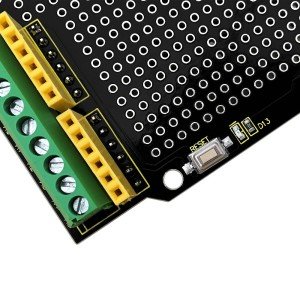

     Sıfırlama düğmesi ile birlikte gelir
     D13 göstergesi ile birlikte gelir

Parameters / Parametreler

Terminal bloğu aralığı: 3.5mm
     Dişi başlık aralığı: 2.54mm

Controller Compatible / Uyumlu Denetleyici

• keyestudio UNO R3 BOARD

Technical Details / Teknik Detaylar

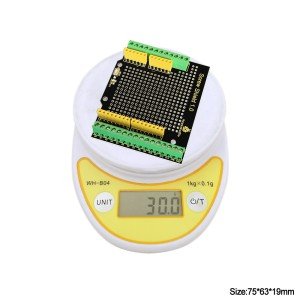

• Boyutlar: 75mm x 63mm
       Ağırlık: 29.2g

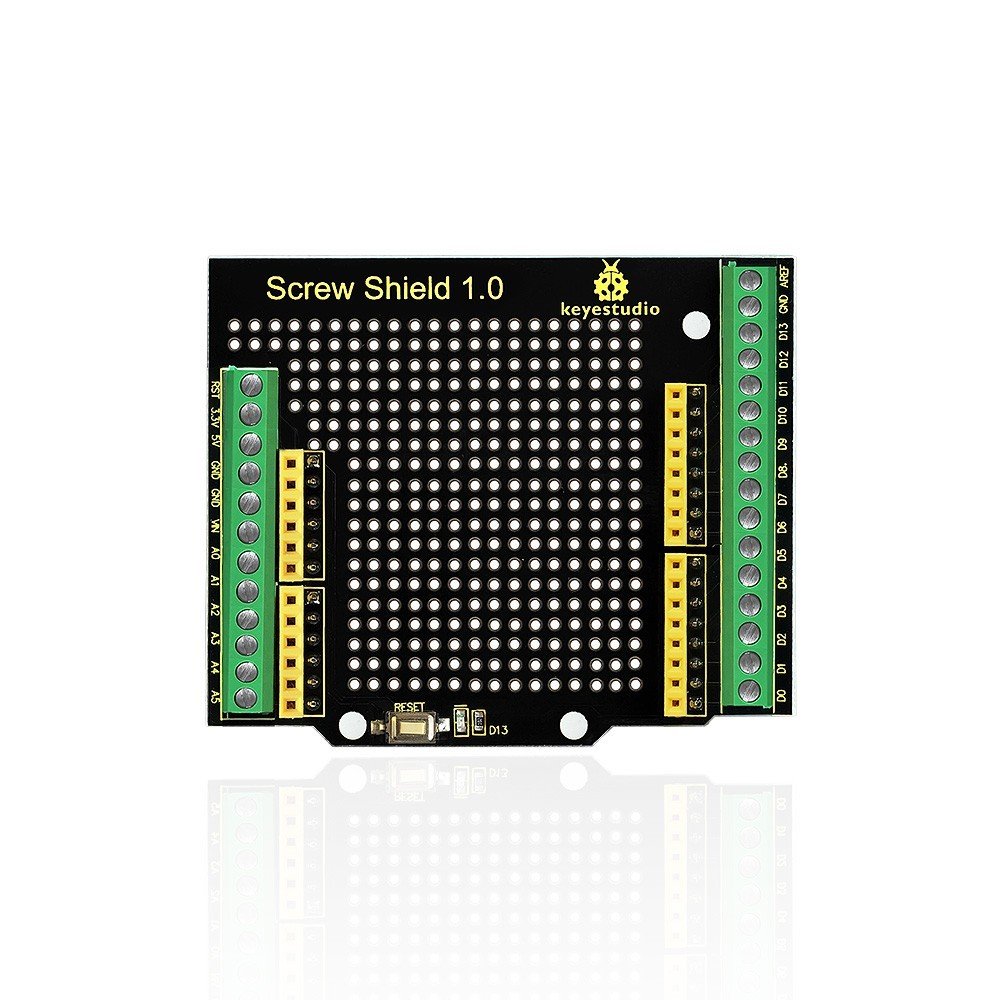

PINOUT / Pin Şeması

Those interfaces marked red line are connected.

Example Use / Örnek Kullanım

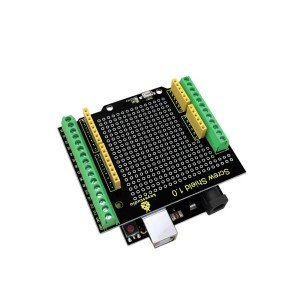

Stack the shield onto keyestudio UNO R3 board, and upload well the code, you could power the board via black DC jack to light up an external LED.

Resources / Kaynaklar

Download the PDF:
https://drive.google.com/open?id=1gRRUJINOGkBONqV6nco_U7D3YX1w4qxZ
