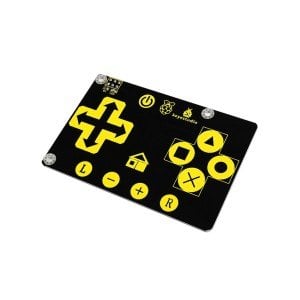

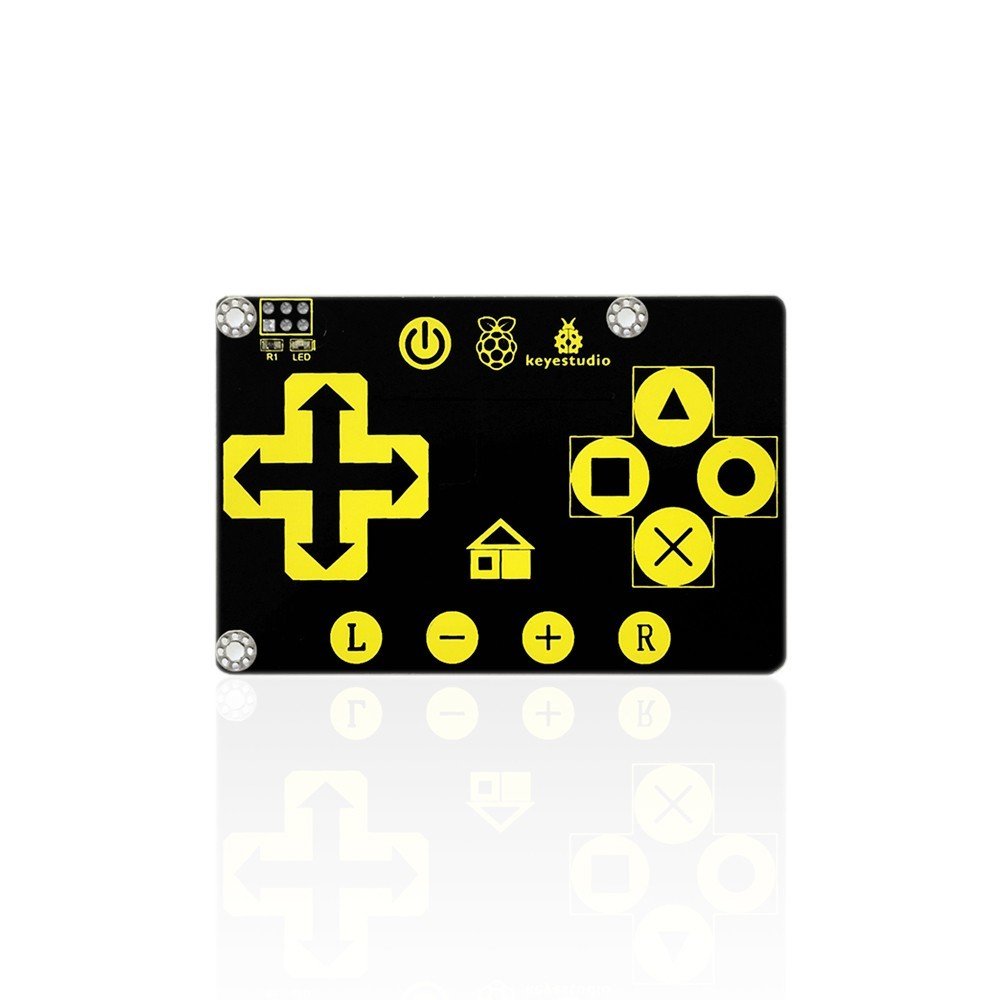

Keyestudio Raspberry Pi TTP229L Dokunmatik 16 Tuş Takımı

Keyestudio RPI TTP229L Dokunmatik 16 Tuş Takımı

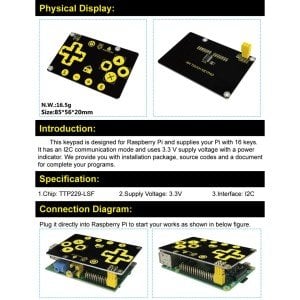

Giriş

Bu tuş takımı Raspberry Pi için tasarlanmıştır ve Pi'nize 16   anahtarlar. I2C iletişim moduna sahiptir ve 3,3 V besleme gerilimi kullanır güç göstergesi ile. Kurulum paketi, kaynak sağlıyoruz   kodlarını ve programlarınızı tamamlamanıza yardımcı olacak bir belge.

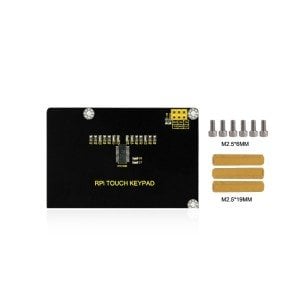

• Çip: TTP229-LSF
• Besleme Gerilimi: 3.3V
• Arayüz: I2C

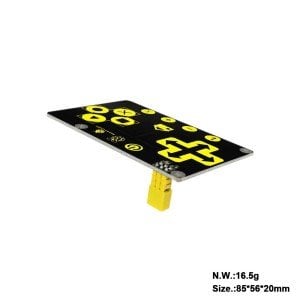

• Boyut: 85x56x19,3 mm

Bağlantı Şeması

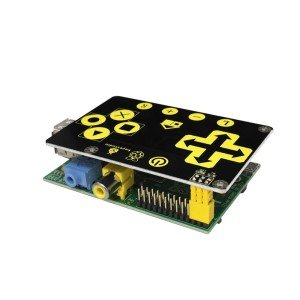

Çalışmalarınızı gösterildiği gibi başlatmak için doğrudan Raspberry Pi'ye takın aşağıdaki şekil. Güç açıldıktan sonra yaklaşık 0,5 saniye istikrarlı zaman var. Esnasında tuş takımına dokunmayın ve tüm işlevler devre dışı bırakılır.

Sample Code

 #include
    #include
    #include
    unsigned char WriteBuf;
    unsigned char WriteBuf1;
    unsigned int ReadBuf0;

    int main(int argc, char **argv)
    {
        if (!bcm2835_init())
        return 1;
        bcm2835_i2c_begin();
        bcm2835_i2c_setSlaveAddress(0x57);
        bcm2835_i2c_set_baudrate(10000);
        printf("start..........\n");

        while(1)
        {
		WriteBuf = 0x00;
		bcm2835_i2c_write_read_rs(&WriteBuf,2,&WriteBuf1,2);
		bcm2835_i2c_read (&ReadBuf0,2);
		printf("TTP229:%d\n",ReadBuf0);
		printf ("\r");
		fflush (stdout);
		bcm2835_delay(100);
        }

        bcm2835_i2c_end();
        bcm2835_close();

        return 0;
}

Program Yazdırma

1.Kütüphaneden bcm-2835 Yükleme

Raspberry Pi'ye bcm-2835 kütüphanesini kurmak için öğretici. Bcm2835'i kurmak için, önce bcm2835 kütüphanesini indirmemiz gerekiyor. Yani biz bir yükleme paketi sunacak veya http://www.airspayce.com/mikem/bcm2835/ indirmek için resmi web'e tıklayacaktır.
Adım 1: - Şimdi kütüphaneyi indirdikten sonra, kütüphanenizin herhangi bir klasörüne kopyalayın. Raspberry pi tarafından winSCP (biz onun kurulum paketi sağlamak, ama lütfen Adım 2: - Şimdi kütüphaneyi çıkarma zamanı, bu yüzden açık terminal Raspberry pi ve kütüphanenizi kopyaladığınız klasöre gidin ve   bu komutu yazın: tar zxvf bcm2835-1.26.tar.gz
Adım3: - Şimdi kütüphane klasörüne gitmek için şu komutu yazın: CD bcm2835-1.26
Adım 4: - Şimdi, bcm2835 kütüphanesini kurmaya hazırız, bu yüzden kurulumu başlatmak için şu komutu yazın: ./configure
Adım 5: - sonra şu komutu yazın: make
Step6: - o zaman bu: sudo yapmak kontrol
Adım 7: - Ve Sonunda Bu: Sudo Make Install

2.Program

Şimdi bir program yazma zamanı. Yeni bir tane oluşturmanız gerekiyorsa Raspberry pi içindeki dizinde "mkdir" komutunu kullanabilirsiniz. Yani yazın terminalinizde: mkdir rpi_shield sonra bizim tarafımızdan sağlanan rpi_TTP229L dosyasını kopyalayın ve WinSCP üzerinden rpi_shield dizini. Sonra şu komutu yazın: cd rpi_TTP229L klasörünün içine girmek için rpi_TTP229L. Sonra şu komutu yazın:   yürütülebilir bir dosya yapmak için yapmak, Bu bizim çalıştırmak için dosya   programı aşağıdaki şekilde gösterildiği gibi başlatın. Son olarak, programı başlatmak için şunu yazın: sudo ./TTP229.

Result

Tuşlara dokunun ve ilgili değer terminalde şu şekilde yazdırılır:   aşağıdaki şekilde gösterilmiştir. İşleme programından çıkmak için Ctrl + C tuşlarını kullanın.

sudo ./TTP229 to running program

Touching different keys to print various value

Döküman

PDF Dosyası:

https://drive.google.com/open?id=1GpCS5u584dze9oL2H59eQN4ECBozHBMK

Kütüphane:

https://drive.google.com/open?id=1YiotA1_YywxBC6e-vhe5NqDApinmMwxX

KOD:

https://drive.google.com/open?id=16er-T8rqGNWJlm12jUkCXNjcSPyysc5e

Araçları Yükleme:

https://drive.google.com/open?id=1Gb_QSIF88zyKsN_UNwtbo0URfmBoP-F-
