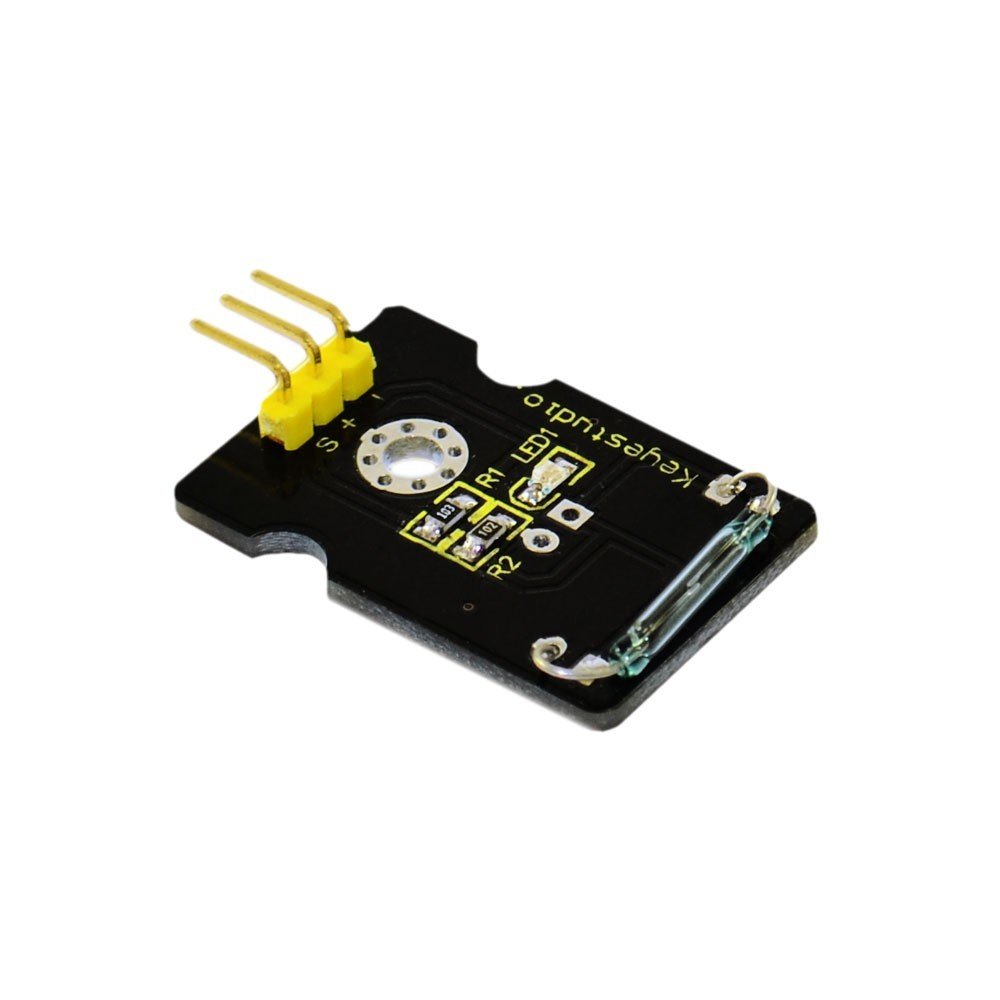

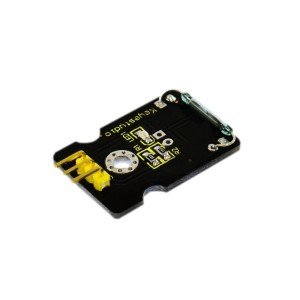

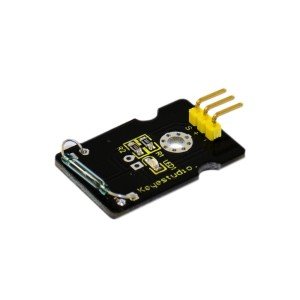

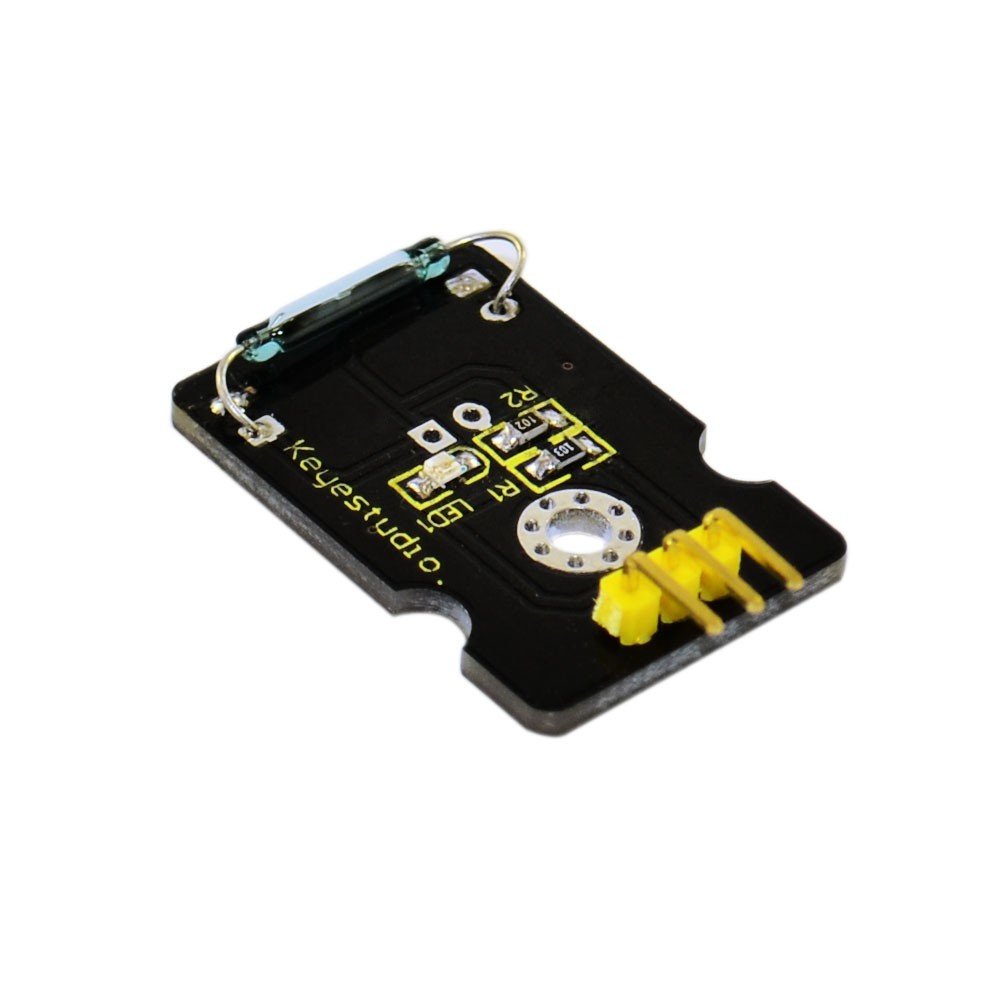

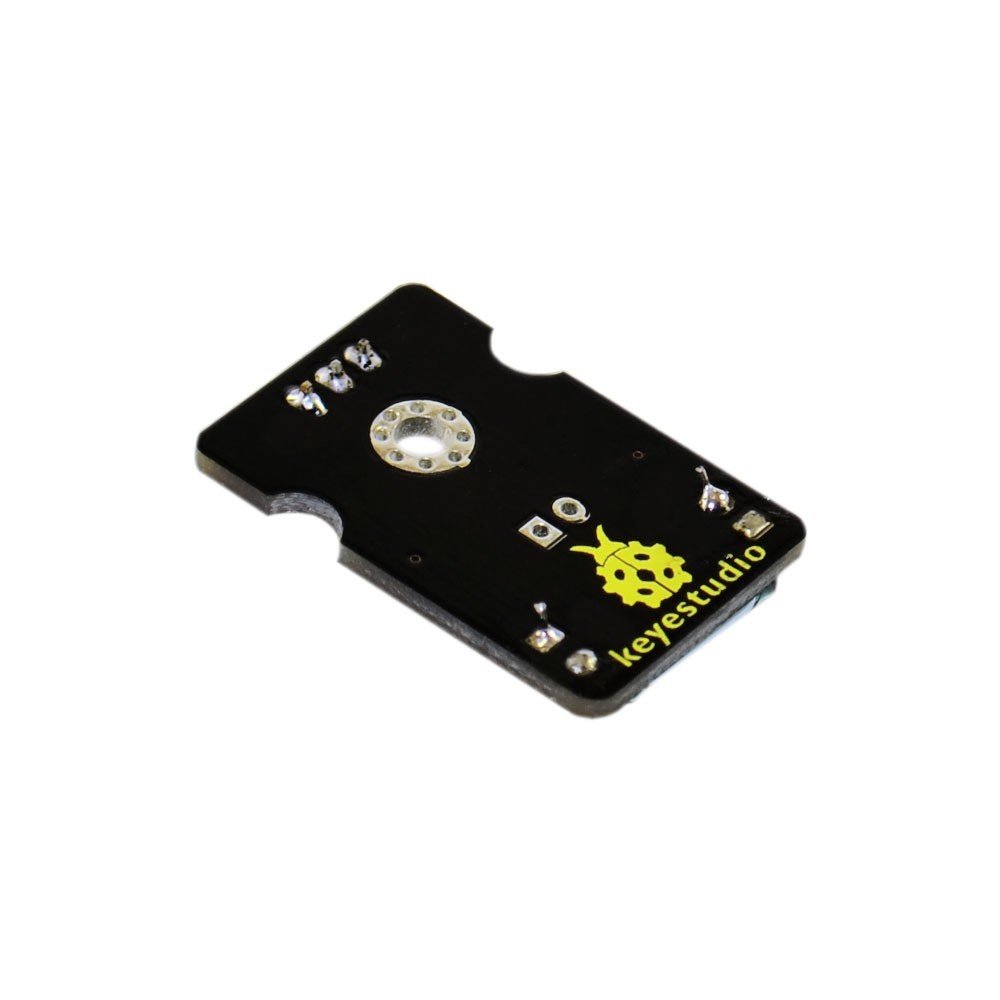

Keyestudio Reed Anahtar Modülü

Contents  (Hızlı Menü)

Introduction / Tanıtım

Reed Switch is a special switch and a main component for reed relay and proximity switch. Reed switch is usually comprised of two soft magnetic material and metal reed contacts which will disconnect itself when there is no magnetic. In addition, some reed switches are also equipped with another reed acting as the third normally-closed contact. These reed contacts are encapsulated in a glass tube full of inert gases(such as nitrogen and helium) or in a vacuum glass tube. The reeds encapsulated in the glass tube are placed in parallel with ends overlapped. Certain amount of space or mutual contaction will be reserved so as to constitute the normally-open or normally-closed contacts of the switch.

Reed switch can be used as sensor for count, limit and other purposes. For instance, a kind of bike-kilometer is constituted by sticking magnetic to the tire and mounting reed switch aside. We can mount reed switch on the door for alarming purpose or as switches.

Reed switch has been widely applied in household appliances, cars, communication, industry, healthcare and security areas. Furthermore, it can also be applied to other sensors and electric devices such as liquidometer, door magnet, reed relay, oil level sensor and proximity sensor(magnetic sensor). It can be used under high-risk environment.

Reed Switch (Kamış Anahtar), reed röle ve yakınlık anahtarı için özel bir anahtar ve ana bileşendir. Reed anahtarı genellikle iki yumuşak manyetik malzemeden ve manyetik olmadığında teması kesecek olan metal reed kontaklarından oluşur. Ayrıca, bazı reed anahtarlarına normalde kapalı kontak olarak duran üçüncü  başka bir reed eklenmiştir. Bu reed kontakları, atıl gazlarla dolu (azot ve helyum gibi) bir cam tüp içinde veya bir vakum cam tüp içinde kapsüllenir. Cam tüp içine yerleştirilmiş reed kontakları, uçları üst üste binecek şekilde paralel yerleştirilir. Anahtarda, normalde açık veya normalde kapalı şeklinde kontak oluşturacak şekilde aralarında belirli miktarda mesafe veya karşılıklı temas sağlanır.

Reed kontak; sayım, limit ve diğer amaçlar için sensör olarak kullanılabilir. Örneğin bir bisiklet lastiğine mıknatıs yapıştırarak ve reed anahtarını bir kenara monte ederek bir tür bisiklet kilometre sayacı yapılabilir. Reed anahtarını kapıya alarm amaçlı veya anahtar olarak yerleştirebiliriz.

Reed anahtarı;  ev aletleri, arabalar, iletişim, endüstri, sağlık ve güvenlik alanlarında yaygın olarak uygulanmaktadır. Ayrıca, diğer sensörlere ve likidometre, kapı manyetiği, reed rölesi, yağ seviye sensörü ve yakınlık sensörü (manyetik sensör) gibi elektrikli cihazlara da uygulanabilir. Yüksek riskli ortamlarda kullanılabilir.

Specifications / Özellikler

• Working Voltage: DC 3.3V-5V
• Working Current: ?20mA
• Working Temperature: -10℃ ~ +50℃
• Detection Distance: ?10mm
• IO Interface: 3 wire interface (-/+/S)
• Size: 30*20mm
• Weight: 3g

• Çalışma Gerilimi: DC 3.3V-5V
• Çalışma Akımı:? 20mA
• Çalışma Sıcaklığı: -10℃  ~ +50℃
• Algılama mesafesi:
• I/O Arayüzü: 3 telli arayüz (- / + / S)
• Ebat: 30*20mm
• Ağırlık: 3g


Connection Diagram / Bağlantı Şeması

Sample Code / Örnek Kod

int Led=13;//define LED interface
int buttonpin=3; //define magnetic ring sensor interface
int val;//define digital variable val
void setup()
{
pinMode(Led,OUTPUT);//define LED as output interface
pinMode(buttonpin,INPUT);//define magnetic ring sensor as output interface
 }
void loop()
{

val=digitalRead(buttonpin);// read and assign the value of digital interface 3 to val

if(val==HIGH)//When a signal is detected by magnetic ring sensor, LED will flash
{
digitalWrite(Led,HIGH);
}
else
{
digitalWrite(Led,LOW);
}
}

Resources / Kaynaklar

Video

PDF

https://drive.google.com/open?id=183_W0G2-LGWFY0TZvbxyw43lqDSTFFS3
