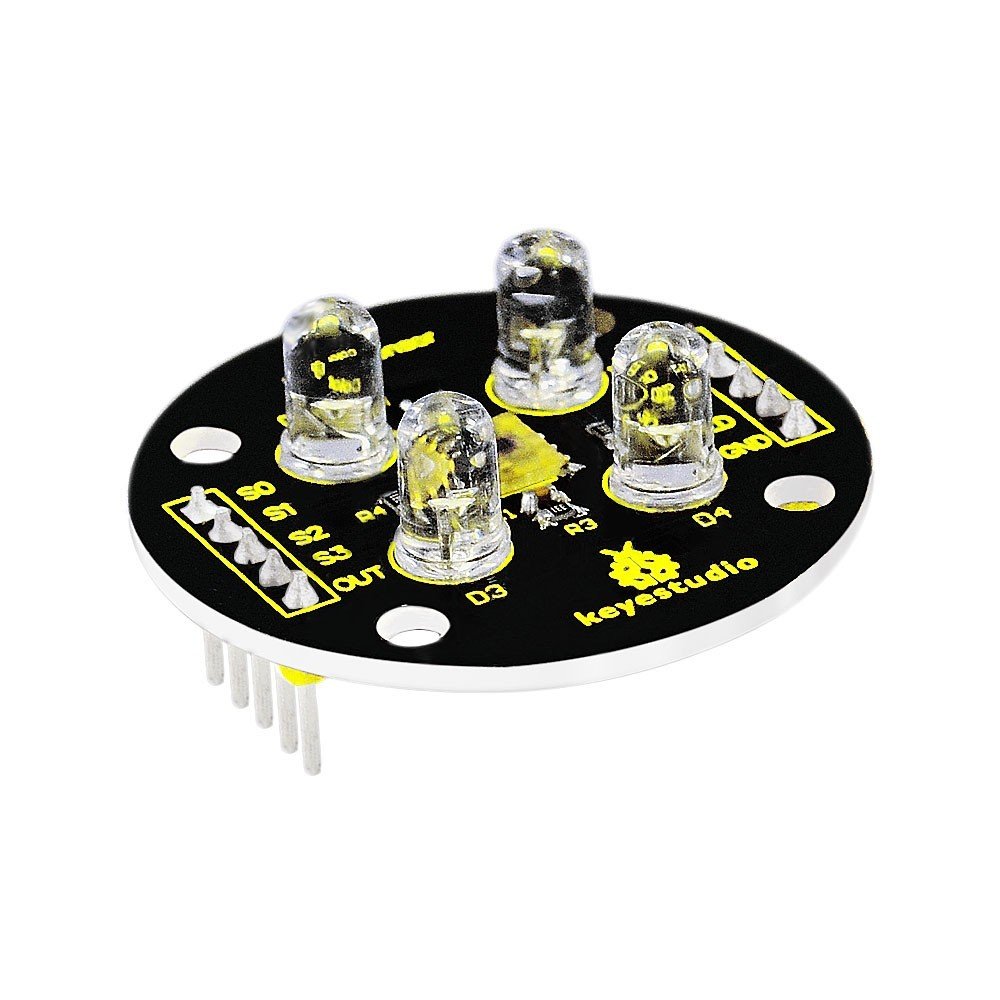

Keyestudio Renk Tanıma Sensörü

Keyestudio Renk Sensörü Tanıtım

TCS3200 programlanabilir renkli ışık-frekans dönüştürücü: renkli baskı, tıbbi tanı, PC monitörünün renk kalibrasyonu, ayrıca yağlı boya, tekstil, kozmetik ve baskı malzemesi endüstrilerinde proses kontrolü ve renk koordinasyonu uygulamalarında kullanılır.
TCS3200, üç ana renk prensibiyle çalışır. Somut olarak, TCS3200, yalnızca bir belirli ana rengin geçmesine izin verir ve belirli bir renk filtresi seçildiğinde diğer ana renkleri engeller. Örneğin, kırmızı filtre seçildiğinde, mavi ve yeşil ışıklar engellenirken yalnızca kırmızı ışık geçebilir, böylece kırmızı ışığın yoğunluğunu alabiliriz. Mavi ve yeşil ışıkların gücü aynı şekilde elde edilebilir. Son olarak, bu üç rengin ışık gücünü analiz ederek, TCS3200'e yansıyan rengi tanıyabiliriz.

Kaynak ve örnek kod için blog sayfamızı inceleyiniz.

Özellikler

• Renk Tanıma Sensörü Modülü

• Çip: TCS230

• Giriş Voltajı: DC 3 ~ 5V

• Çıkış Frekans Gerilimi: 0 ~ 5V

• Yüksek parlaklıkta beyaz LED'ler kullanın

• Doğrudan Mikrodenetleyiciye bağlanabilir

• Ölçülen nesne renginin statik tespiti

• En İyi Algılama Mesafesi: 10mm

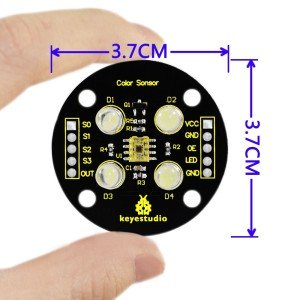

• Renk ve daha fazla detay resim olarak gösterilir

NOT: Işık efektleri , ekranların parlaklık/kontrast ayarlarındaki fark, resimlerle gerçek öğe arasında renk tonunda bazı küçük farklılıklar yaratabilir.
