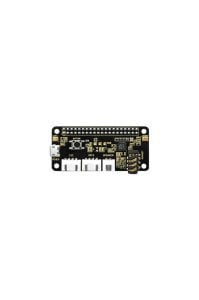

Bu ürün, AI (yapay Zeka) ve ses uygulamaları için tasarlanmış ReSpeaker 2-Mic Pi HAT V1.0 shield'dir. WM8960'a dayanan düşük güç tüketen bir stereo Codec'tir (kodlayıcı).
Shield üzerinde ses toplayan iki mikrofon, üç APA102 RGB LED, bir kullanıcı-tanımlı buton ve uygulama genişletme için iki Grove konektörü vardır.
Ayrıca, ses çıkışı için 3,5 mm ses jakı veya JST 2.0 hoparlör çıkışı kullanılabilir.
Bu shield ile, Amazon ses servisleri, Google Asistan ve benzer daha fazla servisi entegre eden güçlü ve esnek bir ses aygıtı oluşturabilirsiniz.

Not: Hoparlör modülünü taktıktan sonra, RGB LED'in durumu sabit değildir; ancak, RGB test edilirken durum normaldir.

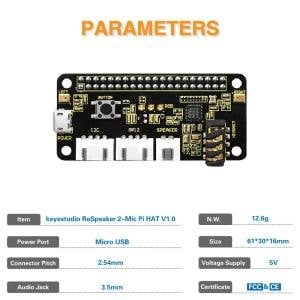

Özellikler

• Raspberry Pi Zero ve Zero W, Raspberry Pi B+, Raspberry Pi 2B ve 3B'yi destekler

• İki mikrofon (Mic L ve Mic R)

• İki adet Grove konektörü

• Bir kullanıcı tanımlı düğme

• 3.5mm ses arayüzü

• JST2.0 ses çıkışı arayüzü

Pin Şeması

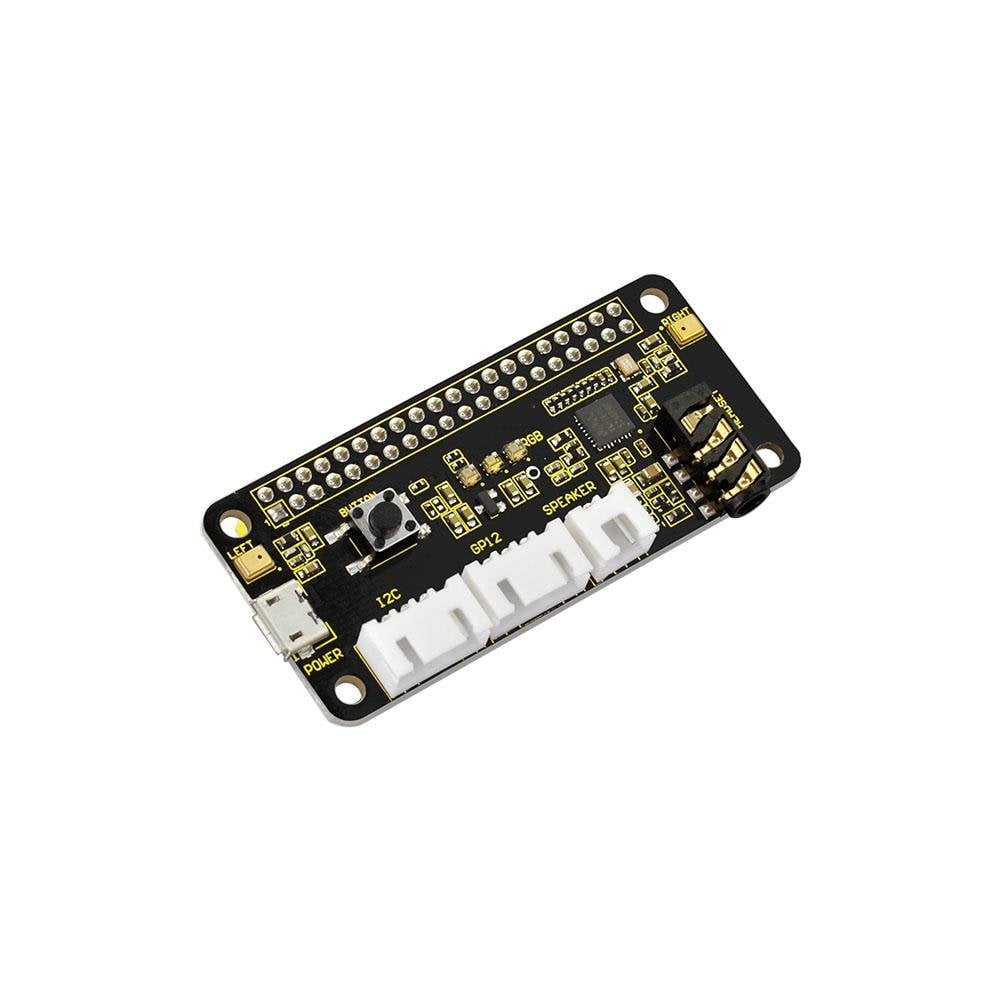

Arayüz Açıklamaları

1) Buton: GPIO17'ye bağlı varsayılan
2) Mic L ve Mic R: Mikrofon (SOL ve SAĞ etiketli)

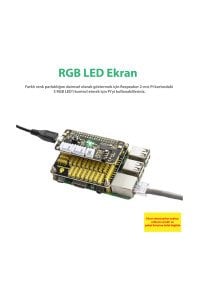

3) RGB LED: Raspberry Pi'nin SPI arayüzüne bağlı üç APA102 RGB LED.
4) WM8960: Düşük Güçlü Stereo Kodek
5) Raspberry Pi 40 pin başlığı: Raspberry Pi Sıfır, Raspberry Pi 1 B +, Raspberry Pi 2B ve 3B'yi destekleyin.
6) GÜÇ: ReSpeaker 2-Mic Pi HAT'a güç veren mikro USB bağlantı noktası. Hoparlörü kullanırken yeterli akımı sağlamak için devre kartına güç verin.
7) I2C: Grove I2C bağlantı noktası, I2C-1'e bağlı
8) GPIO12: GPIO12 ve GPIO13'e bağlı Grove dijital bağlantı noktası
9) JST 2.0 HOPARLÖR ÇIKIŞI: Hoparlörleri bağlama, JST 2.0 konektörü
10) 3.5mm ses jakı: 3.5mm ses fişi ile kulaklık veya hoparlör bağlamak
