Keyestudio RGB LED Modül

Contents  (Hızlı Menü)

Introduction / Tanıtım

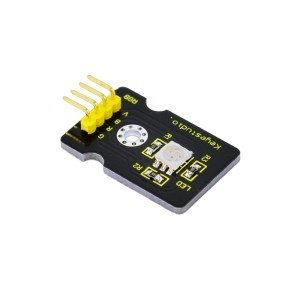

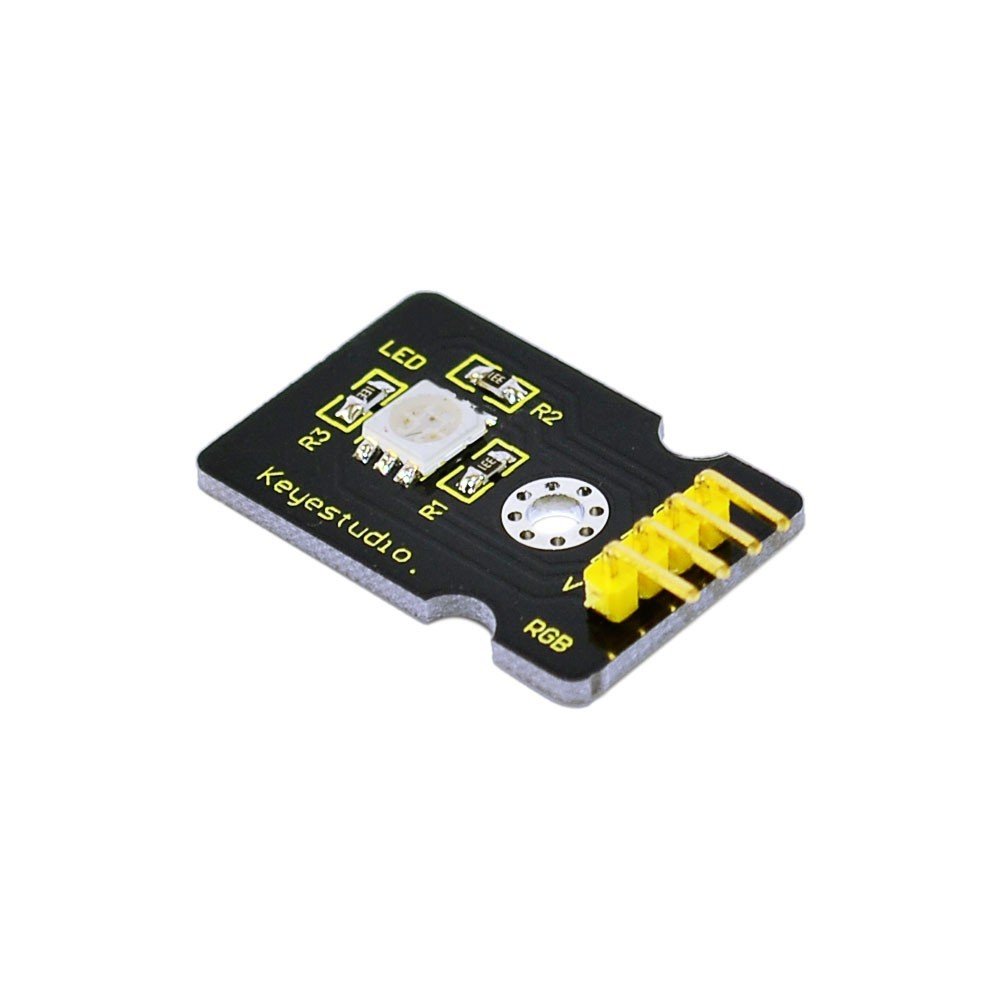

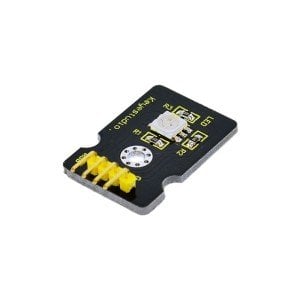

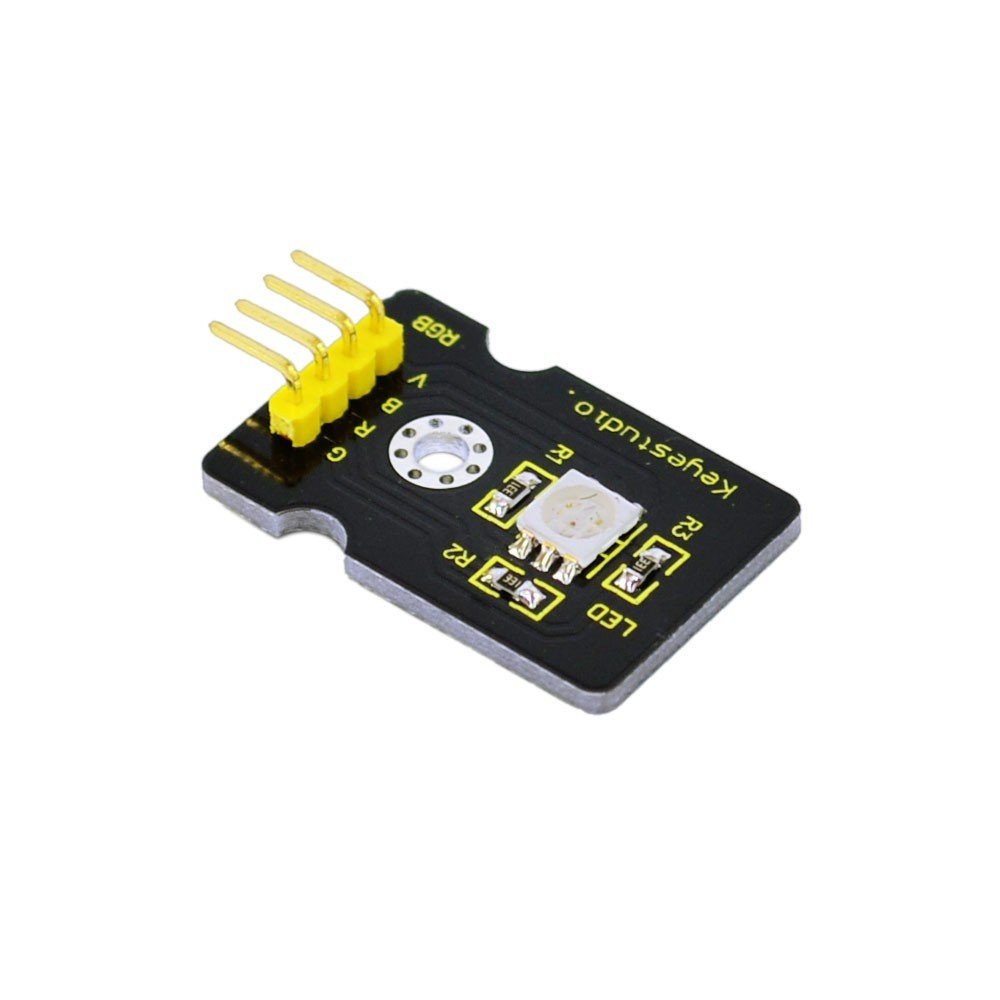

This is a full-color LED module, where contains 3 basic colors－red, green and blue. They can be regarded as separate three LED lights. After programming, you can turn them on and off by sequence. And you can also use PWM analog output to mix these three colors to generate different colors.

Kırmızı, yeşil ve mavi olmak üzere 3 temel renk içeren renkli bir LED modüldür. Farklı üç LED ışık varmış gibi kabul edilebilir. Programlamadan sonra, bunları belli bir sırayla açıp kapatabilirsiniz. Ayrıca, bu üç rengi karıştırıp farklı renkler üretmek üzere PWM analog çıkışını da kullanabilirsiniz.

Specifications / Özellikler

• Color: red, green and blue
• Brightness: High
• Voltage: 5V
• Input: digital level
• Size: 30 * 20mm
• Weight: 3g

• Renk: kırmızı, yeşil ve mavi
• Parlaklık: Yüksek
• Gerilim: 5V
• Giriş: dijital seviye
• Boyut: 30 * 20mm
• Ağırlık: 3g

Connection Diagram / Bağlantı Şeması

Sample Code / Örnek Kod

int redpin = 11; //select the pin for the red LED
int bluepin =10; // select the pin for the blue LED
int greenpin =9;// select the pin for the green LED
int val;
void setup() {
  pinMode(redpin, OUTPUT);
  pinMode(bluepin, OUTPUT);
  pinMode(greenpin, OUTPUT);
  }
void loop()
{for(val=255; val>0; val--)
  {analogWrite(11, val);
   analogWrite(10, 255-val);
   analogWrite(9, 128-val);
   delay(1);
  }
for(val=0; val<255; val++)
  {analogWrite(11, val);
   analogWrite(10, 255-val);
   analogWrite(9, 128-val);
   delay(1);
  }
}

Resources / Kaynaklar

Video

PDF

https://drive.google.com/open?id=14s3PqVei8BwSbTUayAVzQQRgUERpbS5T
