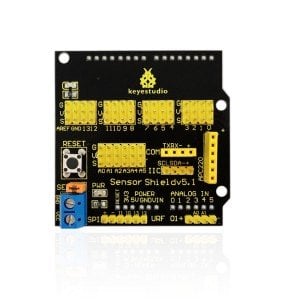

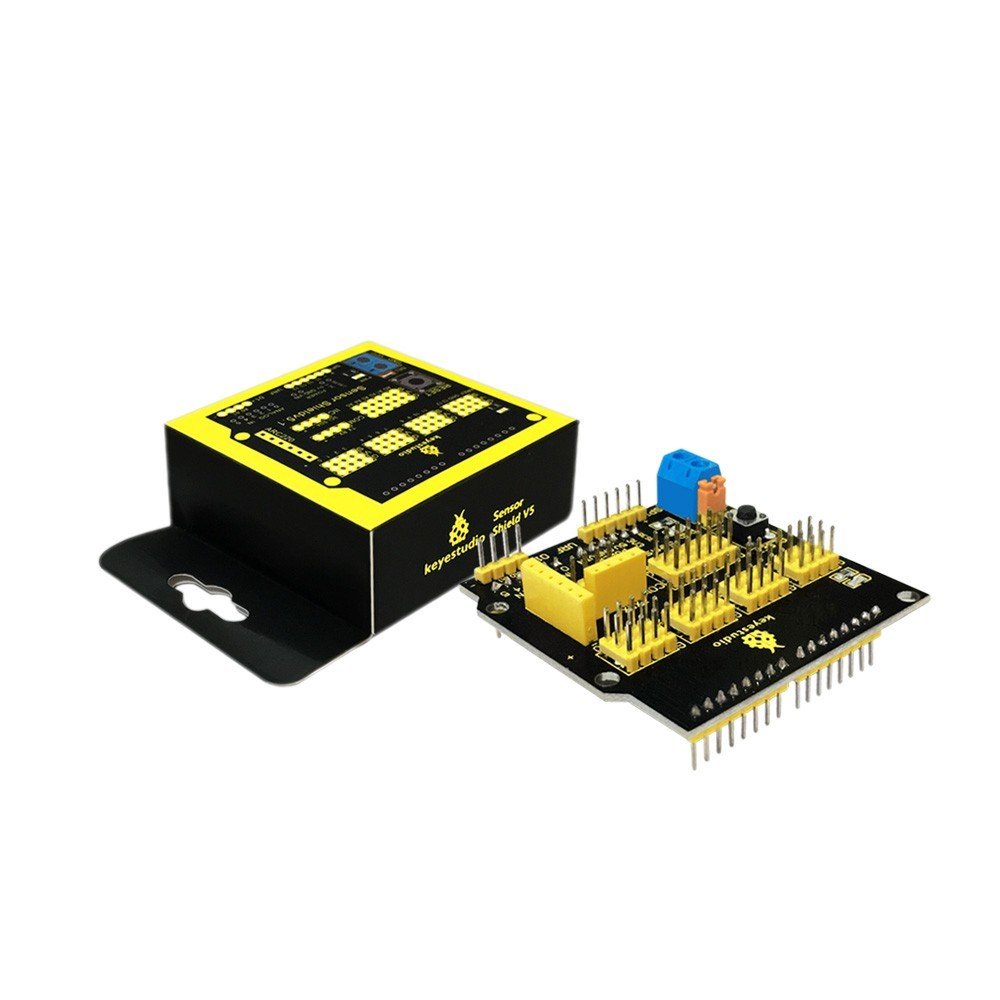

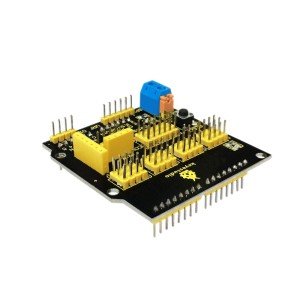

Keyestudio Sensör Shield V5

Fakat artık, bu keyestudio sensör paneli ile bu sorunu kolayca çözebilirsiniz. Bu panel UNO R3 kontrol kartı ile tamamen uyumludur, bu nedenle kullanım için kolayca UNO R3'e yerleştirebilirsiniz.
Keyestudio sensör paneli, dijital ve analog portları sensör modüllerine doğrudan bağlanabilen 3 Pinli  arayüzler (G, V, S) olarak dağıtır.  (Ground, Voltage, Signal)
Ayrıca seri, IIC ve SPI iletişimi gibi 2.54mm aralıklı bazı iletişim pinlerini de dağıtır.
Panel, bir sıfırlama (reset) düğmesi ve 2 sinyal göstergesi ile birlikte geliyor.
Ek olarak, sensör modüllerine gereken voltajı ekran üzerindeki mavi terminal blokları ile sağlayabilirsiniz. Çünkü bazı sensör modülleri 5V veya 3.3V ile değil, özel voltajlarla kullanılır.

• Arduino reset butonunu taşır


• Dahili bir güç göstergesi ve bir D13 göstergesi ile birlikte gelir

• UNO R3'ün tüm dijital ve analog portlarını 3 Pinli başlıklar olarak dağıtır

• Seri iletişim arayüzü

• Bir I2C iletişim arayüzü

• Bir SPI iletişim arayüzü

• Bir URF arayüzü


• APC220 arayüzü


• Farklı sensör modülleri için gereken voltajı terminal blokları ile sağlayabilirsiniz.


Uyumlu Denetleyiciler

• keyestudio UNO R3 BOARD / Arduino UNO R3

• keyestudio EASY plug Control Board

• keyestudio Leonardo R3 Development Board

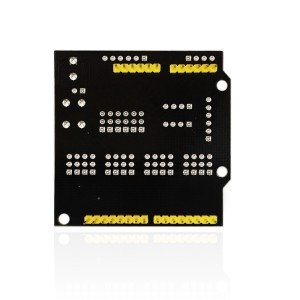

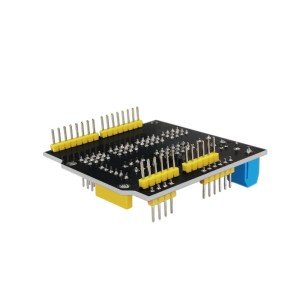

Detaylar

• Ebatlar: 57mm x 57mm x 20mm

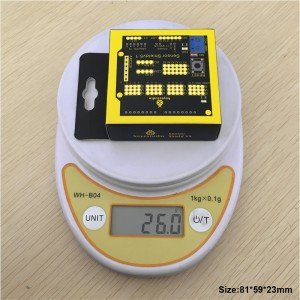

• Ağırlık: 20.5g

Pin Şeması

NOT:

Kart üzerindeki SE, jumper ile bağlandığında ve  VCC/GND (mavi) terminal bloğuna DC 7V giriş yapıldığında V, V1 ve + pinlerinin voltajı 7V olur.
Kart üzerindeki SE, jumper ile bağlandığında ve  VCC/GND (mavi) terminal bloğuna giriş yapılmadığında, panel UNO R3'ten beslenir, böylece V, V1 ve + pinlerinin gerilimi 5V olur.
Kart üzerindeki SE  jumper ile bağlanmadığında ve  VCC/GND (mavi) terminal bloğuna DC 7V giriş yapıldığında V pininin voltajı 7V olur, V1 ve + pinlerin voltajı 0V olur.
Kart üzerindeki SE, jumper ile bağlanmadığında ve  VCC/GND (mavi) terminal bloğuna giriş yapılmadığında, panel UNO R3'ten beslenir, V pini gerilimi 0V olur, V1 ve + pinlerinin gerilimi 5V olur.

Örnek Kullanım

Kalkanı UNO R3 kartına yerleştirebilirsiniz. Devre deneylerini oluşturmak için bir PIR hareket sensörü ve LCD ekran kullanın.
