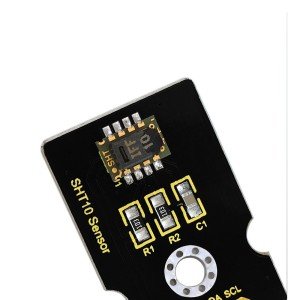

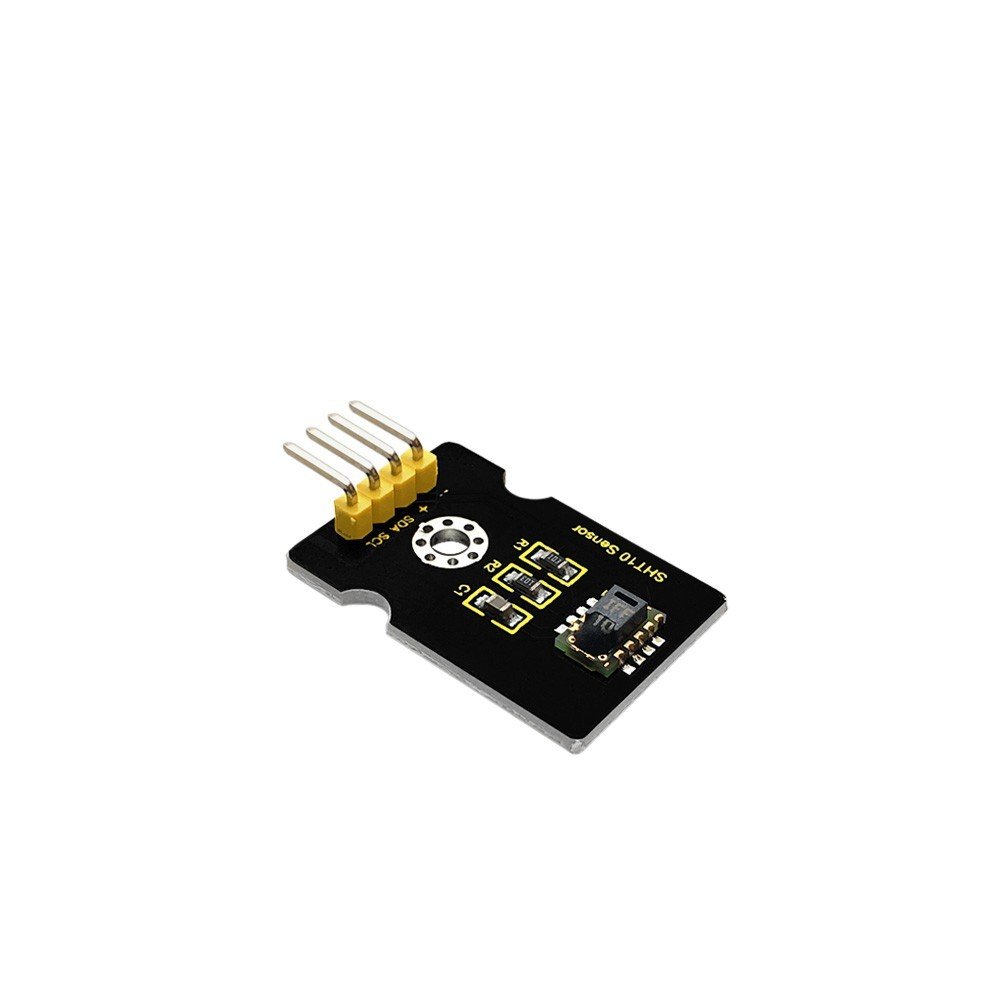

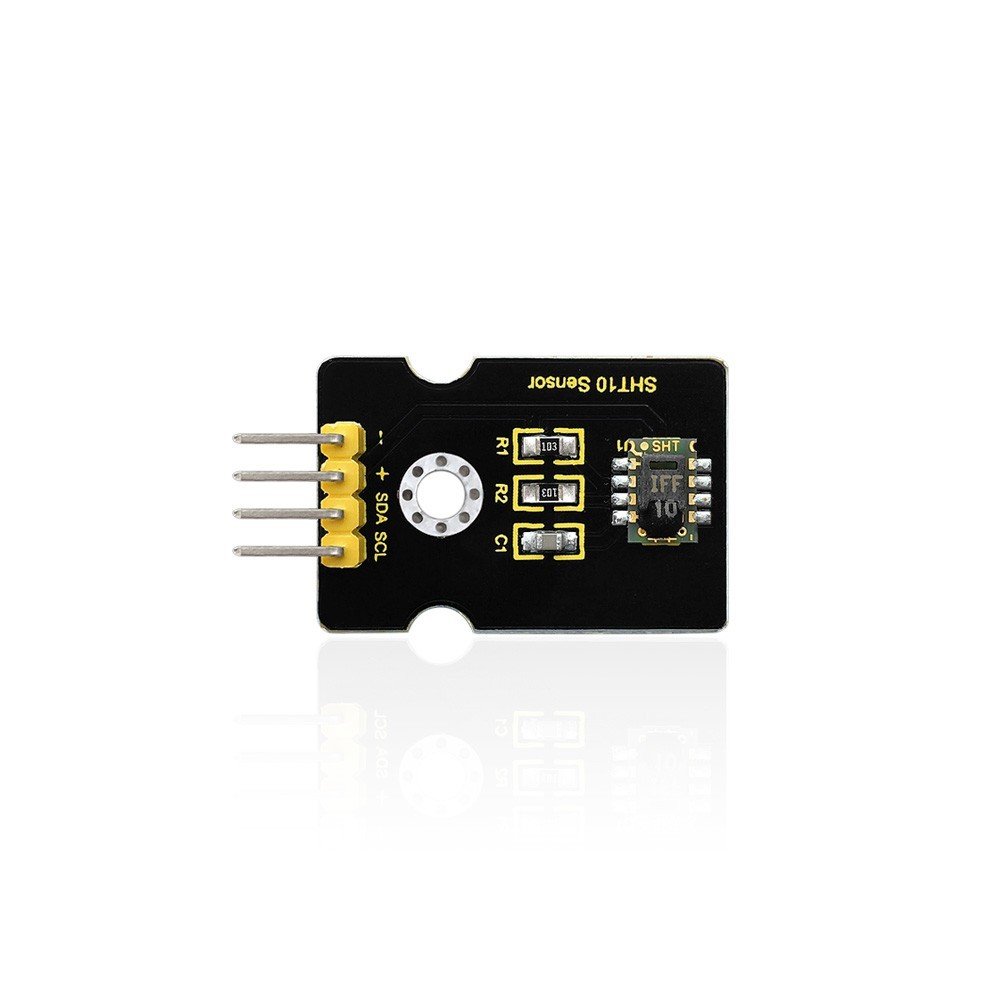

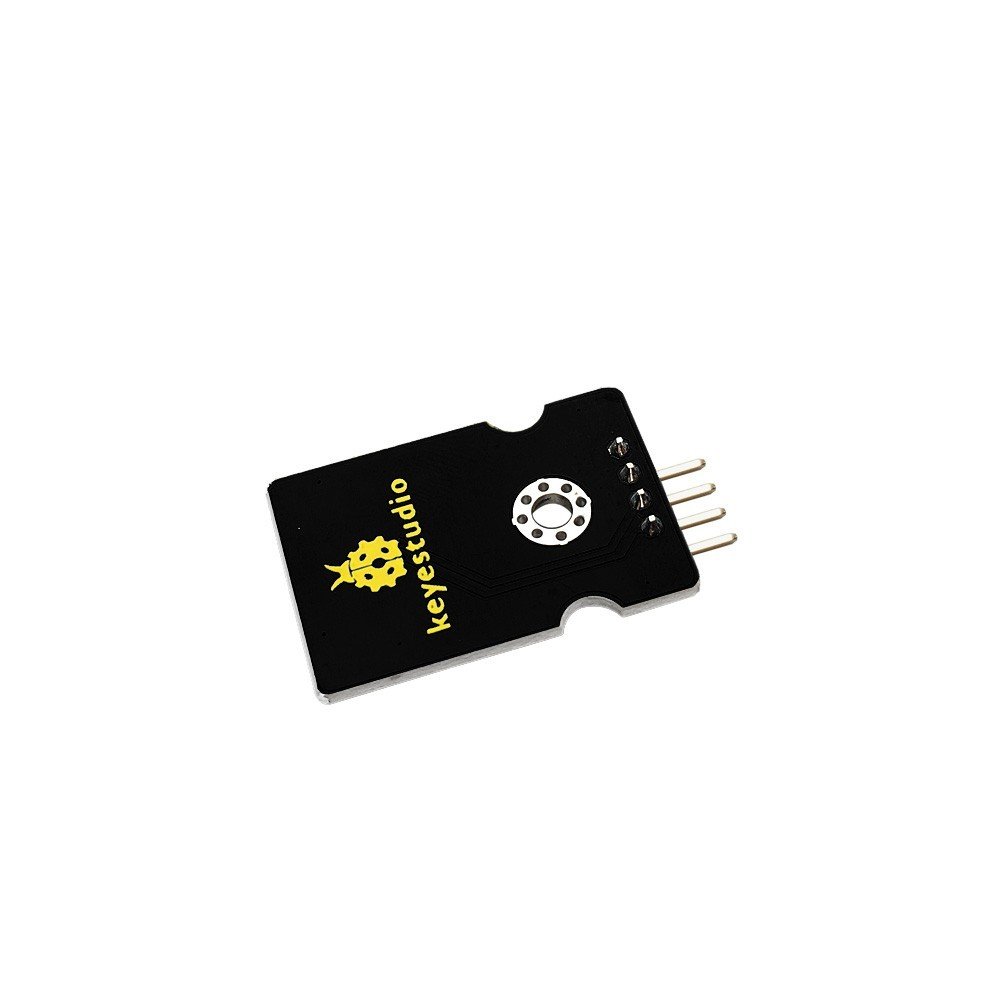

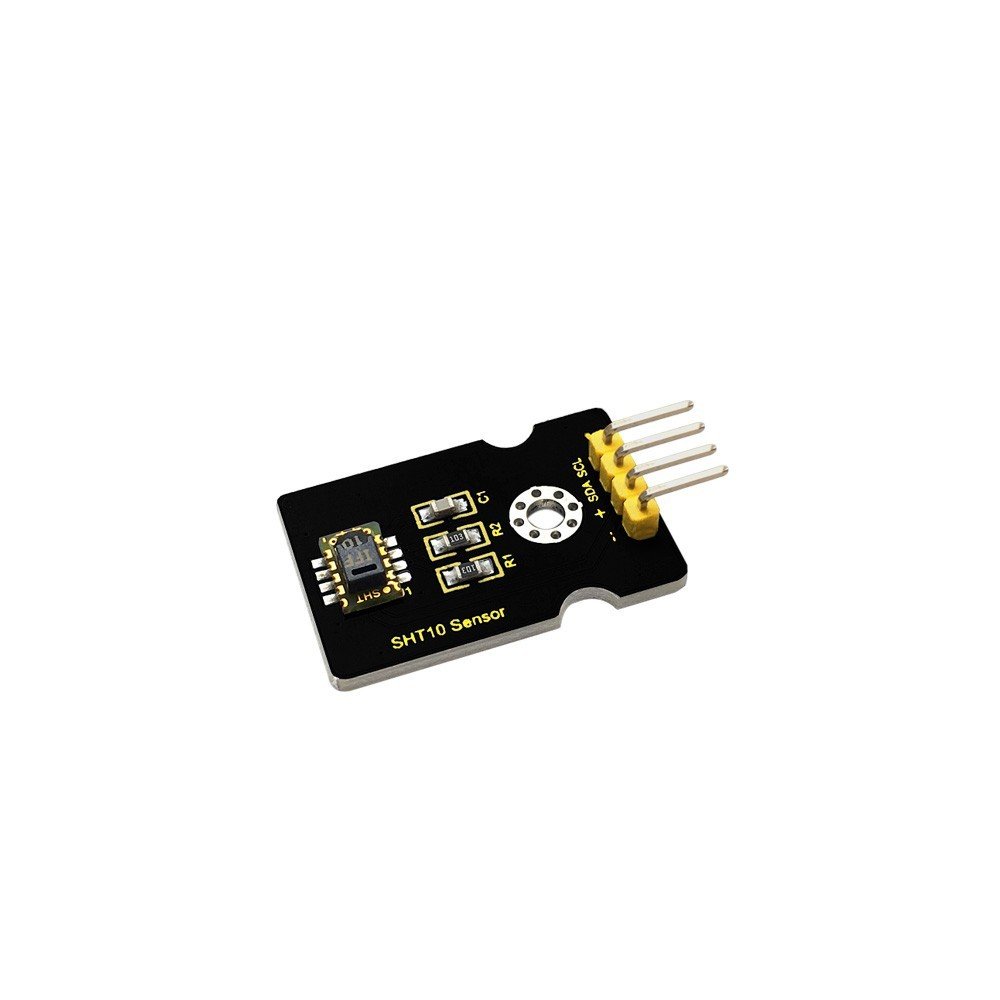

Keyestudio SHT10 Dijital Sıcaklık Sensörü

Keyestudio SHT10 Dijital Sıcaklık Sensörü Tanıtım

Keyestudio SHT10 dijital sıcaklık sensörü, dijital sinyal çıktı kalibrasyonunu içeren bir sıcaklık ve nem kompozit sensörüdür. Ürün, endüstriyel COMS sürecinde yüksek güvenilirlik ve mükemmel uzun süreli stabiliteye sahip olmasını sağlayan, patentli mikro işleme teknolojisi (CMOSens®) kullanır. Sensör, tam güvenilirlik, güçlü stabilite, hızlı tepki, düşük güç tüketimi, güçlü anti-parazit ve doğru çiğlenme noktası ölçümü gibi özelliklerle doğrudan mikrodenetleyiciye bağlanabilen tam ölçekli kalibrasyona ve iki dijital arayüze sahiptir. Ve kullanım alanı geniştir.

Özellikler

• Çalışma Gerilimi ：5V （DC）
• Arayüz ：4PIN portu
• Nem Ölçüm Aralığı ：0 — 100% RH
• Nem Ölçüm Hassasiyeti ： ±% 4.5 RH （% 20 —% 80 RH）
• Nem Ölçüm Çözünürlüğü:% 0,03 RH
• Sıcaklık Ölçüm Aralığı ：-40 — 123.8 ℃
• Sıcaklık Ölçüm Hassasiyeti ：± 0.5 ℃ hata （içinde 25 ℃） ， ± 0.9 ℃ hata （arasında 0 — 40 ℃ ℃
• Sıcaklık Ölçüm Çözünürlüğü ：0.01 ℃

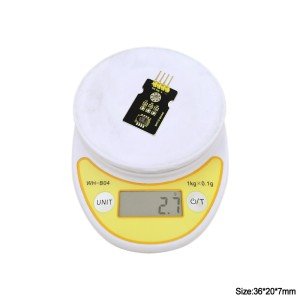

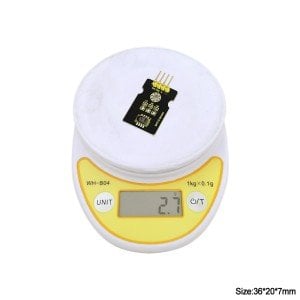

• Ağırlık: 2.6 gr

Bağlantı Şeması

Örnek Kod

/* Lab10 - SHT1x serials (SHT10, SHT11, SHT15) Reading sample of hygrothermograph
 *
 * Need to install SHT1x Library:
 *    [url]https://github.com/practicalarduino/SHT1x/[/url]
 */

#include <SHT1x.h>

// define SHT1x connection pin
#define dataPin  11
#define clockPin 10

// Initialize sht1x object
SHT1x sht1x(dataPin, clockPin);

void setup()
{
   Serial.begin(9600);
}

void loop()
{
  // declare three variables, representing temperature (Celsius), temperature (Fahrenheit) and humidity
  float temp_c, temp_f, humidity;

  // read SHT1x temperature and humidity value
  temp_c = sht1x.readTemperatureC();
  temp_f = sht1x.readTemperatureF();
  humidity = sht1x.readHumidity();

  // Output the temperature and humidity value to Serial Port
  Serial.print("Temperature: ");
  Serial.print(temp_c, 1);  // Show one after the decimal point
  Serial.print("C / ");
  Serial.print(temp_f, 1);  // Show one after the decimal point
  Serial.print("F. Humidity: ");
  Serial.print(humidity);
  Serial.println("%");

  delay(1000);
}

Library Download of SHT1x： [1]

Sonuç

Yukarıdaki şemadaki gibi kablolayın ve kodu yükleyin, çalıştırıp sonra seri monitörü açın, mevcut test sıcaklığını ve nemini aşağıda gösterilen grafikteki gibi gösterecektir.

<

Kaynaklar

PDF:
https://drive.google.com/open?id=1HEjZ1ljbMFK37UhyXBaj5kXJ7tprrV9w

VIDEO:
