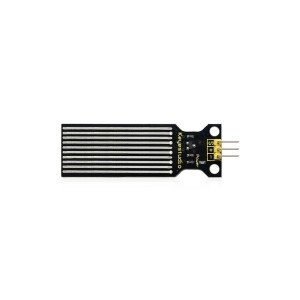

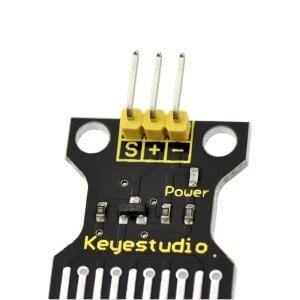

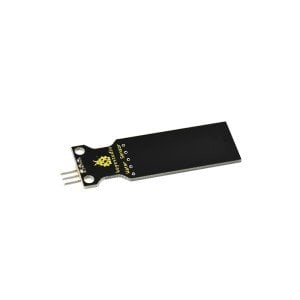

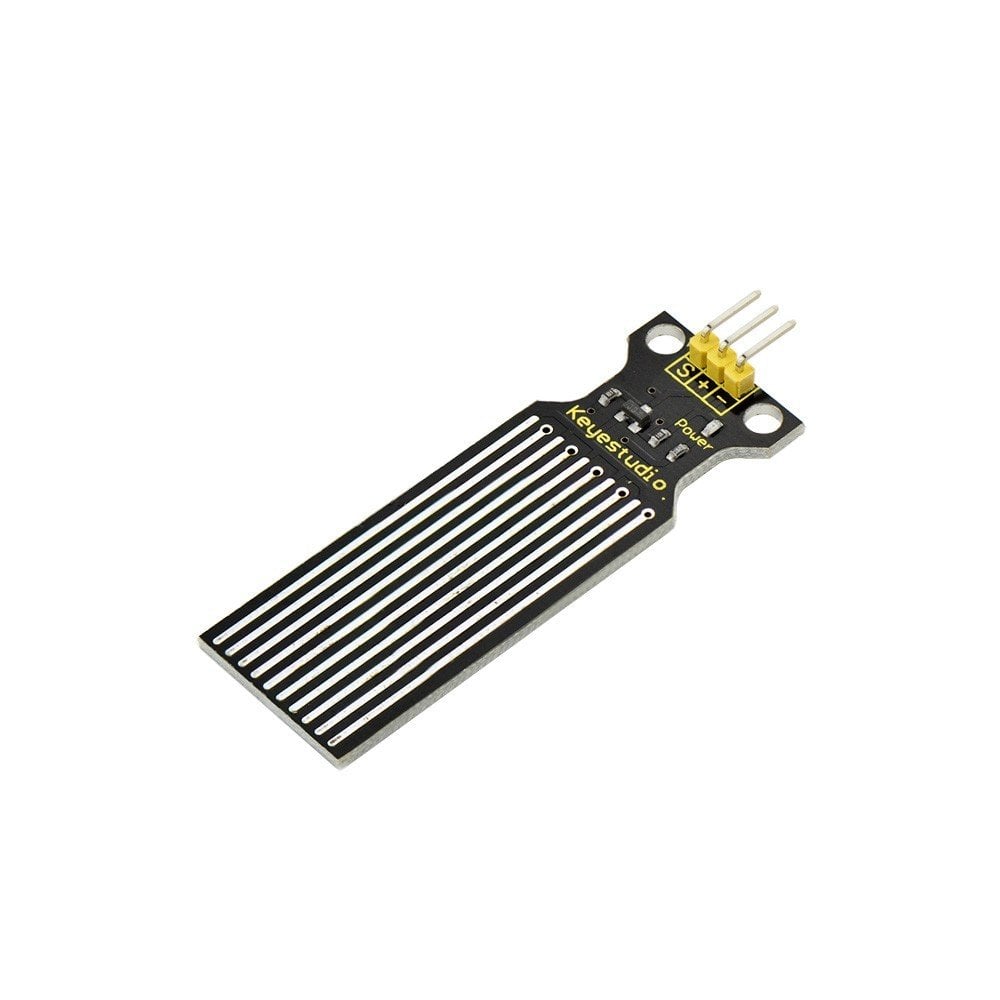

Keyestudio Su Sensörü

Contents  (Hızlı Menü)

Tanıtım

• su miktarı ve analog miktar arasında sorunsuz dönüşüm;
• güçlü esneklik, bu sensör temel analog değerini verir;
• düşük güç tüketimi ve yüksek hassasiyet;
• Arduino denetleyicisi, STC tek yongalı mikrobilgisayar, AVR tek yongalı mikrobilgisayar ve diğer çeşitli geliştirme kartları ve denetleyicileri için uygun olan mikroişlemci veya diğer mantık devrelerine doğrudan bağlanır.

Özellikler

• Çalışma Gerilimi: DC5V
• Çalışma Akımı: m 20mA
• Sensör Tipi: Analog
• Algılama alanı: 40mm x 16mm
• Üretim Süreci: FR4 çift taraflı kaplama
• Şekil Tasarımı: Kaymaz yarım daire kalıplı

• Çalışma Sıcaklığı:  10℃ - 30℃
• Çalışma Nemi: Yoğuşma olmadan% 10 -% 90
• Ürün Ağırlığı: 3g
• Ürün Boyutu: 65mm x 20mm x 8mm

Connection Diagram / Bağlantı Şeması

Sample Code / Örnek Kod

int analogPin = 0; //connect water sensor to analog interface 0
int led = 13; //LED to digital interface 13
int val = 0; //define the initial value of variable ‘val’ as 0
int data = 0; //define the initial value of variable ‘data’ as 0
void setup()
{
pinMode(led, OUTPUT); //define led as output pin
Serial.begin(9600); //set baud rate at 9600
}
void loop()
{
val = analogRead(analogPin); //read and assign analog value to variable ’val’
if(val>700){ //decide whether variable ‘val’ is over 700 digitalWrite(led,HIGH); //turn on  LED when variable ‘val’ is over 700
}
else{
digitalWrite(led,LOW); //turn off LED when variable ‘val’ is under 700
}
data = val; //variable ’val’ assigns value to variable ‘data’
Serial.println(data); //print variable ‘data’ by Serial.print
delay(100);
}

After the above steps are done, let’s do a test on lower water level and check what happens:

• The LED can’t light up when water level haven’t reach alarm value;
• The LED is turned on and an alarm is released when water level reaches alarm value.

Yukarıdaki adımlar yapıldıktan sonra, daha düşük su seviyesinde bir test yapalım ve ne olduğunu kontrol edelim:

• LED, su seviyesi alarm değerine ulaşmadığında yanamaz;
• LED yanar ve su seviyesi alarm değerine ulaştığında bir alarm verilir.

Resources / Kaynaklar

Video

Datasheet

https://drive.google.com/open?id=1mYbM3NgCK_rECTuKbNudrO9ROtm5JmtM
