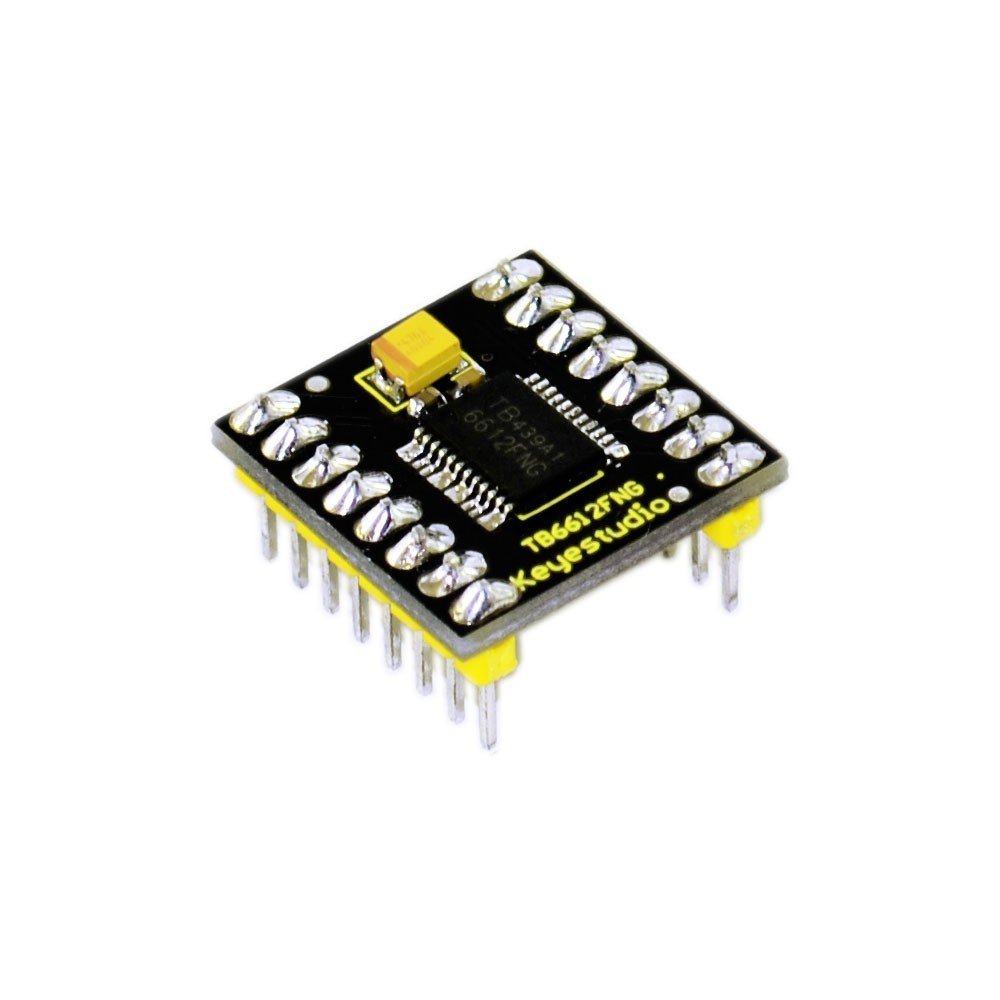

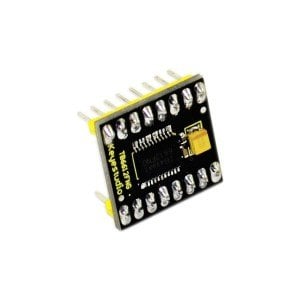

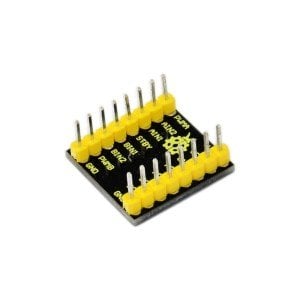

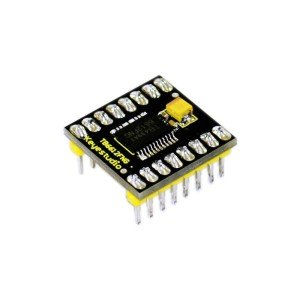

Keyestudio TB6612FNG Motor Sürücüsü

TB6612FNG motor sürücüsü, 1.2A (3.2A tepe) sabit akımda iki DC motoru kontrol edebilir. CW, CCW, kısa fren ve stop şeklinde motoru dört fonksiyon modundan biriyle kontrol etmek için iki giriş sinyali (IN1 ve IN2) kullanılabilir. İki motor çıkışı (A ve B) ayrı olarak kontrol edilebilir, her motorun hızı 100kHz'e kadar olan bir PWM giriş sinyali ile kontrol edilir. Motoru bekleme modundan çıkarmak için STBY pinine yüksek sinyal gelmelidir.
Lojik (mantıksal) besleme gerilimi (VCC) 2.7-5.5 VDC aralığındadır, motor beslemesi (VM) ise maksimum 15VDC gerilimle sınırlıdır. Çıkış akımı, kanal başına 1,2 A'ya kadardır (veya kısa, tek bir sinyal için 3,2 A'ya kadar).

Özellikler

• Güç kaynağı voltajı: VM=15V maksimum VCC=2.7 - 5.5V

• Çıkış akımı: I-out=1.2A (ortalama) / 3.2A (tepe)

• Güç tasarrufu için bekleme modu

• CW/CCW/kısa fren/stop motor kontrol modları

• Dahili termal kapatma devresi ve alçak gerilim algılama devresi

• Her iki besleme hattında da filtreleme kapasitörleri
