Keyestudio V4.0 Geliştirme Kartı

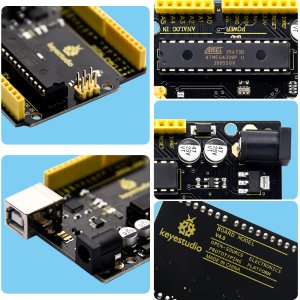

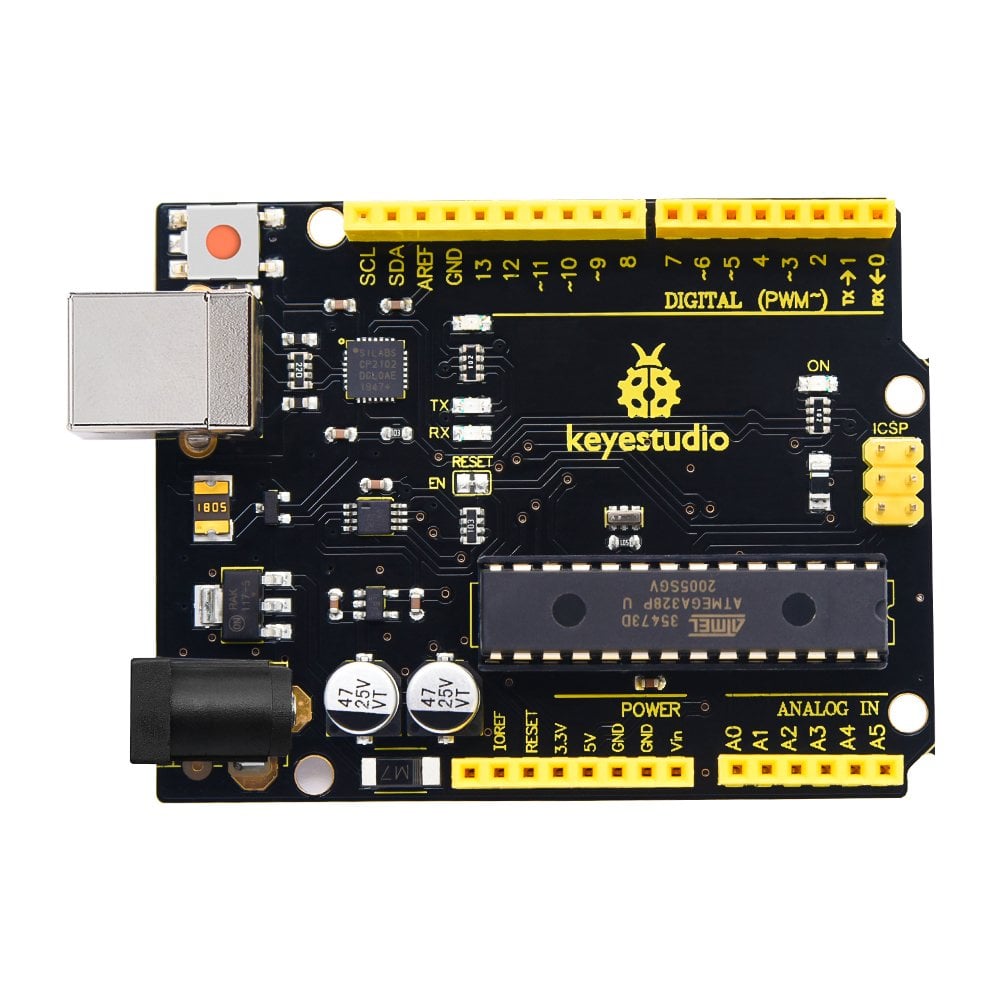

Keyestudio V4.0 geliştirme kartının işlemci çekirdeği, ARDUINO UNO REV3 ile tam uyumlu ATMEGA328P-PU’dur.

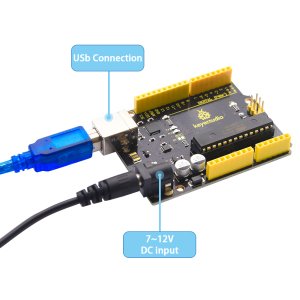

14 dijital giriş/çıkış pinine (6 tanesi PWM çıkışı olarak kullanılabilir), 6 analog girişe, 16 MHz kristal osilatöre, USB bağlantısına, güç jakına, 1 ICSP başlığına ve sıfırlama düğmesine sahiptir. Yerleşik ICSP bağlantı noktası, ATMEGA328P-PU için bellenimi doğrudan yakabilir. Gücü USB kablosu, DC kafası ve Vin GND pinleri ile bağlayabiliriz.
14 dijital giriş/çıkış pinine (6 tanesi PWM çıkışı olarak kullanılabilir), 6 analog girişe, 16 MHz kristal osilatöre, USB bağlantısına, güç jakına, 1 ICSP başlığına ve sıfırlama düğmesine sahiptir. Yerleşik ICSP bağlantı noktası, ATMEGA328P-PU için bellenimi doğrudan yakabilir. Gücü USB kablosu, DC kafası ve Vin GND pinleri ile bağlayabiliriz.
Özellikler
• Çalışma Gerilimi: 5V
• Giriş Voltajı (önerilen): DC 7-12V
• Dijital I/O Pinleri: 14 (D0-D53)
• PWM Dijital I/O Pinleri：6 (D3 D5 D6 D9 D10 D11)
• Analog Giriş Pinleri: 6(A0-A5)
• I/O Pin Başına DC Akımı: 20 mA
• 3.3V Pin için DC Akımı: 50 mA
• Flash Bellek: 0,5 KB’si önyükleyici tarafından kullanılan 32 KB (ATMEGA328P-PU)
• SRAM:2 KB (ATMEGA328P-PU)
• EEPROM: 1 KB (ATMEGA328P-PU)
• Saat Hızı: 16 MHz
• LED_BUILTIN:D13
• Mikrodenetleyici: ATMEGA328P-PU
• Çalışma Gerilimi: 5V
• Giriş Voltajı (önerilen): DC 7-12V
• Dijital I/O Pinleri: 14 (D0-D53)
• PWM Dijital I/O Pinleri：6 (D3 D5 D6 D9 D10 D11)
• Analog Giriş Pinleri: 6(A0-A5)
• I/O Pin Başına DC Akımı: 20 mA
• 3.3V Pin için DC Akımı: 50 mA
• Flash Bellek: 0,5 KB’si önyükleyici tarafından kullanılan 32 KB (ATMEGA328P-PU)
• SRAM:2 KB (ATMEGA328P-PU)
• EEPROM: 1 KB (ATMEGA328P-PU)
• Saat Hızı: 16 MHz
• LED_BUILTIN:D13
