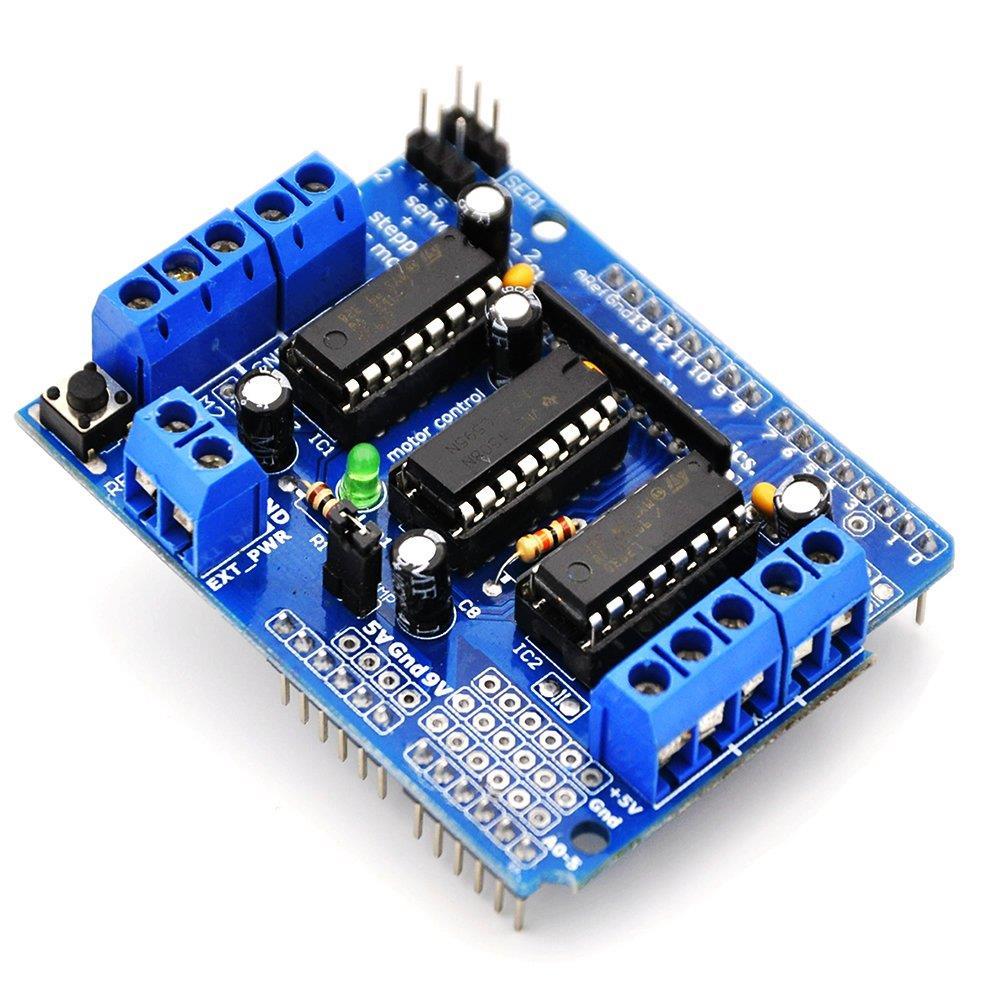

L293D Arduino Motor Sürücü Shield
Bireysel 8-bit hız seçimine sahip 4’e kadar çift yönlü DC motoru
veya tek bobinli, çift bobinli, birleştirilmiş veya mikro kademeli 2
kademeli motoru (tek kutuplu veya bipolar) kontrol edebilen Arduino
kartları için bir Motor sürücü shield. Arduino’nun yüksek çözünürlüklü
özel zamanlayıcısına bağlı 5V ‘hobi’ servoları için 2 bağlantı –
titreşim yok!
veya tek bobinli, çift bobinli, birleştirilmiş veya mikro kademeli 2
kademeli motoru (tek kutuplu veya bipolar) kontrol edebilen Arduino
kartları için bir Motor sürücü shield. Arduino’nun yüksek çözünürlüklü
özel zamanlayıcısına bağlı 5V ‘hobi’ servoları için 2 bağlantı –
titreşim yok!
Kartta iki L293D motor sürücüsü ve bir 74HC595 var.
74HC595 Arduino’nun 3 pimini, motor sürücülerinin yönünü kontrol etmek
için 8 pime çıkarır. L293D’nin çıkış özelliği doğrudan Arduino’nun PWM
çıkışlarına bağlanır.
74HC595 Arduino’nun 3 pimini, motor sürücülerinin yönünü kontrol etmek
için 8 pime çıkarır. L293D’nin çıkış özelliği doğrudan Arduino’nun PWM
çıkışlarına bağlanır.
- 4 adet DC motorun bağımsız kontrolü
- 2 adet step motorun bağımsız kontrolü
- 2 adet servo motor için konnektörler bulunmaktadır. Bunun yanında
pinlerden kablo çekilerek daha fazla servo motor sürmesi sağlanabilir. - Reset butonu ve motor beslemesi için harici güç girişi bulunmaktadır.
- Her bir kanaldan sürekli 0,6A, anlık 1,2A akım verebilmektedir.
- Sensör bağlantıları için boş bırakılmış analog giriş pinleri bulunmaktadır.
- Arduino Uno, Arduino Mega vb. pin yapısına sahip kontrolcü kartlarıyla uyumlu çalışmaktadır.
- Çalışma Voltajı: 5-12V
- Ürün Boyutları: 69x53x14,3mm
- Ağırlık: 32g
Güç kaynağı
Motorların gücü, Arduino panelleri DC Jack’ten (normalde 9V) veya 2
pinli EXT-PWR terminal bloğundan sağlanabilir. EXT_PWR terminal
bloğundan güç sağlıyorsanız, PWR atlama jumperını çıkarmanız gerekir,
aksi halde shielda ve Arduino kartına zarar verebilirsiniz.
pinli EXT-PWR terminal bloğundan sağlanabilir. EXT_PWR terminal
bloğundan güç sağlıyorsanız, PWR atlama jumperını çıkarmanız gerekir,
aksi halde shielda ve Arduino kartına zarar verebilirsiniz.
