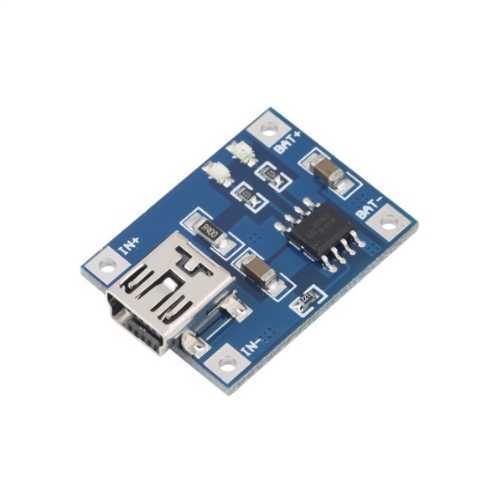

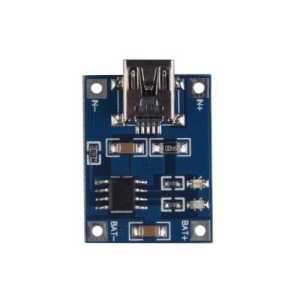

TP4056 1A Lipo – Li-on Pil Şarj Devresi Mini USB

TP4056 1A Lipo – Li-on Pil Şarj Devresi Mini USB

Şarj sırasında kırmızı led gösterge çalışmaktadır. Şarj bittiğinde yeşil gösterge ledi yanar ve şarj bitmiş olduğu anlaşılır.

Şarj voltajı 5V üzerinde olmamalıdır. 5V üzerine çıkacak besleme voltajı ısıya sebep olur. Buda şarj akımının azalmasına sebep olur. 60 derecelik entegre sıcaklığı normaldir.
Pil modüle ters bağlanırsa çip bozulur. Buna dikkat edilmesi zaruridir.

• TP4056 lityum şarj entegresi.
• Şarj metodu: Lineer şarj
• Mini-USB port
• Harici input besleme padleri (IN + ve IN-)
• 5V Giriş voltajı
• 4.2V şarj voltajı
• -10’C-85’C Çalışma sıcaklığı
• Şarj akımı 1000mA (direnç değişimi ile 100-1000mAh arasında değiştirilebilir. )
• %1.5 şarj hassasiyeti
• Kırmızı şarj sürüyor ledi.
• Yeşil şarj bitti ledi.
• Ters bağlantı : Hayır
• Kart ölçüleri 25-19-10mm
