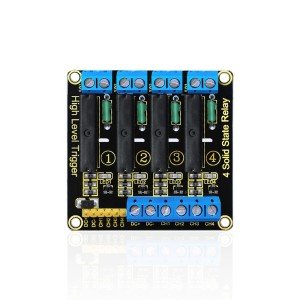

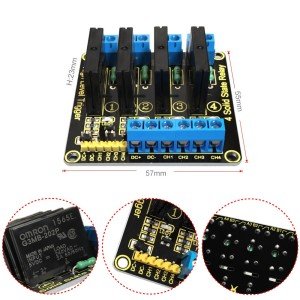

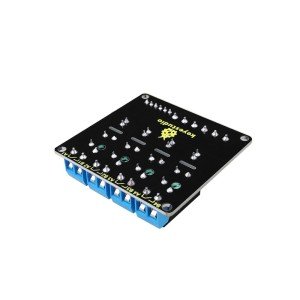

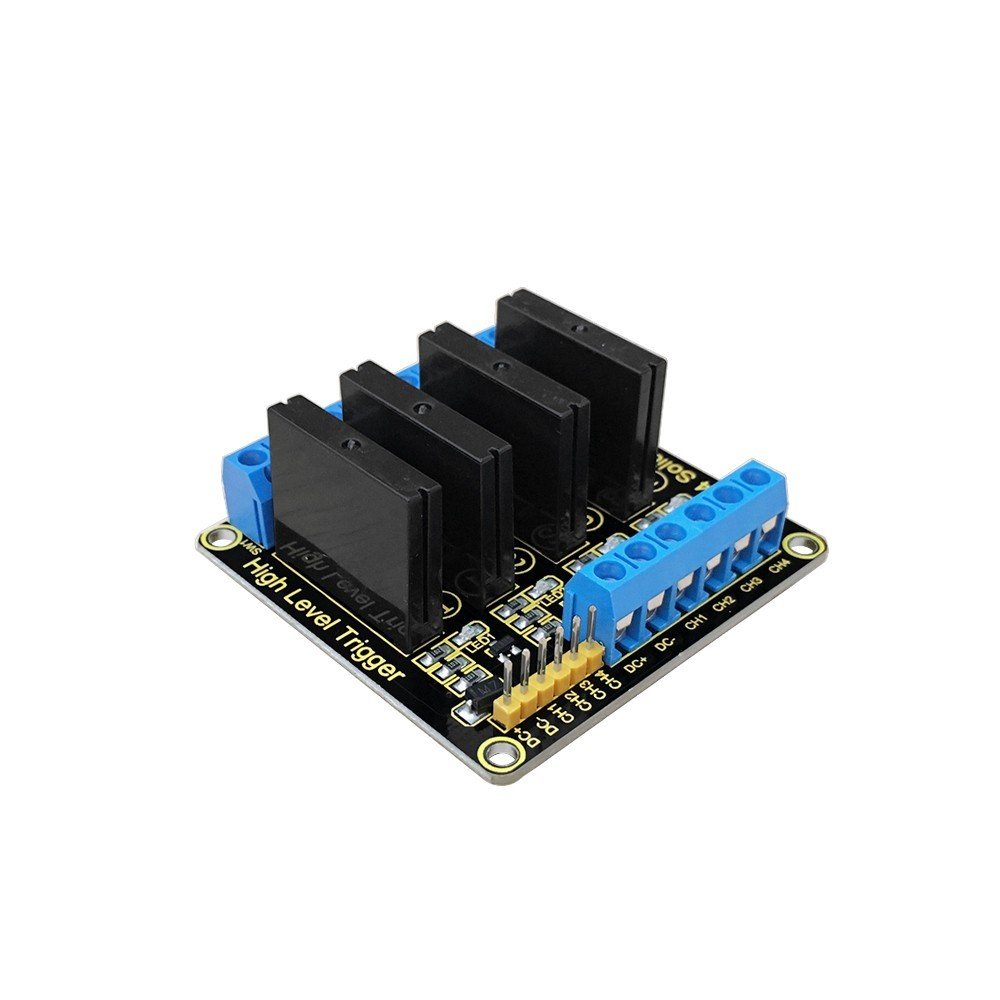

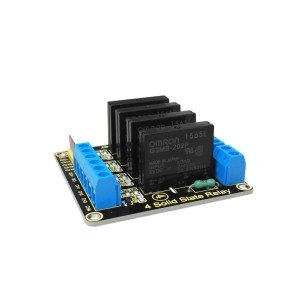

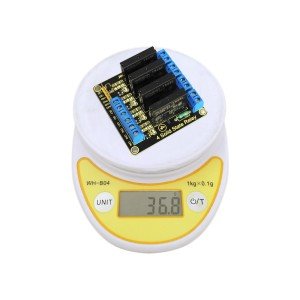

Keyestudio 4 Kanal Solid State Röle Modülü

Tanıtım

Keyestudio dört kanallı Solid State Röle (SSR), yüksek seviye etkili bir katı hal rölesidir, yani giriş kontrol sinyalleri düşük seviyedeyken (0 – 2.5 V), röle kapalıdır;  giriş kontrol sinyali yüksek seviyedeyken (3,3 – 5 V), röle açıktır. Katı Hal Rölesi, tamamı katı hal elektronik bileşenlerden oluşan yeni bir temassız anahtarlama cihazıdır. Elektromanyetik röle ile karşılaştırıldığında, temassız, uzun ömürlü, hızlı ve daha az dış etkileşim özellikleriyle güvenilirliği daha yüksektir. Keyestudio katı hal rölesinin çıkış kontrol terminali devreye bağlanmalıdır ve çalışma akımının 50mA’dan büyük olması gerekir, böylece katı hal rölesinin bağlantısı normal olarak kesilebilir.

Performans Parametreleri

• Elektriksel parametreler:

• Çıkış portu: AC240V / 2A


Bağlantı Şeması

Örnek Kod

int BASE = 3 ;  //The first relay I/O port
int NUM = 4;   //Total number of relay
void setup()
{
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     pinMode(i, OUTPUT);   //Set the digital I/O port to output
   }
}

void loop()
{
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     digitalWrite(i, HIGH);    //Set the digital I/O port outputs to "HIGH", that is, gradually open
     delay(200);        //delay
   }
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     digitalWrite(i, LOW);    //Set the digital I/O port outputs to "LOW", that is, gradually close relay
     delay(200);        //delay
   }
}

Sonuç

Yukarıdaki resimdeki gibi kablolamayı yapıp, kodu yükleyip açtıktan sonra dört kanal katı hal röleleri döngüsel olarak önce sırayla bağlantı yapar ve sonra sırayla bağlantıyı keser.

Kaynaklar

PDF:
https://drive.google.com/open?id=1hUkCtLh-d_HAmRfkDVpZllZHrEsjiNX-
