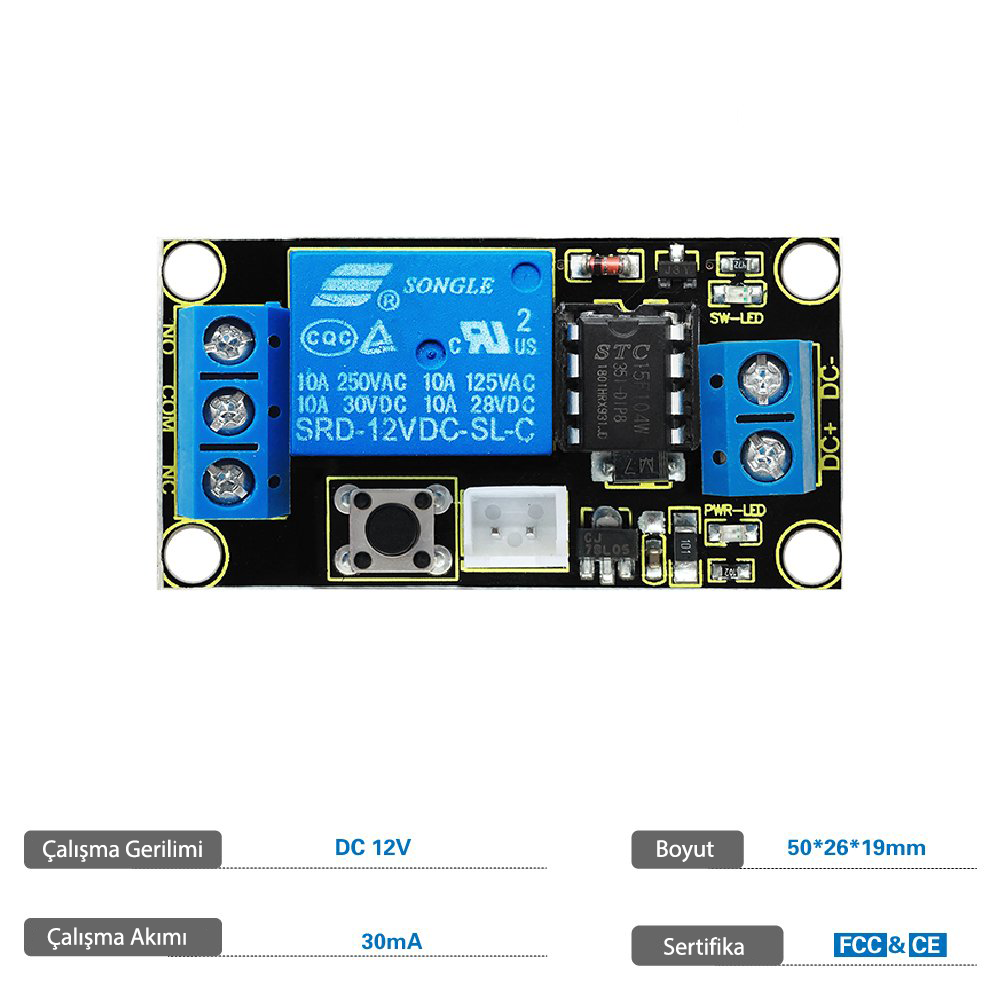

Keyestudio Buton Kontrollü Tek Kanallı 12V Röle Modülü – Arduino için

Keyestudio Röle Modülü (Buton Kontrollü)

Bu, düğme kontrollü bir röle modülüdür. 12V röle entegredir. Güç verildiğinde, modüldeki basmalı butonla röleyi açıp kapatabilirsiniz. Veya, röleyi uzaktan açıp kapatmak için buton yerine modül üzerindeki beyaz konektörden çıkış alabilirsiniz.

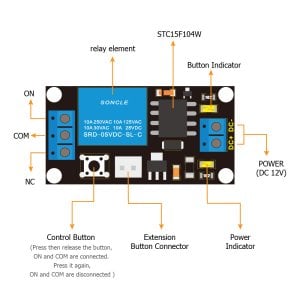

Özellikler

• Kart üzerinde 12 V röle vardır
• Röleyi butonla veya beyaz bağlantı çıkışından kontrol edebilirsiniz

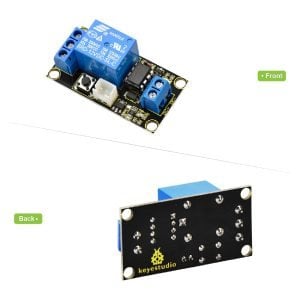

• Dört sabit delikle, diğer cihazlara monte edebilirsiniz
• Güvenli ve çevre dostudur


Parametreler

• Çalışma gerilimi: DC 12V
• Çalışma akımı: 30mA


Örnek Kullanım

DC 12V gerilimini röle üzerindeki DC+ ve DC- terminal bloğuna bağlayın, butona bastığınızda röle açılır, NO ve COM terminalleri bağlı, NC ve COM terminalleri bağlı değildir.
Butona tekrar basın, bu kez NC ve COM terminali bağlı iken NO ve COM terminali bağlantısı kesilecektir.

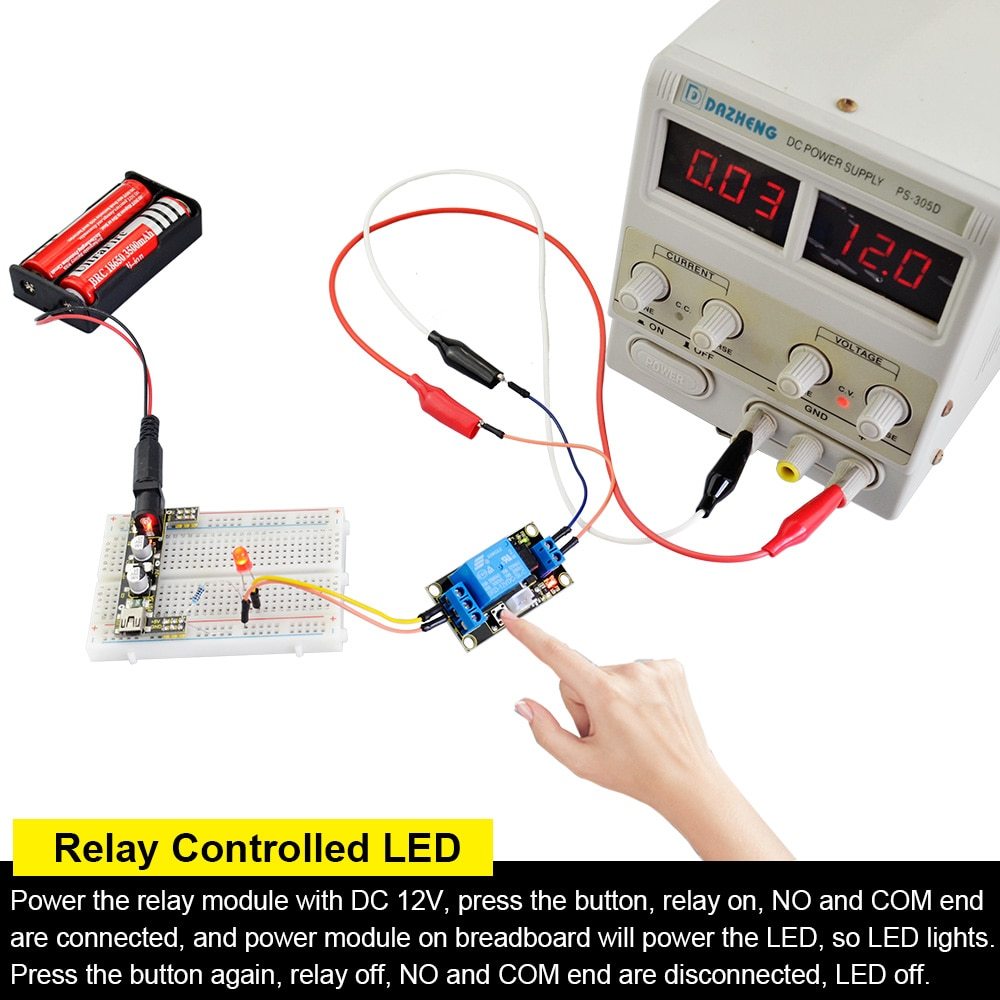

Örnek olarak, röle modülüne DC 12V verin, butona basın, röle açıldı ve NO ve COM terminalleri bağlı. Bunu, bir breadboard güç modülüne bağlanmış bir LED’e güç vererek deneyebilirsiniz, breadboard’a bağlı LED’in yandığını görmelisiniz. Aşağıdaki resimde gösterildiği gibi.
