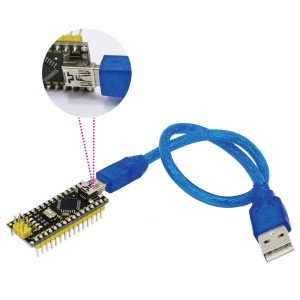

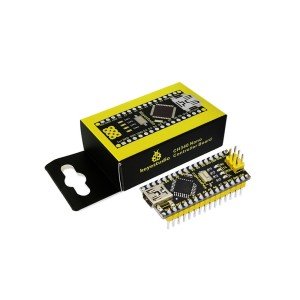

Keyestudio CH340 Nano 3.0 Denetleyici +USB Kablo

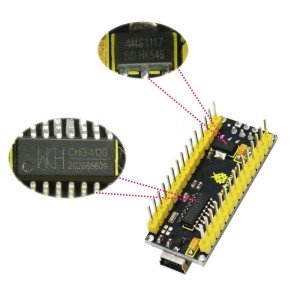

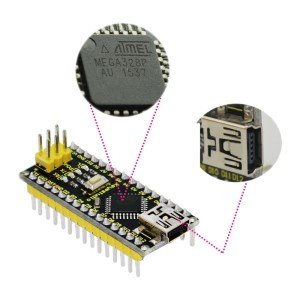

Keyestudio Nano CH340, ATmega328P-AU tabanlı küçük, eksiksiz ve breadboard dostu bir karttır. ARDUINO NANO ile karşılaştırıldığında, keyestudio Nano’da kullanılan USB-seri bağlantı noktası yongası CH340G’dir, böylece sürücü yükleme dosyası dışında kullanım yöntemi aynıdır.
14 dijital giriş / çıkış pini (bunlardan 6’sı PWM çıkışı olarak kullanılabilir), 8 analog girişi, 16 MHz kristal osilatörü, mini USB portu, ICSP başlığı ve sıfırlama düğmesi vardır.
Bellenimi ATMEGA328P-AU’ya programlamak için ICSP (In-Circuit Serial Programming) başlığının kullanıldığını, ancak genellikle çip fabrikadan çıkmadan önce yakıldığını unutmayın. Bu yüzden daha az kullanın.
Keyestudio Nano, Mini-B USB bağlantısı veya Vin / GND (DC 7-12V) dişi başlıklarıyla çalıştırılabilir.
Kurulum ve rehber için blog sayfamızı inceleyiniz.
Teknik Özellikler
| Microcontroller | ATmega328P-AU |
|---|---|
| Operating Voltage | 5V |
| Input Voltage (recommended) | DC7-12V |
| Digital I/O Pins | 14 (D0-D13) (of which 6 provide PWM output) |
| PWM Digital I/O Pins | 6 (D3, D5, D6, D9, D10, D11) |
| Analog Input Pins | 8 (A0-A7) |
| DC Current per I/O Pin | 40 mA |
| Flash Memory | 32 KB of which 2 KB used by bootloader |
| SRAM | 2 KB |
| EEPROM | 1 KB |
| Clock Speed | 16 MHz |
| LED_BUILTIN | D13 |
Ayrıntılar

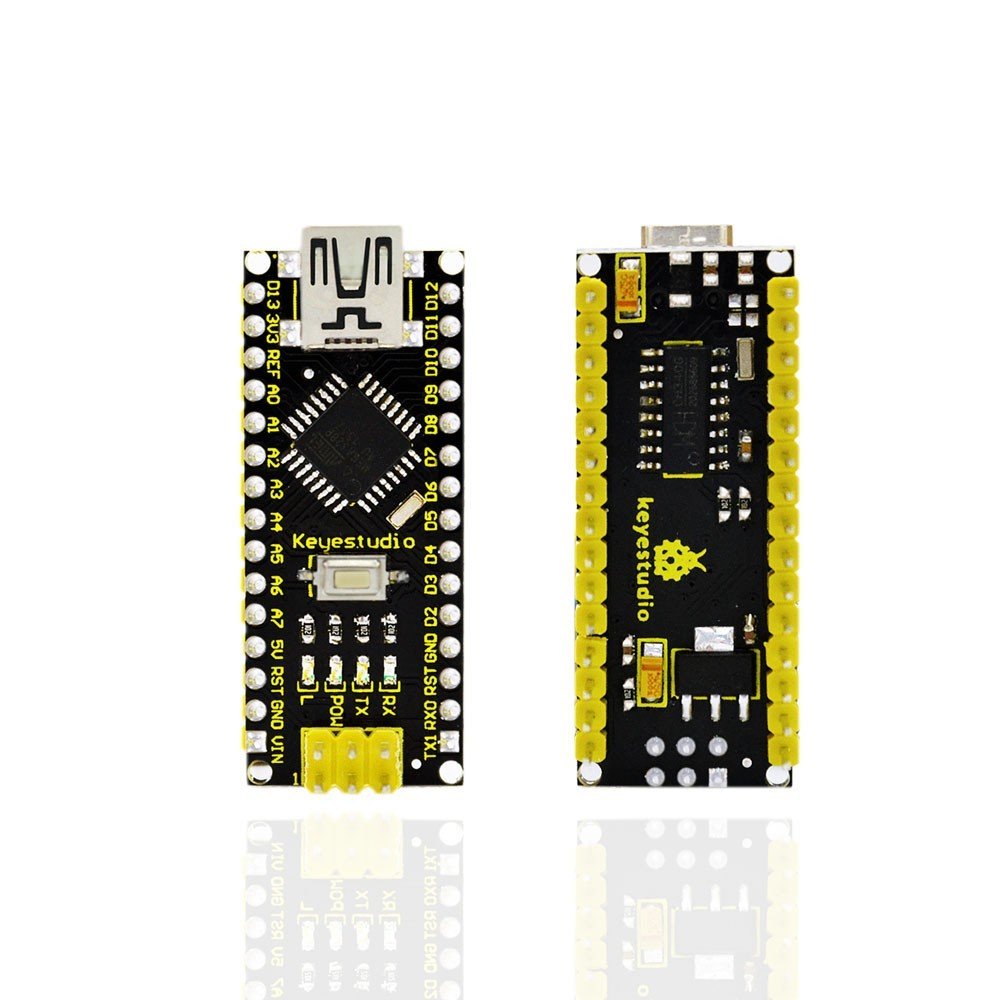

- PCB Boyutları: 18mm x 45mm
- Ağırlık: 7g
Elemanlar ve Arayüzler
