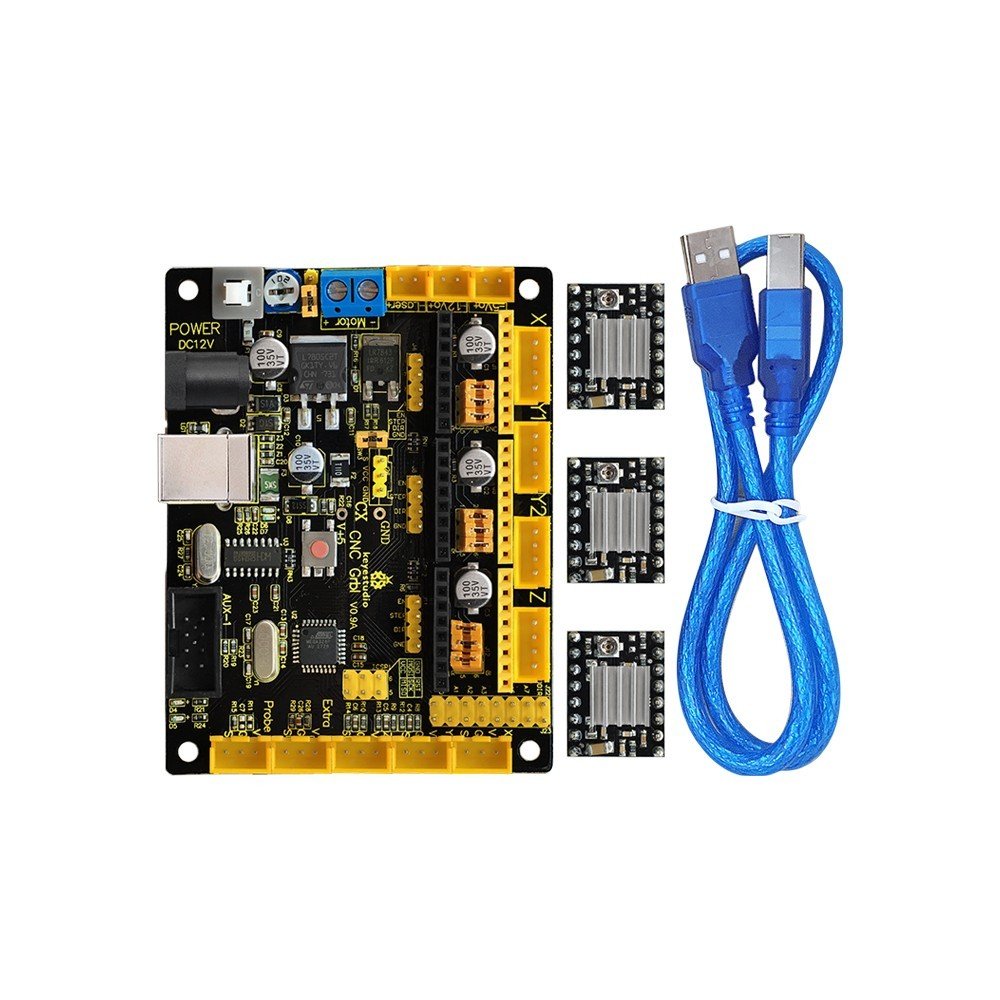

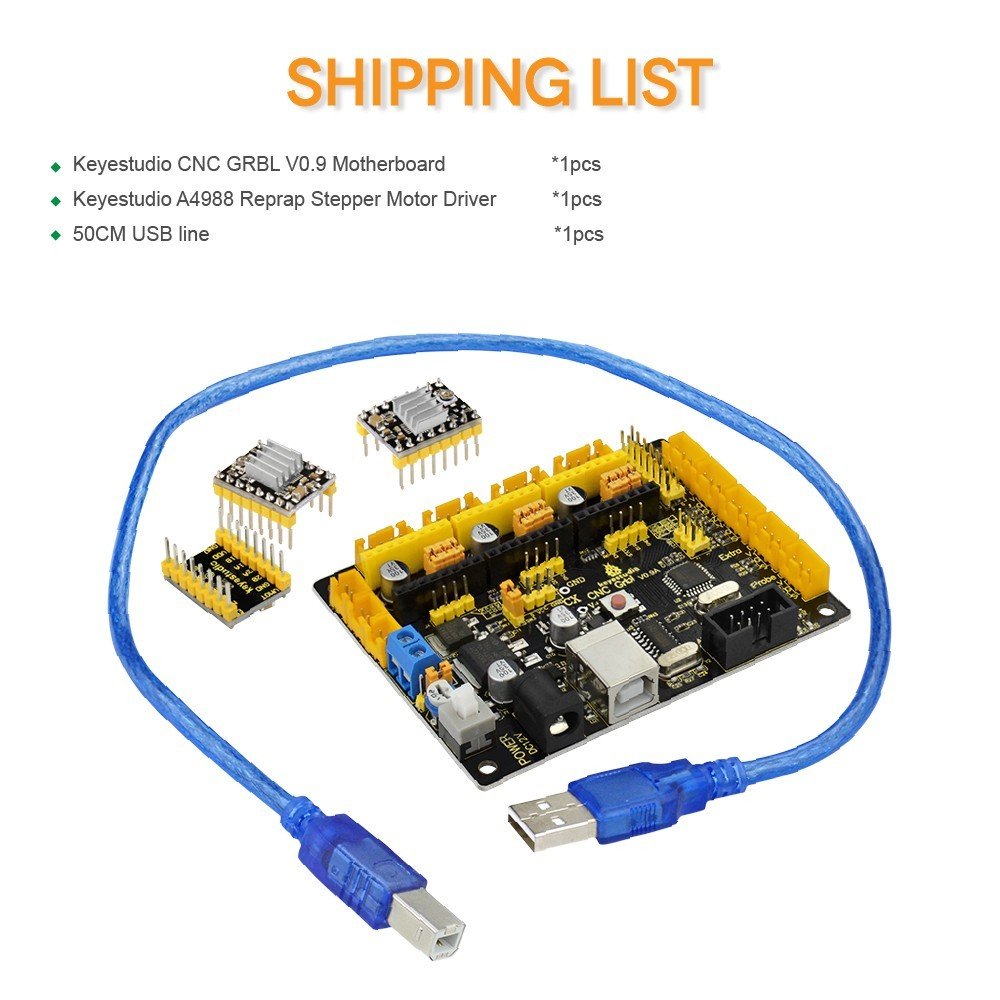

Bu kit temel olarak bir keyestudio CNC V0.9A, ısı alıcılı üç A4988 sürücü modülü ve bir USB kablosu içerir.

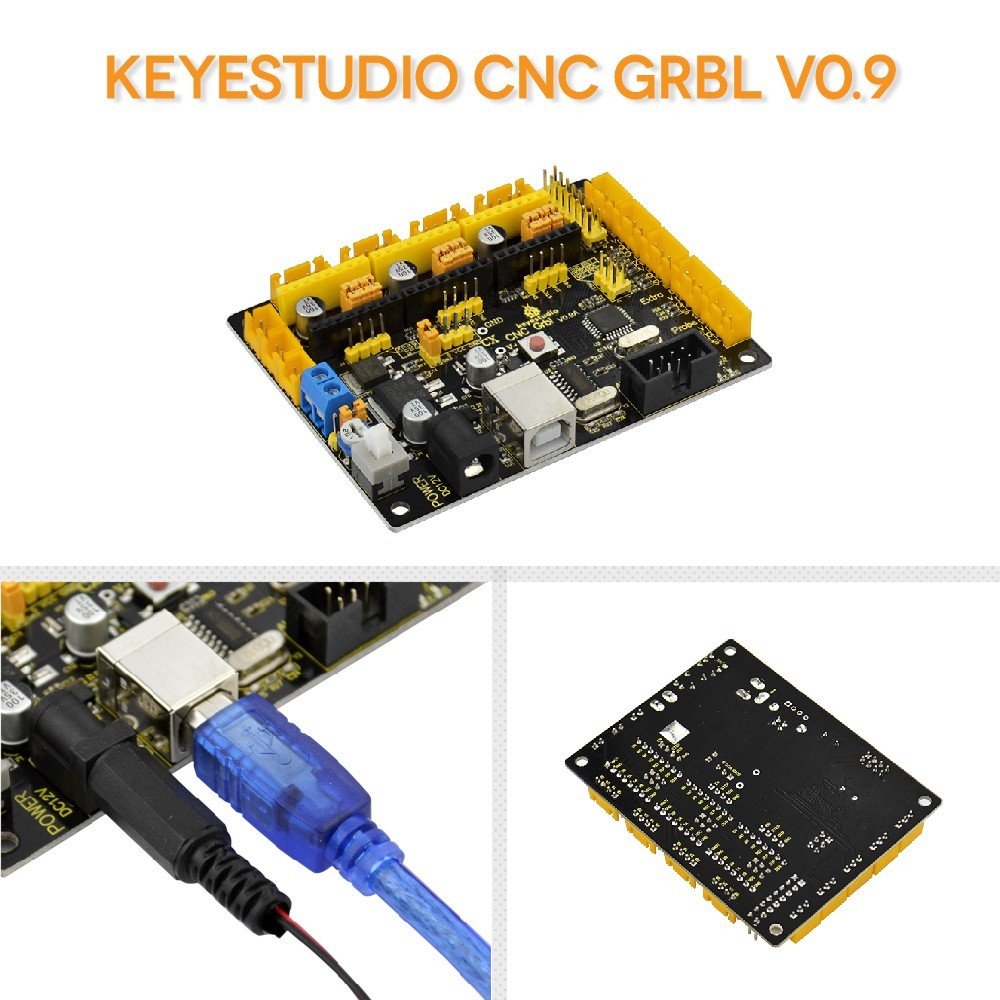

Keyestudio CNC GRBL V0.9 Keyestudio tarafından CNC, lazer oyma makinesi, yazma robotları ve diğer robotlar için geliştirilmiş bir ana karttır. Uygun maliyetli komple arayüzlere sahiptir ve DIY ve fabrika kullanımına uygun harici bağlantı ile sürülebilir.

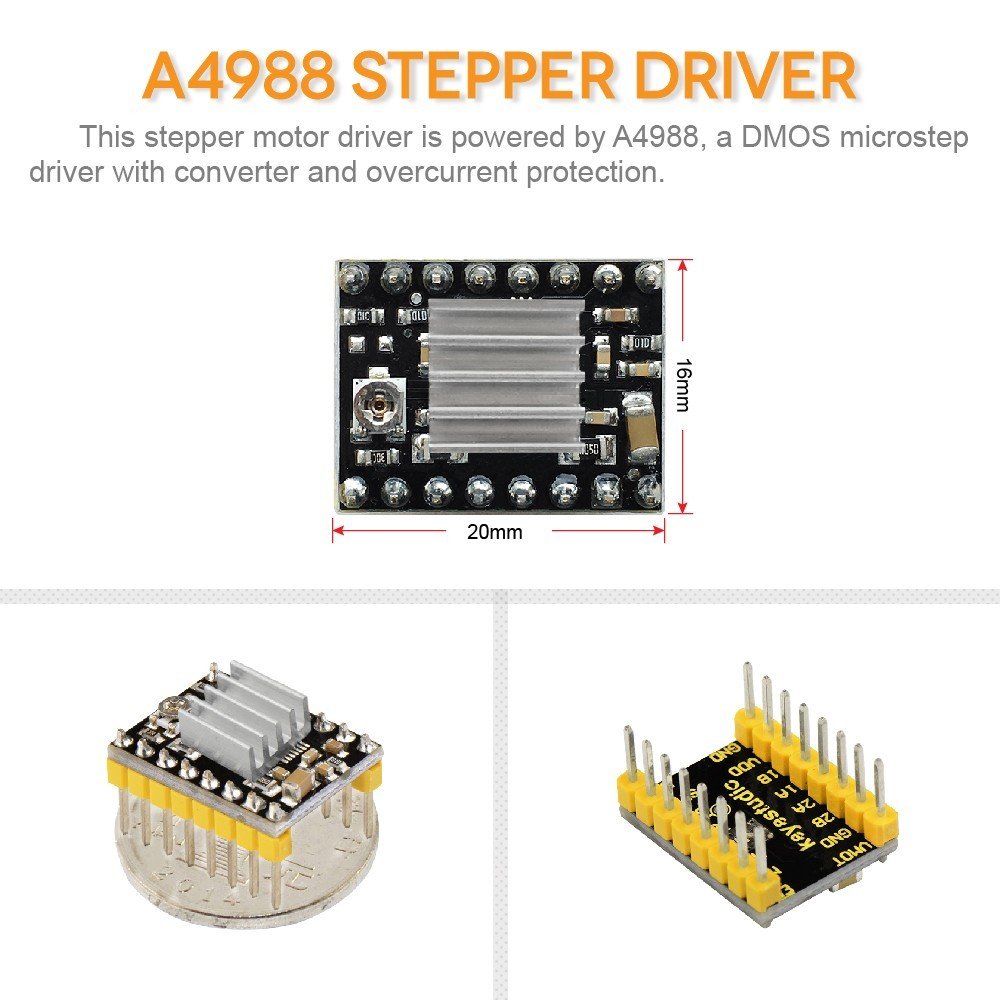

A4988 modülü, dönüştürücü ve aşırı akım korumalı, tam, yarım, 1/4, 1/8 ve 1/16 adım modlarında bipolar step motor çalıştırabilen, 35 V’a kadar çıkış tahrikli performansa sahip bir DMOS mikro adımlama sürücüsüdür ve ± 2A. A4988 ayrıca yavaş veya karışık bozunma modlarında çalışan sabit bir devre dışı akım regülatörü içerir.

 CNC V0.9A Özellikleri

• Mikroişlemci: MEGA328p
       Giriş Gerilimi: DC 12 V
       Desteklenen Dosya Biçimi: Gcode
       Destekleyen Makine Yapısı: CNC, lazer oyma makinesi, robot yazma

A4988 Sürücüsünün Özellikleri

     Basit step ve yön kontrol arayüzü ile.
     Beş farklı adım modu: tam, yarım, 1/4, 1/8 ve 1/16 adım modları.
     Daha yüksek adım oranı elde etmek için maksimum akım çıkışını ayarlamak için kullanılan ayarlanabilir potansiyometre.
     Otomatik bozunma modu tespiti / seçimi.
     Aşırı ısınma kapalı devre, düşük voltaj kilidi, çapraz akım koruması.
     Kısa devre koruması topraklayın ve kısa devre koruması yükleyin.

Pinout Diyagramı

Aşağıdaki şekilde keyestudio CNC GRBL V0.9’un pinout talimatını görebilirsiniz.
Uygun maliyetli eksiksiz arayüzlere sahiptir ve DIY tasarımınız için çok uygun olan harici sürücülere bağlanabilir.
